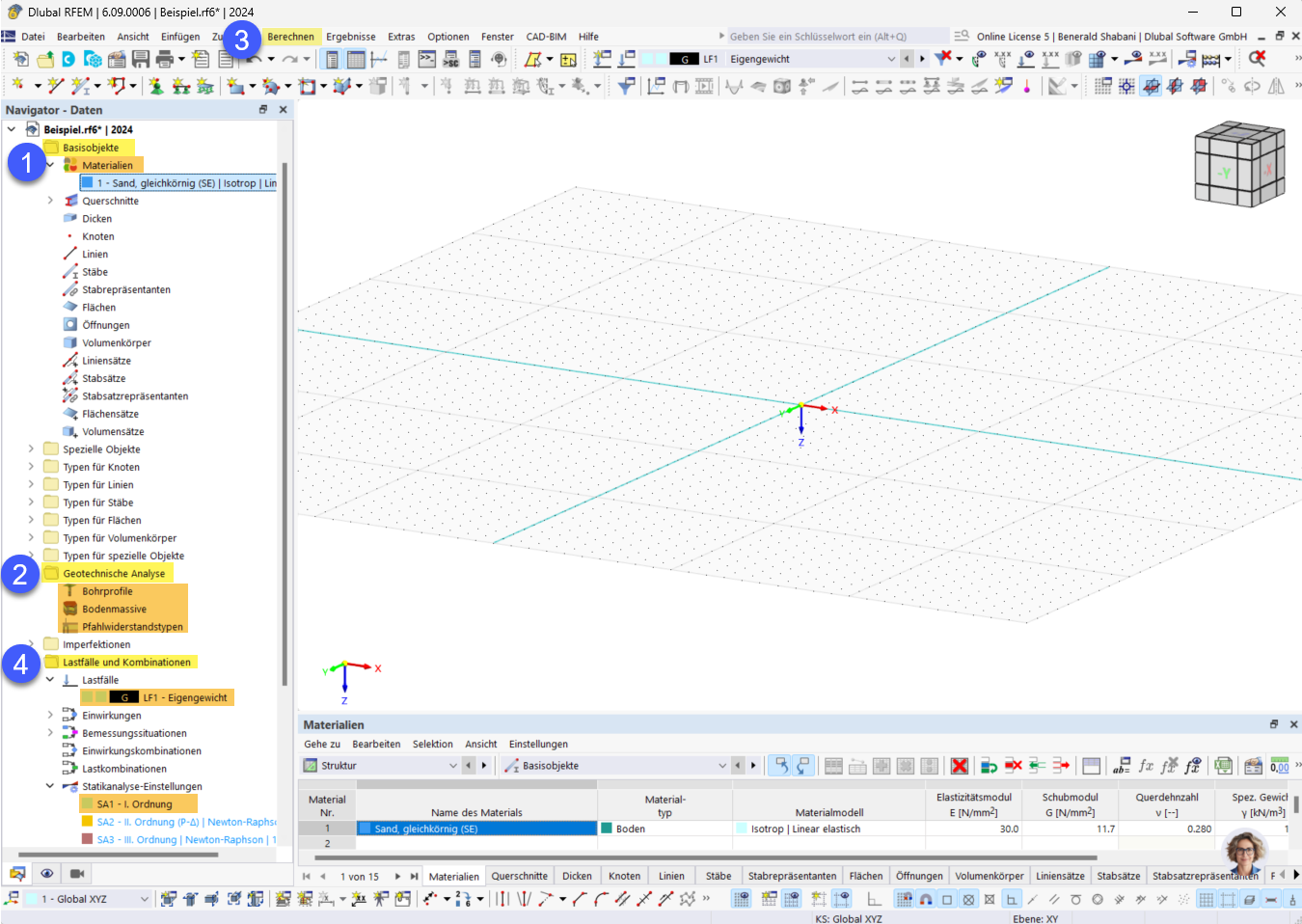

Die nachfolgende Übersicht zeigt die Benutzeroberfläche von RFEM 6 und enthält Markierungen an den Stellen im Navigator bzw. in den globalen Einstellungen, die infolge der Aktivierung des Add-Ons Geotechnische Analyse um dafür spezifische Eingabemöglichkeiten erweitert werden.
Basisobjekte (1)
Im Ordner Basisobjekte werden die Materialien erweitert. Darin stehen nun geeignete Stoffgesetze für die Analyse von Boden zur Verfügung.
Spezielle Objekte (2)
Im Ordner Spezielle Objekte werden die für die Geotechnische Analyse spezifischen Objekte "Bodenproben" und "Bodenmassive" ergänzt. Diese dienen der Definition der zu analysierenden Bodenstruktur.
Globale Berechnungseinstellungen (3)
Im Menü "Berechnen" werden im Punkt "Netz-Einstellungen" Einstellungen speziell gemäß der Anforderungen für die Vernetzung des Bodenkörpermodells hinzugefügt.
Lastfälle und Kombinationen (4)
Im Ordner Lastfälle und Kombinationen kann der Anfangszustand eingestellt werden. Weiterhin stehen spezifische Analyse-Einstellungen zur Auswahl.
Eine weiterführende Betrachtung der Definition des Inputs wird im Abschnitt Eingabedaten geboten.
