Materialverhalten
Einen Überblick über Eigenschaften des Hoek-Brown Modells bietet das entsprechende Kapitel der Theoriegrundlagen.
Eingabedialog
Mit dem Einstellen des Materialmodells auf Hoek-Brown erhält der Dialog zur Definition der Materialkennwerte zwei zusätzliche Register, wie im nachfolgenden Bild hervorgehoben ist.
Register Isotrop | Fels | Plastisch| Hoek-Brown
In diesem Register werden die für das Abbilden des Materialverhaltens erforderlichen Eingabeparameter definiert.
- σi - Einaxiale Druckfestigkeit des intakten Gesteins (UCS)
- mb - Materialparameter für das Gebirge
- s - Konstante
- a - Konstante
- E - Elastizitätsmodul
- ν - Querdehnzahl
Der Elastizitätsmodul und die Querdehnzahl sind im Register "Basis" zu definieren, das im übergeordneten Kapitel Eingabe - Materialien vom Typ Boden gezeigt ist.
Die Materialkonstanten mb, s und a können auf zwei Arten, entweder direkt oder indirekt über die zugehörigen GSI-Werte, definiert werden. Die entsprechende Auswahl steht unter Bruchflächenparameter zur Verfügung.
Erfahrungswerte

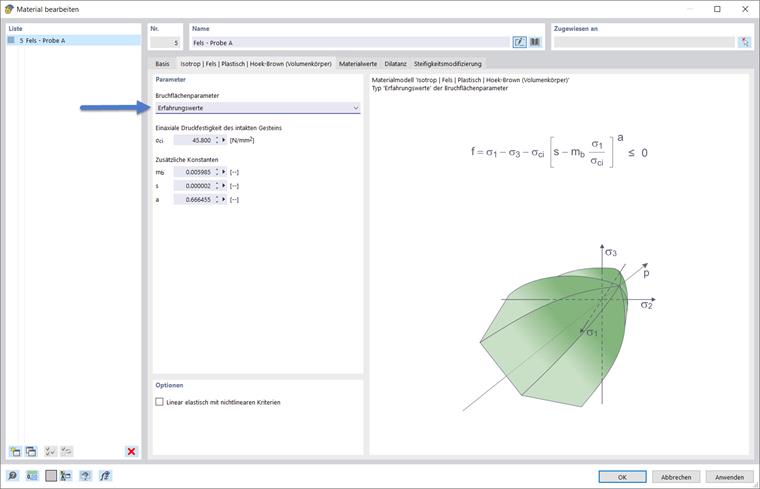

Für die Auswahl Erfahrungswerte zeigt sich der Eingabedialog wie in nachfolgender Abbildung zu sehen.
Sämtliche Materialparameter lassen sich im Dialog unmittelbar eingeben. Da diese in Zusammenhang mit dem Geological Strength Index und dem Auflockerungsfaktor stehen, können diese alternativ über die GSI-Werte beschrieben werden.
GSI-Werte

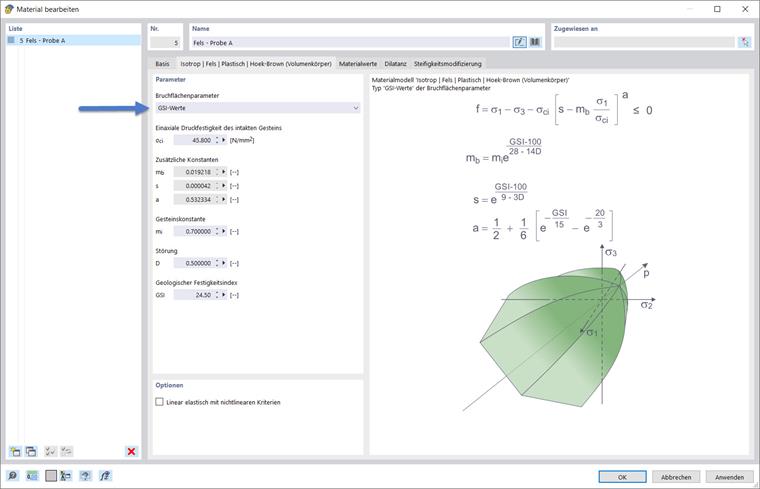

Für die Auswahl GSI-Werte zeigt sich der Eingabedialog wie in nachfolgender Abbildung zu sehen.
Es wird die Eingabe der folgenden Werte benötigt.
- mi - Materialparameter für das Gebirge
- D - Auflockerungsfaktor bzw. Störung
- GSI - Geologischer Festigkeitsindex (Geological Strength Index)
Diese werden programmintern in die o.g. Materialparameter des Hoek-Brown Bruchkriteriums umgerechnet.
