Zachowanie materiału
Odpowiedni rozdział Podstawy teoretyczne zawiera przegląd właściwości modelu Hoek-BROWN.
Okno wprowadzania danych
Po ustawieniu modelu materiałowego na Hak ze stali okno dialogowe do definiowania właściwości materiału ma dwie dodatkowe zakładki, jak pokazano na poniższym rysunku.
Zakładka Izotropowy | Skała | Plastyczny| Hook‑Brązowy
W tej zakładce należy zdefiniować parametry wejściowe wymagane do odwzorowania zachowania materiału.
- σi - Wytrzymałość skały nienaruszonej na ściskanie jednokierunkowe (LUW)
- mb - Parametr materiałowy dla masywu
- s - stała
- a - stała
- E - Moduł sprężystości
- ν - współczynnik Poissona's
Moduł sprężystości i współczynnik Poissona's muszą być zdefiniowane w zakładce "Ogólne", która znajduje się w nadrzędnym rozdziale Dane wejściowe - Materiały gruntowe.
Stałe materiałowe mb, s i a można zdefiniować na dwa sposoby, bezpośrednio lub pośrednio za pomocą odpowiednich wartości GSI. Odpowiedni wybór jest dostępny w sekcji Parametry powierzchni uszkodzonej.
Wartości empiryczne

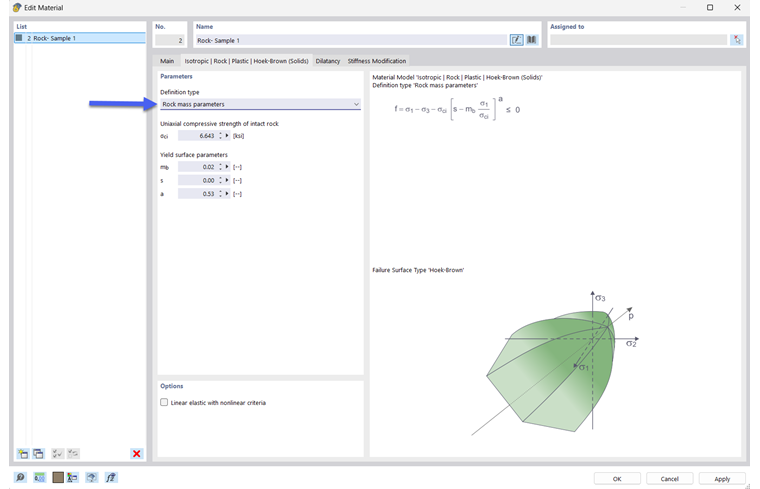

Pojawi się okno dialogowe służące do wprowadzania wartości empirycznych, jak pokazano na poniższym rysunku.
Wszystkie parametry materiału można wprowadzić bezpośrednio w oknie dialogowym. Ponieważ są one powiązane ze wskaźnikiem wytrzymałości geologicznej i współczynnikiem relaksacji, można je alternatywnie opisać za pomocą wartości GSI.
Wartości GSI

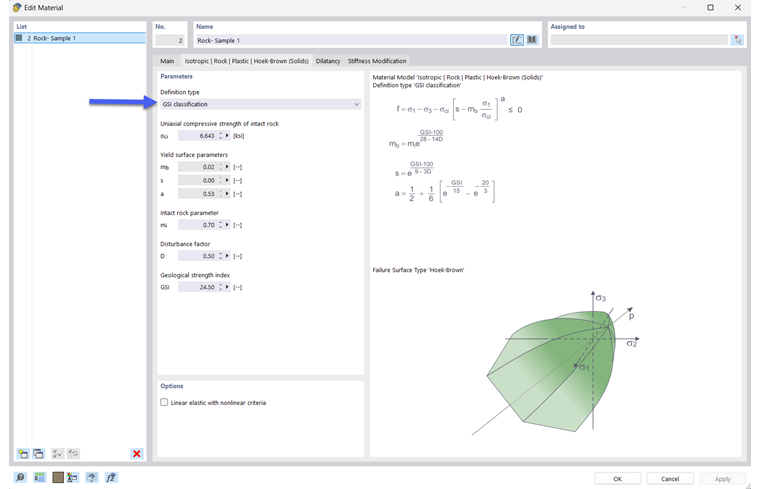

Okno dialogowe do wprowadzania wartości GSI jest wyświetlane w sposób pokazany na poniższym rysunku.
Wymagane jest wprowadzenie następujących wartości.
- mi - Parametr materiałowy dla masywu
- D - Współczynnik wypełnienia lub uszkodzenie
- GSI - Geologiczny wskaźnik wytrzymałości
Wewnętrznie są one konwertowane na Parametry materiałowe kryterium zniszczenia typu „hak” po konwersji.
