Comportamiento del material
El capítulo correspondiente de Fundamentos teóricos proporciona una descripción general de las propiedades del modelo de Hoek-BROWN.
Cuadro de diálogo de entrada
Al establecer el modelo de material en Gancho de acero, el cuadro de diálogo para definir las propiedades del material tiene dos pestañas adicionales, como se resalta en la imagen a continuación.
Pestaña Isótropo | Roca | Plástico| Gancho‑marrón
En esta pestaña, se definen los parámetros de entrada necesarios para la representación del comportamiento del material.
- σi - Resistencia a compresión uniaxial de la roca intacta (UCS)
- mb - Parámetro del material para el macizo
- s - constante
- a - constante
- E - Módulo de elasticidad
- ν - Coeficiente de Poisson'
El módulo de elasticidad y el coeficiente de Poisson' se deben definir en la pestaña "General", que se muestra en el capítulo superior Entrada - Materiales del suelo.
Las constantes del material mb, s y a se pueden definir de dos maneras, ya sea directamente o indirectamente a través de los valores GSI correspondientes. La selección correspondiente está disponible en Parámetros de superficie anómala.
Valores empíricos

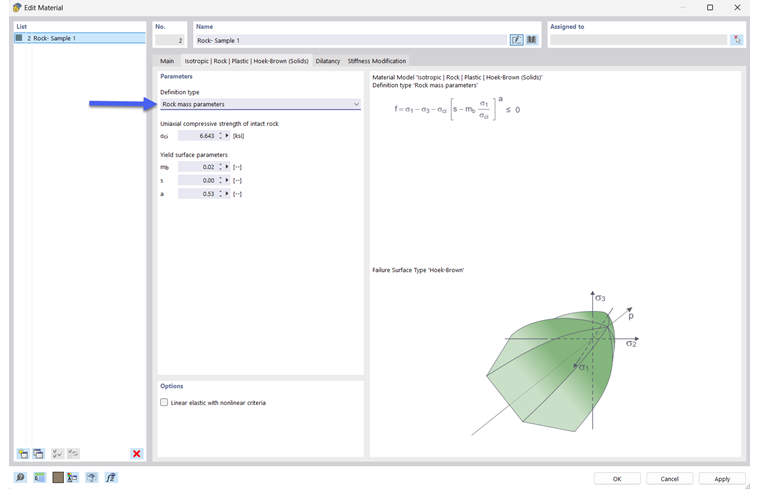

El cuadro de diálogo de entrada para seleccionar valores empíricos aparece como se muestra en la siguiente figura.
Todos los parámetros del material se pueden introducir directamente en el cuadro de diálogo. Dado que están relacionados con el índice de resistencia geológica y el factor de relajación, se pueden describir alternativamente utilizando los valores GSI.
Valores GSI
El cuadro de diálogo de entrada para los valores GSI se muestra como se muestra en la figura siguiente.
Se requiere la entrada de los siguientes valores.
- mi - Parámetro del material para el macizo
- D - Factor de restauración o fallo
- GSI - Índice de resistencia geológica
Internamente, se convierten en Parámetros del material del criterio de fallo de la hilera de ganchos convertidos.
