Puede introducir los datos para el tipo de macizo de suelo Soil Boring Logs en el cuadro de diálogo siguiente.
Perforaciones

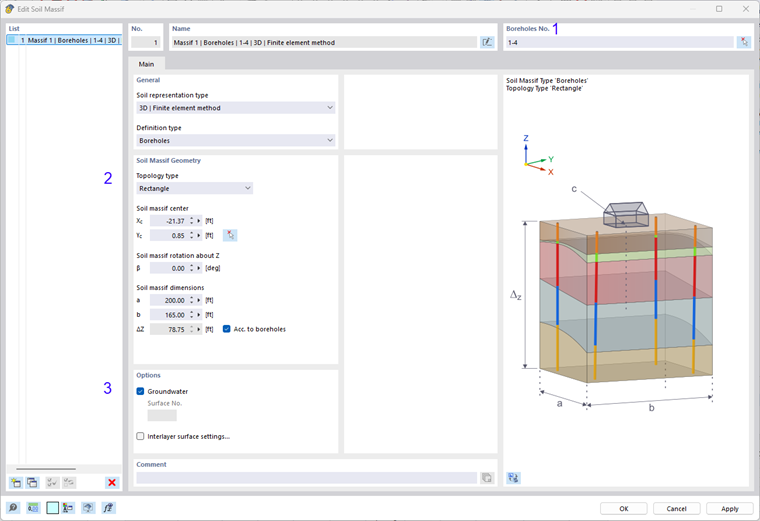

En el área (1), se deben asignar al macizo las perforaciones a partir de las cuales se va a generar el macizo. Esto se puede hacer directamente introduciendo el número de la muestra respectiva en el campo correspondiente o seleccionando la selección gráfica.
Geometría del macizo de suelo
En el área (2), se define la geometría del macizo del suelo. El tipo de topología describe la forma del área de la base del macizo.
Especifique el centro de la superficie del macizo de suelo. Los valores a y b describen las longitudes totales de los bordes exteriores del macizo.
El borde superior del macizo resulta del borde superior de las muestras de suelo. La profundidad del macizo se describe mediante ΔZ.
Es posible definir un giro sobre el eje z para el macizo.
Opciones
Si se va a tener en cuenta el nivel del agua subterránea en el análisis posterior del macizo del suelo, se debe seleccionar la casilla de verificación correspondiente en Opciones en la sección (3). Al activar la casilla de verificación, la superficie de agua subterránea se genera a partir de los niveles de agua subterránea respectivos de las muestras de suelo asignadas y se introduce en el campo de la casilla de verificación.
También puede activar aquí la casilla de verificación "Configuración para la capa para las interfaces de capa". Esto crea una pestaña con el mismo nombre junto a la pestaña Principal del macizo de suelo. Aquí, puede establecer los puntos de apoyo de las splines que definen los límites de la capa.

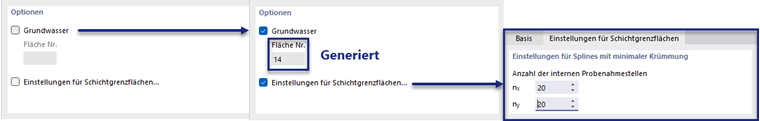

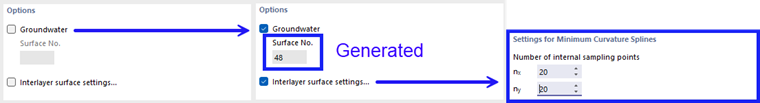

Ambas opciones y sus efectos se muestran en la siguiente figura.
Generar
Si el macizo de suelo está completamente descrito por los valores de entrada, puede crearlo haciendo clic en los botones "Aceptar" o "Aplicar".
Con la función Generar, se crea un macizo de suelo que consta de un sólidos de tipo "Suelo" por capa según la geometría y las capas especificadas a partir de las muestras de suelo. Para esto, las superficies de contorno de las capas de suelo de los sólidos se aproximan por medio de superficies de tipo NURBS. Si se selecciona un tipo bidimensional como Tipo de imagen del suelo, los sólidos generados se desactivan para el cálculo, ya que solo se requieren para la determinación de las constantes elásticas del apoyo.
Además, los apoyos en superficie de las superficies de contorno laterales e inferiores se generan si se ha seleccionado como una representación tridimensional del suelo. Como apoyo, se define un apoyo de superficie articulada en su lado inferior y se seleccionan apoyos de rodillos, que permiten desplazamientos paralelos a la superficie, para las superficies de borde laterales.

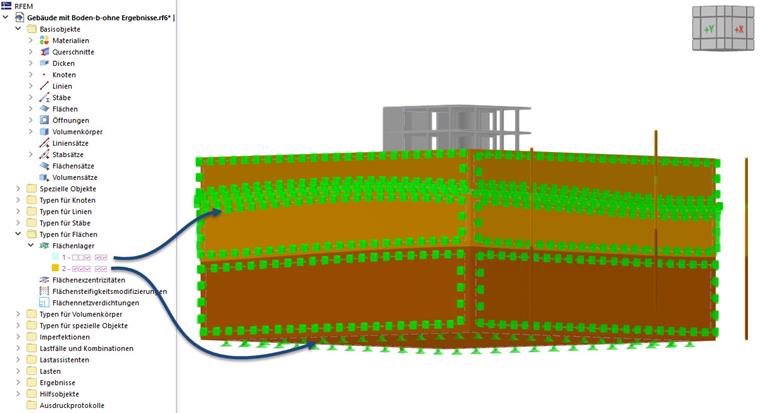

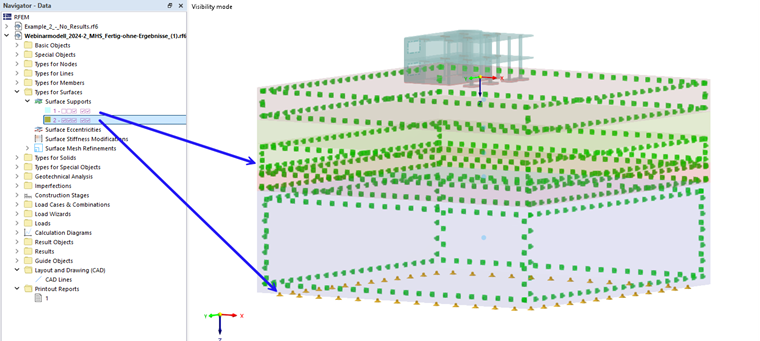

El apoyo generado se puede encontrar y ver en la subcarpeta Apoyos en superficie de la carpeta Tipos para superficies en el Navegador - Datos. Esto se puede ver en la siguiente figura.
Vídeo

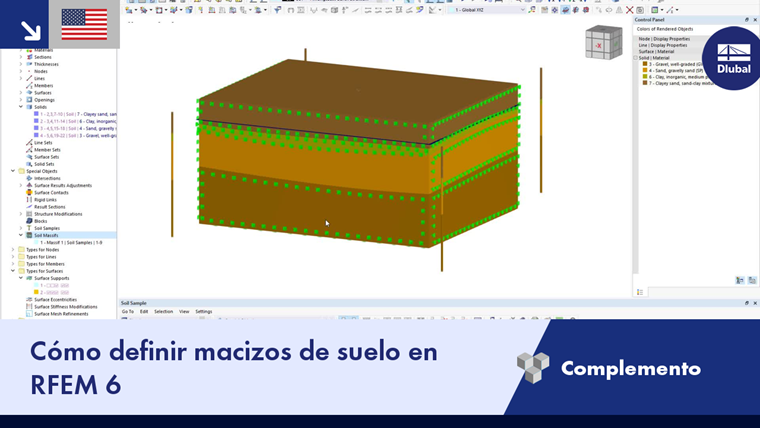

El siguiente vídeo muestra en resumen el procedimiento de creación de macizos de suelo a partir de registros de perforación de suelo en RFEM 6.
>
