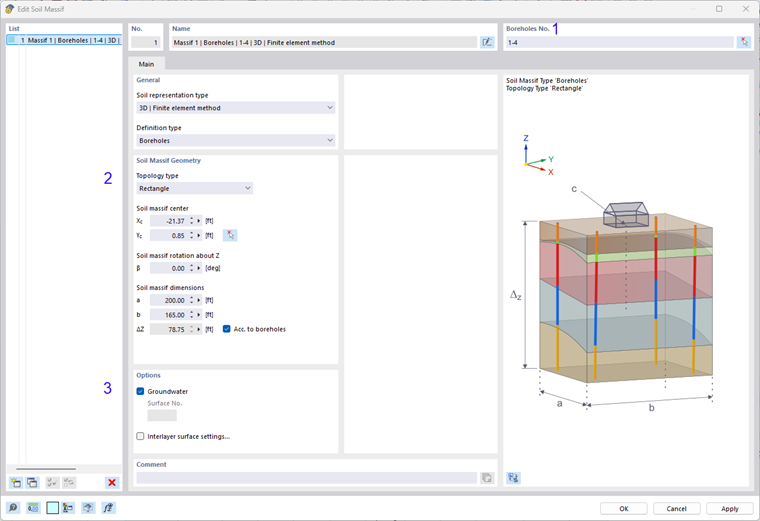

Pode introduzir os dados para o tipo de maciço de solo Rotações de perfuração de solo na caixa de diálogo abaixo.
Perfurações
Na área (1), as perfurações a partir das quais o maciço será gerado devem ser atribuídas ao maciço. Isto pode ser feito diretamente introduzindo o número da respetiva amostra no campo correspondente ou selecionando a seleção gráfica.
Geometria do maciço de solo
Na área (2), é definida a geometria do maciço de solo. O tipo de topologia descreve a forma da área de base do maciço.
Defina o centro da superfície do maciço de solo. Os valores a e b descrevem o comprimento total das bordas exteriores do maciço.
A borda superior do maciço resulta da borda superior das amostras de solo. A profundidade do maciço é descrita por ΔZ.
Para o maciço, é possível definir uma rotação sobre o eixo z.
Opções
Se o nível da água subterrânea for tido em consideração na análise subsequente do maciço de solo, a caixa de selecção correspondente tem de ser seleccionada na secção Opções na secção (3). Ao ativar a caixa de seleção, é gerada a superfície da água subterrânea a partir dos respetivos níveis de água subterrânea das amostras de solo atribuídas e introduzidas no campo da caixa de seleção.
Também pode ativar aqui a caixa de seleção "Configuração para camada e interfaces de camada". Isto cria um separador com o mesmo nome ao lado do separador Geral do maciço de solo. Aqui, pode definir os pontos de apoio das splines para definir os limites da camada.

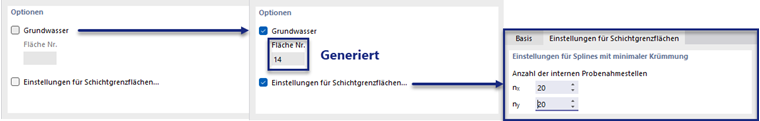

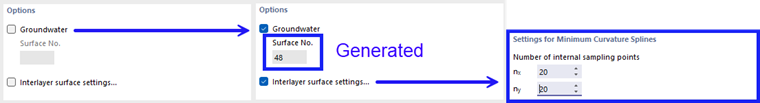

Ambas as opções e os seus efeitos são apresentados na figura seguinte.
Gerar
Se o maciço de solo estiver completamente descrito pelos valores de entrada, pode criá-lo clicando nos botões "OK" ou "Aplicar".
Com a função Gerar, é criado um maciço de solo constituído por um sólido do tipo sólidos do tipo "Solo" por camada, de acordo com a geometria e as camadas selecionadas a partir das amostras de solo. Para este efeito, as superfícies de fronteira das camadas de solo dos sólidos são aproximadas através de superfícies do tipo NURBS. Se é selecionado um tipo bidimensional como Tipo de imagem de solo, os sólidos gerados são desactivados para o cálculo, uma vez que apenas são necessários para a determinação das constantes elásticas dos apoios.
Além disso, os apoios de superfície das superfícies de fronteira lateral e inferior são gerados quando tiver sido selecionada uma representação tridimensional do solo. Como apoio, é definido um apoio de superfície articulado na parte inferior e apoios de rolamentos que permitem deslocamentos paralelos à superfície são selecionados para as superfícies de borda laterais.
Os apoios gerados podem ser encontrados e visualizados na subpasta Apoios de superfície da pasta Tipos para Superfícies no Navegador – Dados. Isto pode ser visto na figura seguinte.
Vídeo

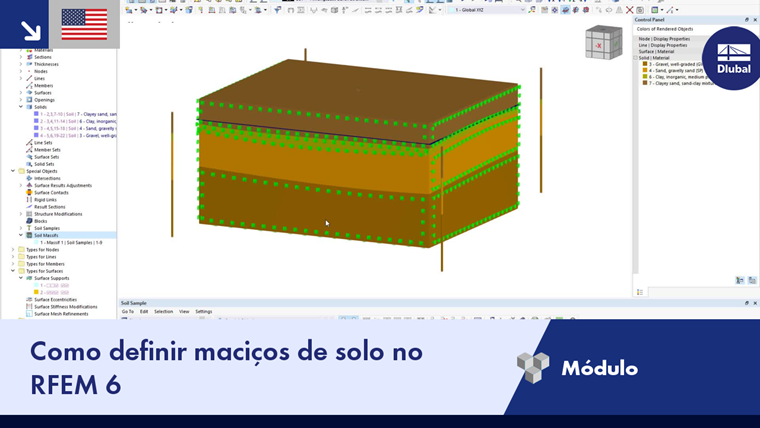

O seguinte vídeo mostra de forma resumida o procedimento para a criação de maciços de solo a partir de perfurações no RFEM 6.
