Vygenerované ze zemních sond

V následujícím dialogu lze zadat údaje pro typ půdního masivu Soil Boring Logs.

Typ zemního masivu | Vrtné profily

Zemní sondy

V oblasti (1) je třeba masivu přiřadit zemní sondy, ze kterých má být masiv generován. To lze provést přímo zadáním čísla příslušného vzorku do příslušného pole nebo výběrem grafického výběru.

Geometrie půdního masivu

V oblasti (2) se definuje geometrie půdního masivu. Typ topologie popisuje tvar základní plochy masivu.
Zadejte střed povrchu půdního masivu. Hodnoty a a b udávají celkové délky vnějších okrajů masivu.
Horní okraj masivu vychází z horního okraje zemních sond. Hloubka masivu je dána vztahem ΔZ.
Pro masiv je možné definovat natočení okolo osy z.

Možnosti

Pokud má být při následné analýze půdního masivu zohledněna hladina podzemní vody, je třeba v sekci (3) v sekci Možnosti zaškrtnout příslušné políčko. Zaškrtnutím tohoto políčka se vygeneruje hladina podzemní vody z příslušných hladin podzemní vody přiřazených zemních sond a zadá se do příslušného políčka.
Zde můžete také aktivovat zaškrtávací políčko "Nastavení pro rozhraní vrstev". Tím se vytvoří záložka se stejným názvem vedle záložky Základní údaje půdního masivu. Zde je možné nastavit podporové body spline, které definují hranice vrstev.
Obě možnosti a jejich účinky jsou znázorněny na následujícím obrázku.

Možnosti pro typ půdního masivu vrtných prrofilů

Generovat

Pokud je půdní masiv zcela popsán zadanými hodnotami, lze ho vytvořit pomocí tlačítka "OK" nebo "Použít".

Pomocí funkce Generovat se ze zemních sond vytvoří půdní masiv sestávající z jednoho těles typu "Zemina" na vrstvu podle zadané geometrie a vrstvení. K tomu se hraniční plochy půdních vrstev těles aproximují pomocí ploch typu NURBS. Pokud je jako Typ obrázku zeminy vybrán dvourozměrný typ, vygenerovaná tělesa se pro výpočet deaktivují, protože jsou zapotřebí pouze pro stanovení pružných konstant podpory.

Kromě toho se vygenerují plošné podpory na bočních a dolních hraničních plochách, pokud bylo zvoleno trojrozměrné zobrazení podloží. Jako podpora je na její dolní straně definována kloubová plošná podpora a pro boční okrajové plochy jsou vybrány válečkové podpory, které umožňují posuny rovnoběžně s plochou.

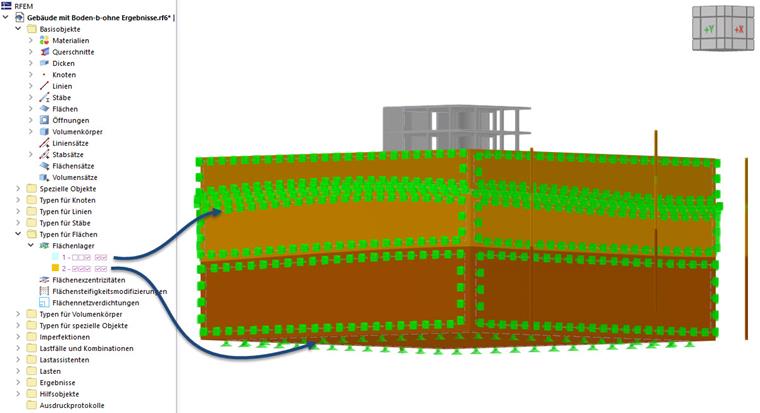

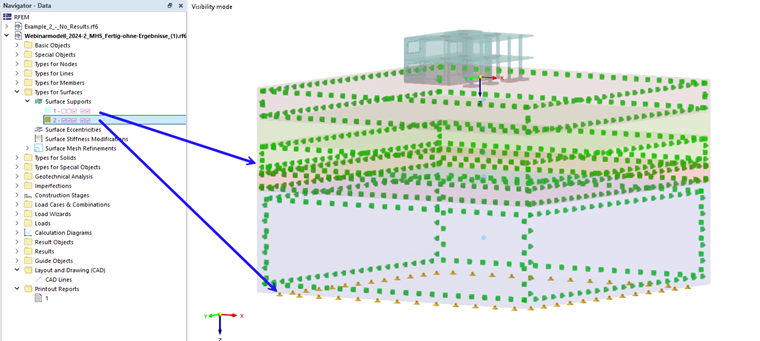

Vygenerovanou podporu lze najít a zobrazit v navigátoru Data v podsložce Plošné podpory v záložce Typy pro plochy. To je vidět na následujícím obrázku.

Půdní masiv | Vygenerované podepření hraničních ploch

Video

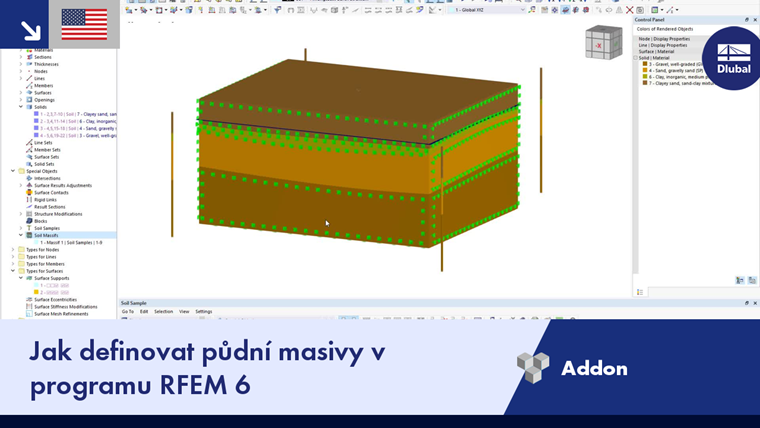

V následujícím videu si stručně ukážeme, jak lze v programu RFEM 6 vytvořit půdní masivy z vrtných sond.
