W poniższym oknie dialogowym należy wprowadzić typ masywu gruntowego Wygenerowane z próbek gruntu.
Próbki gruntu

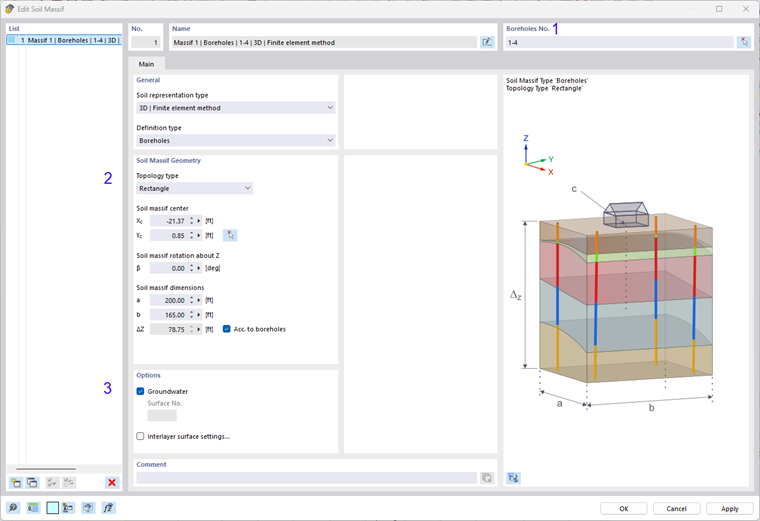

W obszarze (1) należy przypisać do masywu próbki gruntu, z których ma zostać wygenerowany masyw. Można to zrobić bezpośrednio poprzez wprowadzenie numeru odpowiedniej próbki w odpowiednim polu lub poprzez wybór graficzny.
Geometria masywu gruntowego
W obszarze (2) definiowana jest geometria masywu gruntowego. Typ topologii opisuje kształt pola podstawy masywu.
Określ środek powierzchni masywu gruntowego. Wartości a i b opisują całkowite długości zewnętrznych krawędzi masywu.
Górna krawędź masywu wynika z górnej krawędzi próbek gruntu. Wysokość masywu jest opisana przez deltaZ.
Dla masywu można zdefiniować obrót wokół osi z.
Opcje

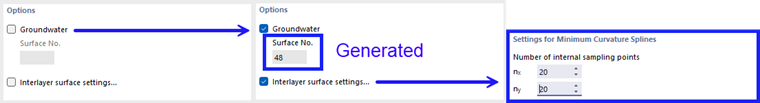

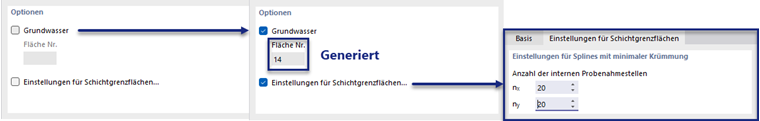

Jeżeli podczas dalszej analizy masywu gruntowego ma zostać uwzględniony poziom wody gruntowej, należy aktywować odpowiednie pole wyboru w sekcji (3), w sekcji Opcje. Po zaznaczeniu pola wyboru na podstawie stanów wody gruntowej przyporządkowanych próbek gruntu zostaje wygenerowana powierzchnia wody gruntowej, którą należy wprowadzić w odpowiednim polu.
Generuj
Jeżeli masyw gruntowy jest w pełni opisany przez wartości wejściowe, można go utworzyć, klikając przyciski „OK” lub „Zastosuj”.
Za pomocą funkcji Generować można z próbek gruntu utworzyć masyw gruntowy, składający się z jednej bryły gruntu w każdej warstwie, zgodnie z określoną geometrią i układem warstw. W tym celu powierzchnie graniczne warstw gruntu są aproksymowane za pomocą powierzchni typu NURBS.
Ponadto generowane jest podparcie powierzchniowe bocznej i dolnej powierzchni granicznej.

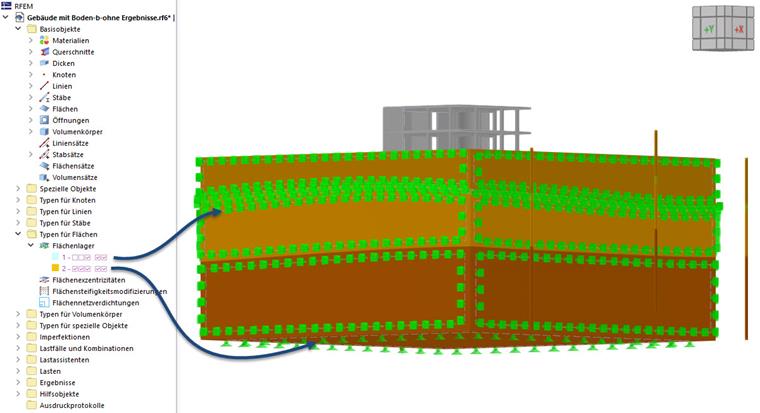

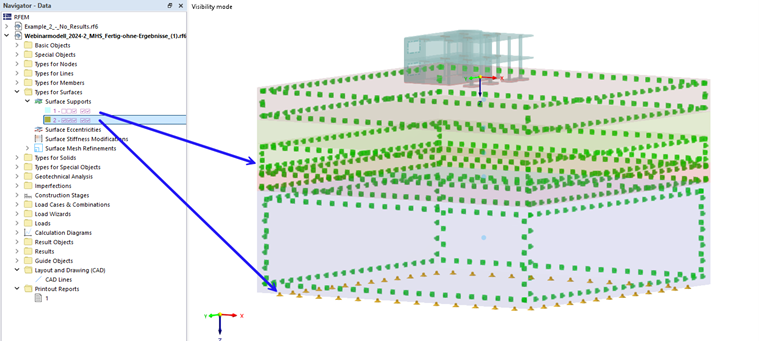

Wygenerowaną podporę można w razie potrzeby wyświetlić i edytować w Nawigatorze - Dane w podfolderze Podpory powierzchniowe folderu Typy dla powierzchni. Można to zobaczyć na poniższym rysunku.
Podczas generowania masyw gruntowy uzyskuje przegubowe podparcie powierzchniowe na swojej dolnej stronie oraz podpory rolkowe dla bocznych powierzchni krawędziowych, które umożliwiają przemieszczenia równoległe do powierzchni.
Wideo

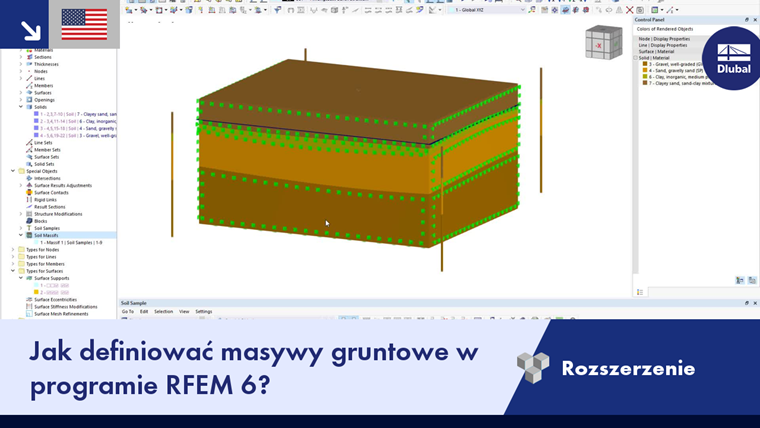

Poniższy film pokazuje w skrócie procedurę tworzenia masywów gruntu z próbek gruntu w programie RFEM 6.
