Integracja w RFEM 6

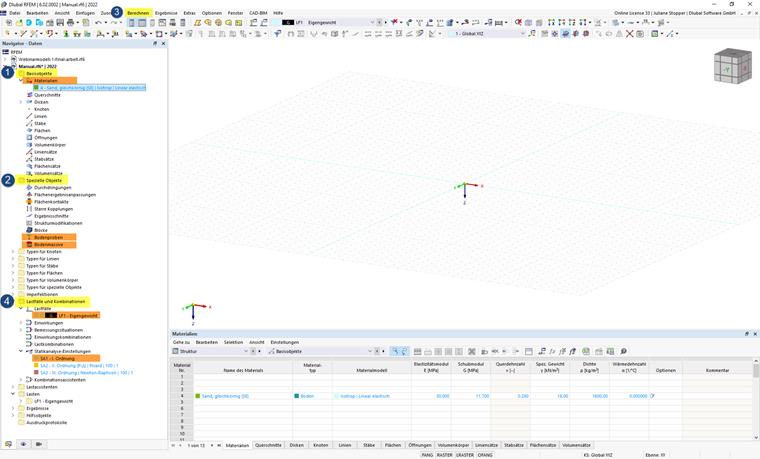

Poniższy przegląd przedstawia interfejs użytkownika programu RFEM 6 i zawiera oznaczenia w punktach w Nawigatorze lub w ustawieniach globalnych, które zostały rozszerzone o określone opcje wprowadzania danych w wyniku aktywacji rozszerzenia Analiza geotechniczna.

Obiekty podstawowe (1)

Materiały są rozwinięte w folderze Obiekty podstawowe. Dostępne są już odpowiednie prawa materiałowe do analizy gruntu.

Obiekty specjalne (2)

Specyficzne dla analizy geotechnicznej obiekty "Próbki gruntu" i "Masywy gruntu" zostaną dodane do folderu Obiekty specjalne. Służą one do definiowania struktury gruntu do analizy.

Globalne ustawienia obliczeń (3)

W menu "Oblicz", w sekcji "Ustawienia siatki", ustawienia są dodawane zgodnie z wymaganiami dotyczącymi tworzenia siatki modelu gruntu.

Przypadki obciążeń i kombinacje (4)

Stan początkowy można ustawić w folderze Przypadki obciążeń i kombinacje. Ponadto dostępne są specjalne ustawienia analizy.

Bardziej szczegółowe informacje na temat definicji danych wejściowych znajdują się w rozdziale dotyczącym danych wejściowych.
