W porównaniu z rzeczywistym gruntem rozmiar siatki elementu ma ograniczony zakres. Krawędzie siatki muszą leżeć w wystarczającej odległości od modelowanej konstrukcji, aby uniknąć znacznego fałszującego wpływu krawędzi siatki.

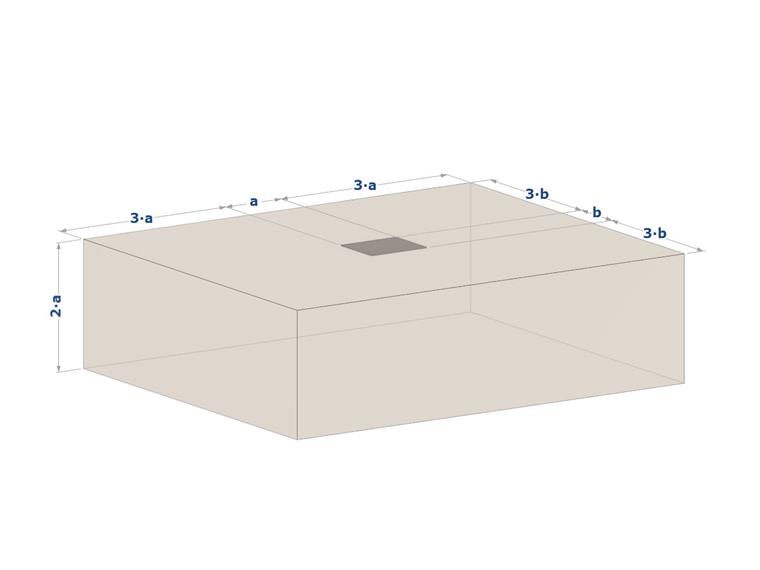

Poniższy rysunek zawiera wartości orientacyjne dla wymiarów przekroju, który należy uwzględnić, na podstawie Patrz [1 ].
Dodatkowe uwagi
- Wymiary przekroju powinny być zmienne we wstępnych obliczeniach, a ich wpływ na wyniki powinien być zbadany. Jeżeli wyniki w wyniku zwiększenia odległości od krawędzi zmienią się tylko w wybranych miejscach, przekrój obliczeniowy można uznać za wystarczająco duży.
- Może się zdarzyć, że wymiary przekroju wynikają z istniejącego profilu gruntowego, np. z uwagi na zagnieżdżone w nim warstwy gruntu silnie odkształcalnego.
- Wybierając coraz głębsze przekroje obliczeniowe, należy zwrócić uwagę na odpowiednie właściwości materiału, ponieważ sztywność gruntu zazwyczaj znacznie wzrasta wraz z głębokością. Jeżeli nie zostało to uwzględnione przy doborze praw materiałowych i parametrów materiałowych, mogą wystąpić nierealnie duże przemieszczenia (np. osiadania fundamentów). Patrz [1 ]
