Rispetto al terreno reale, la mesh dell'elemento ha un'estensione limitata. Al fine di evitare un'influenza di falsificazione significativa dai bordi della mesh, devono avere una distanza sufficiente dalla struttura modellata.

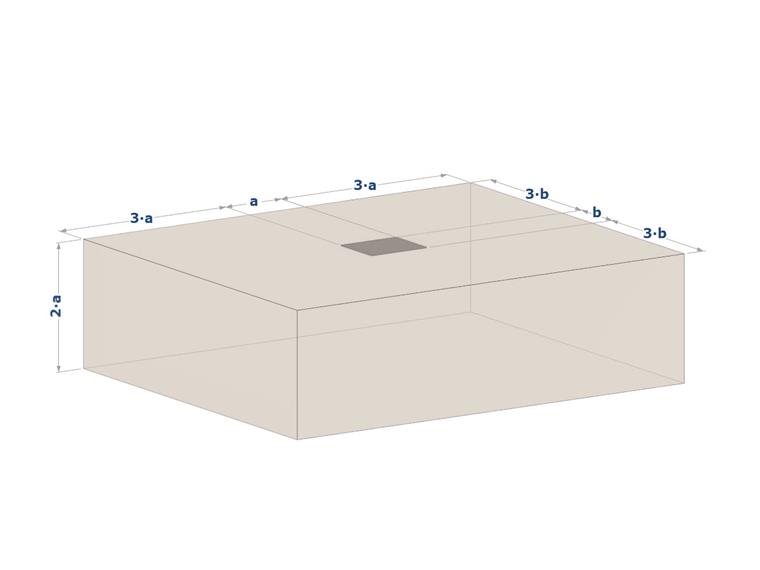

La seguente figura fornisce i valori guida per le dimensioni della sezione del pavimento da considerare, in base a Fare riferimento a [1 ].
Note aggiuntive
- La dimensione della sezione di calcolo dovrebbe essere variata nei calcoli preliminari e l'influenza sui risultati dovrebbe essere esaminata. Se i risultati cambiano solo leggermente nelle posizioni rilevanti quando si aumentano le distanze dal bordo, la sezione di calcolo può essere considerata sufficientemente grande.
- Può accadere che le dimensioni della sezione di calcolo risultino dal profilo del terreno esistente, ad esempio a causa di strati di terreno altamente deformabili incorporati.
- Quando si selezionano sezioni di calcolo sempre più profonde, assicurarsi che le proprietà del materiale corrispondenti siano prese in considerazione, poiché la rigidezza del terreno di solito aumenta significativamente con la profondità. Se questo non è stato preso in considerazione durante la selezione delle leggi del materiale e dei parametri del materiale, potrebbero verificarsi spostamenti irrealistici (ad esempio, cedimento delle fondazioni). Segnala [1 ]
