Comparado com o solo real, a malha do elemento tem uma extensão limitada. Para evitar uma influência de falsificação significativa das bordas da malha, estas devem estar a uma distância suficiente da estrutura modelada.

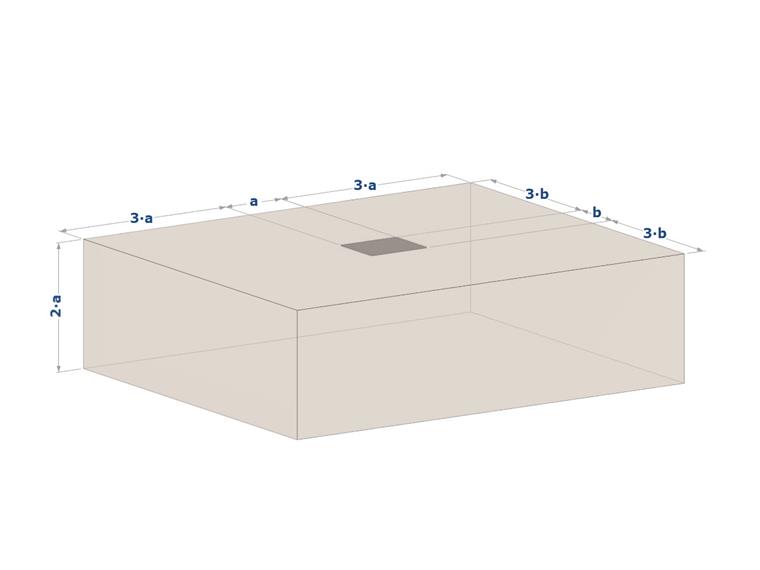

A figura seguinte fornece valores de referência para as dimensões da secção de piso a ser considerada, com base em Refer [1 ].
Notas adicionais
- O tamanho da secção de cálculo deve ser alterado nos cálculos preliminares e a influência nos resultados deve ser examinada. Se os resultados mudarem apenas ligeiramente nas posições relevantes ao aumentar as distâncias das bordas, a secção de cálculo pode ser considerada como suficientemente grande.
- Pode acontecer que as dimensões da secção de cálculo resultem do perfil de solo existente, por exemplo, devido a camadas de solo altamente deformáveis embutidas.
- Ao selecionar secções de cálculo cada vez mais profundas, certifique-se de que as propriedades do material correspondentes são tidas em consideração, uma vez que a rigidez do solo geralmente aumenta significativamente com a profundidade. Se isso não for considerado ao selecionar as leis de materiais e os parâmetros de materiais, podem ocorrer deslocamentos irrealistas grandes (por exemplo, assentamento de fundações). Referência [1 ]
