O estado inicial do solo é analisado e determinado no RFEM 6 através de um caso de carga que contém as cargas atuantes antes da construção (por exemplo, apenas o peso próprio do solo sujeito à gravidade). A seguir, serão apresentadas e explicadas as entradas para criar e utilizar o estado inicial.
Definição do caso de carga que deve ser o estado inicial

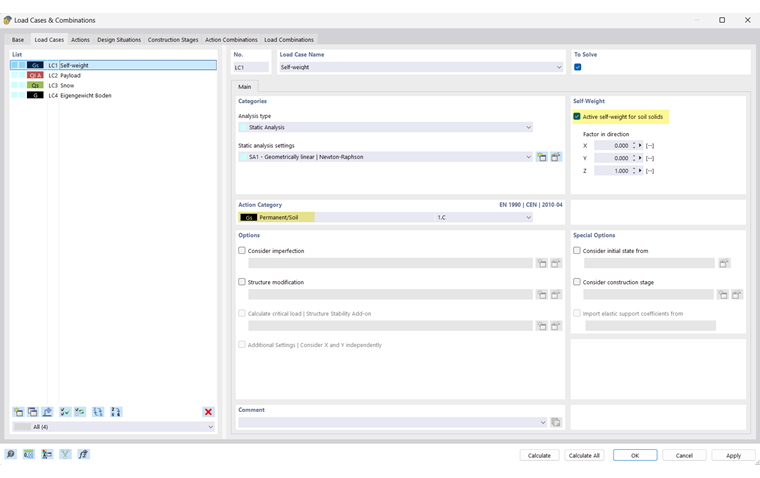

Para cargas permanentes do peso próprio do solo, está disponível a categoria de ação "Permanente/Solo" no módulo Análise geotécnica. Se esta categoria é selecionada num caso de carga, o peso próprio que pode ser ativado afeta apenas o peso dos sólidos do solo de todo o modelo. Com tal caso de carga, o estado de tensão primário pode ser determinado. A configuração da categoria de ação "Permanente/Solo" e a resultante restrição do peso próprio nos sólidos do solo podem ser vistas na imagem seguinte.
Opção A – Especificação manual na combinação de cargas

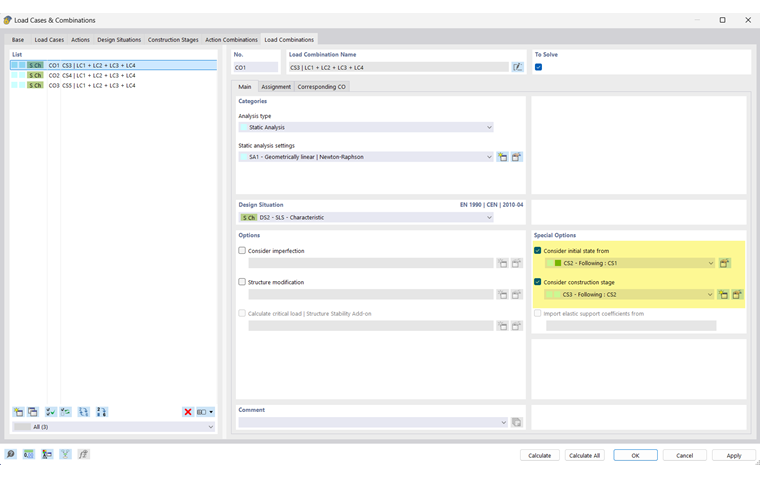

Para todos os outros casos de carga e combinações de cargas, este caso de carga pode ser utilizado como estado inicial. Assim, no início da atual análise, cada nó da estrutura tem as tensões e as deformações do estado inicial. A configuração para o estado inicial na caixa de diálogo da combinação de cargas é apresentada e destacada a cores na figura abaixo.
Opção B – Entrada de dados automatizada através do assistente de combinações
Se for utilizado um assistente de combinações para gerar combinações de cargas, o estado inicial pode ser definido no assistente de combinações e, assim, introduzido nas combinações de carga durante a geração.

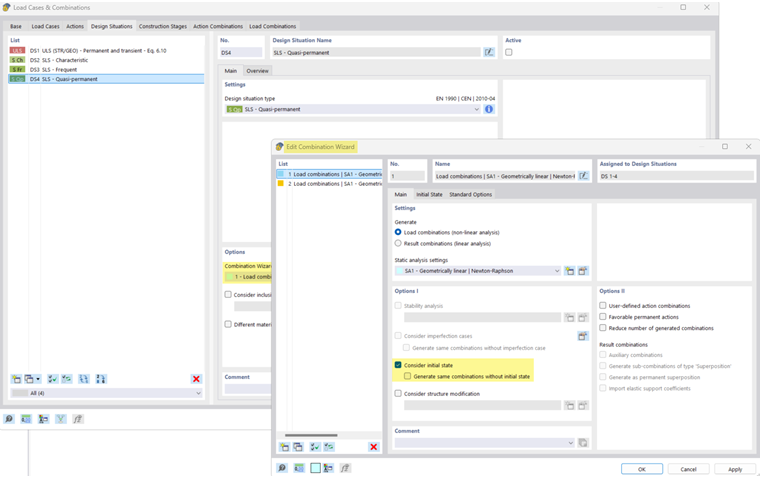

A figura seguinte apresenta a caixa de diálogo de entrada para o assistente de combinações e a configuração para o estado inicial.
O estado inicial introduzido pelo assistente de combinações pode ser editado sem problemas após a geração.
Tipo de estado inicial

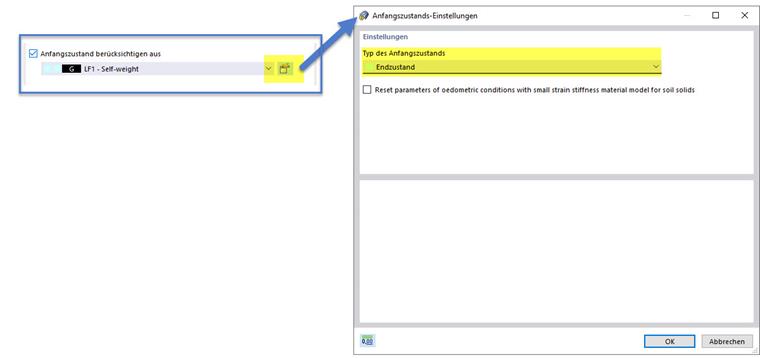

No RFEM 6 estão disponíveis diferentes tipos de estados iniciais. Abra a configuração para o tipo de caso de carga a ser utilizado clicando no ícone à direita da seleção, conforme apresentado na figura abaixo. Na análise geotécnica, deve ser utilizado o tipo "Estado final" para determinar o estado inicial. Inclui todas as tensões e deformações para a estrutura resultantes do caso de carga selecionado.
Pode consultar mais informação sobre os tipos existentes no manual do programa principal.
Repor as deformações
Os deslocamentos nodais do estado inicial podem ser reiniciados antes de continuar o cálculo de EF. Por exemplo, isso é necessário para considerar o estado de tensão primário.
