Výchozí stav

Počáteční stav podloží se v programu RFEM 6 analyzuje a stanoví pomocí zatěžovacího stavu, který obsahuje zatížení působící před stavbou (např. pouze vlastní tíhu podloží při působení gravitace). V následujícím textu si ukážeme a vysvětlíme zadání pro vytvoření a použití počátečního stavu.

Zadání zatěžovacího stavu, který má být počátečním stavem

Pro stálá zatížení od vlastní tíhy zeminy je v addonu Geotechnická analýza k dispozici kategorie účinků "Stálé/zemina". Pokud je tato kategorie vybrána v zatěžovacím stavu, má aktivovaná vlastní tíha vliv pouze na tíhu tělesa podloží celého modelu. Pomocí takového zatěžovacího stavu lze stanovit primární napjatost. Nastavení kategorie účinků „Stálé/zemina“ a z toho plynoucí omezení vlastní tíhy na půdních tělesech je vidět na následujícím obrázku.

Možnost A - Ruční zadání v kombinaci zatížení

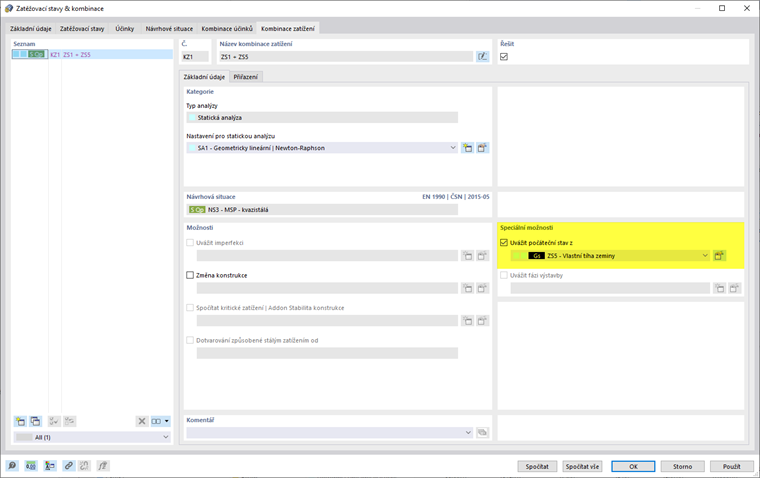

Pro všechny ostatní zatěžovací stavy a kombinace zatížení lze tento zatěžovací stav použít jako počáteční stav. Na začátku vlastní analýzy tak má každý uzel konstrukce napětí a přetvoření z počátečního stavu. Nastavení pro počáteční stav v dialogu kombinace zatížení je znázorněno a barevně zvýrazněno na obrázku níže.

Možnost B - Automatické zadávání dat pomocí generátoru kombinací

Pokud se pro generování kombinací zatížení používá generátor kombinací, lze v generátoru kombinací zadat počáteční stav a zadat ho do kombinací zatížení během generování.
Na následujícím obrázku je znázorněn vstupní dialog pro generátor kombinací a nastavení pro počáteční stav.

Počáteční stav zadaný generátorem kombinací lze po vygenerování bez problémů upravit.

Typ počátečního stavu

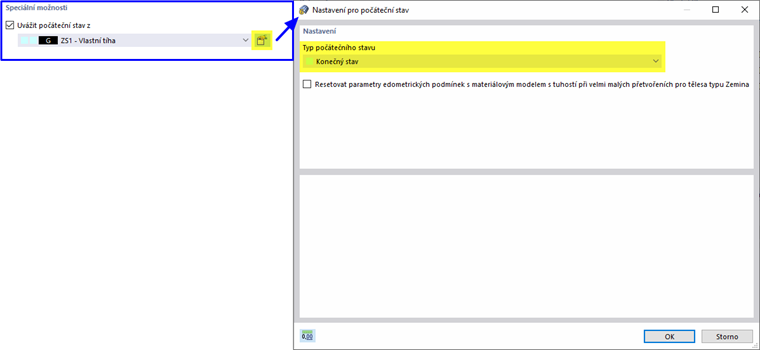

V programu RFEM 6 jsou k dispozici různé typy počátečních stavů. Otevřete nastavení pro typ zatěžovacího stavu, který se má použít, kliknutím na ikonu vpravo od výběru, jak je znázorněno na obrázku níže. V rámci geotechnické analýzy by měl být pro stanovení počátečního stavu použit typ "Konečný stav". Zahrnuje všechna napětí a přetvoření konstrukce vyplývající z vybraného zatěžovacího stavu.

Další informace o stávajících typech najdete v manuálu k hlavnímu programu.

Resetování deformací

Uzlové posuny počátečního stavu lze před dalším výpočtem KP vynulovat. To je nutné například pro zohlednění primárního napjatosti.

Informace

Příručka se právě připravuje. Další obsah bude brzy následovat.
