L’état initial du sol est analysé et déterminé dans RFEM 6 à l’aide d’un cas de charge contenant les charges agissant avant la construction (par exemple, uniquement le poids propre du sol sous gravitation). Les entrées pour la création et l’utilisation de l’état initial sont affichées et expliquées ci-dessous.
Définition du cas de charge qui devrait constituer l’état initial

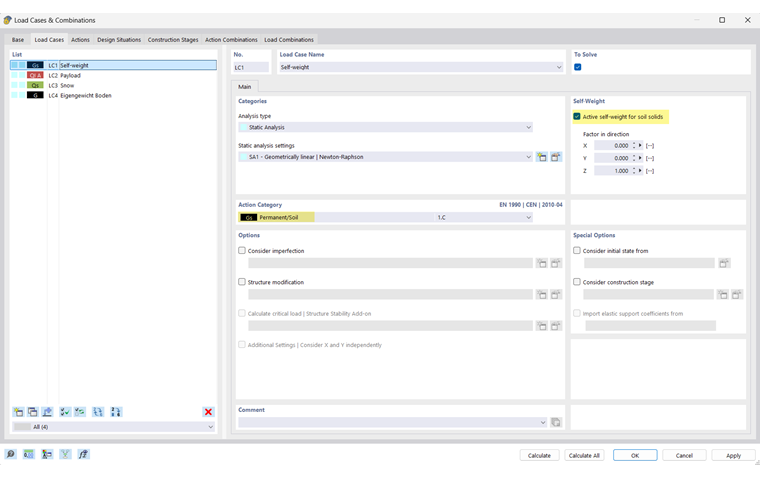

Pour les charges permanentes du poids propre du sol, la catégorie d'action « Permanente/Sol » est disponible dans le module complémentaire Analyse géotechnique. Si cette catégorie est sélectionnée dans un cas de charge, le poids propre qui peut être activé n'affecte que le poids des solides de sol de l'ensemble du modèle. Avec un tel cas de charge, l'état de contrainte primaire peut être déterminé. Le paramétrage de la catégorie d'action « Permanente/sol » et la restriction résultante du poids propre sur les solides de sol sont visibles sur l'image suivante.
Option A - Spécification manuelle dans la combinaison de charges

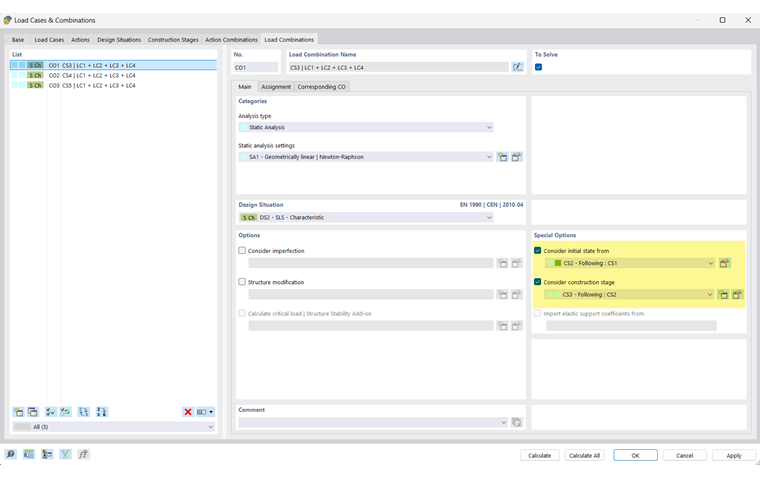

Ce cas de charge peut être utilisé comme état initial pour tous les autres cas de charge et combinaisons de charges. Ainsi, au début de l'analyse, chaque nœud de la structure présente les contraintes et les déformations de l'état initial. Le paramétrage de l'état initial dans la boîte de dialogue de combinaison de charges est affiché et surligné en couleur dans l'image ci-dessous.
Option B - Saisie automatisée des données à l'aide de l'assistant de combinaison
Si un assistant de combinaison est utilisé pour générer les combinaisons de charges, l'état initial peut être défini dans l'assistant de combinaison et ainsi entré dans les combinaisons de charges lors de la génération.

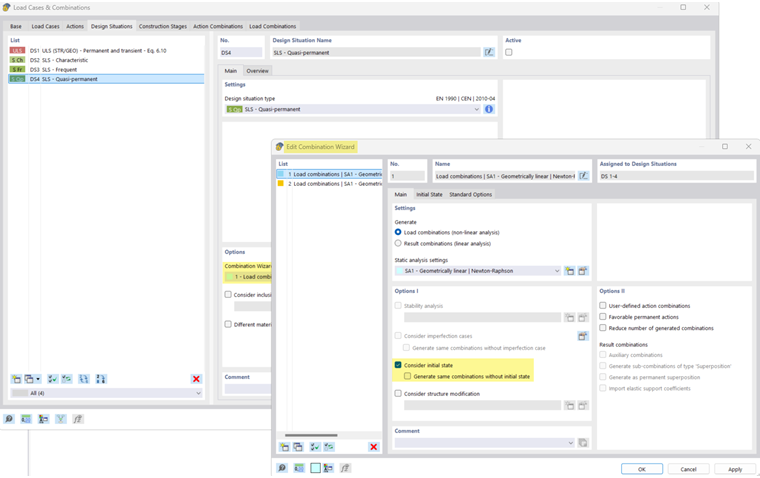

La figure suivante montre la boîte de dialogue d'entrée de l'assistant de combinaison et le paramétrage de l'état initial.
L'état initial entré par l'assistant de combinaison peut être modifié sans problème après la génération.
Type d'état initial

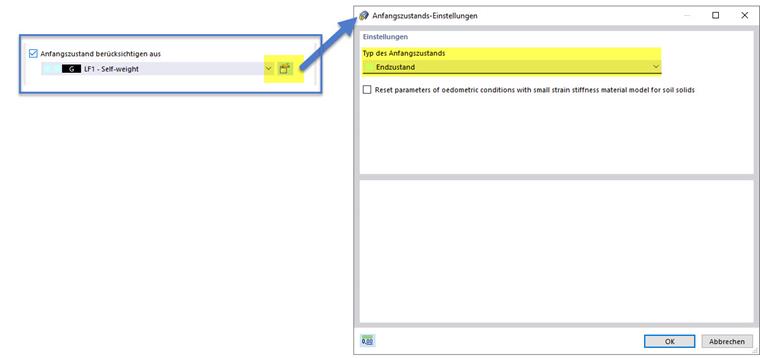

Dans RFEM 6, différents types d'états initiaux sont disponibles. Ouvrez le paramétrage du type de cas de charge à utiliser en cliquant sur l'icône à droite de la sélection, comme indiqué dans l'image ci-dessous. Dans le cadre de l'analyse géotechnique, le type « État final » doit être utilisé pour déterminer l'état initial. Il inclut toutes les contraintes et déformations de la structure résultant du cas de charge sélectionné.
De plus amples informations sur les types existants sont disponibles dans le manuel du logiciel de base.
Réinitialisation des déformations
Les déplacements nodaux de l'état initial peuvent être réinitialisés avant un autre calcul EF. Par exemple, cela est requis pour considérer l'état de contrainte primaire.
