Matériaux de type sol

L’analyse géotechnique est effectuée pour les solides composés de matériaux de sol. Pour les définir, créez les matériaux correspondants dans les objets de base. Les propriétés de matériau influencent les rigidités de ces objets.

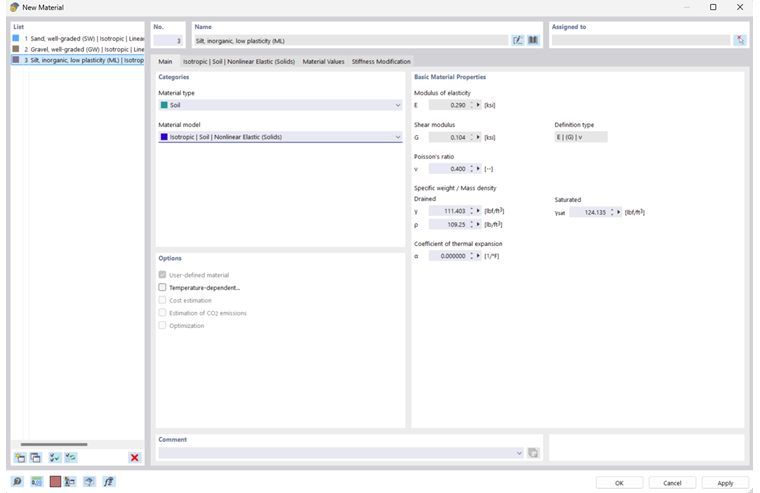

Un nouveau matériau est créé dans RFEM 6, comme décrit dans le chapitre Matériaux du manuel correspondant. L’image suivante montre un exemple de la boîte de dialogue pour entrer les propriétés de matériau de sol.

Général

Dans l’analyse géotechnique, les entrées spécifiques décrites ci-dessous doivent être considérées pour la définition du matériau de sol.

Type de matériau

Sélectionnez « Sol » comme type de matériau.

Modèle de matériau

Pour le type de matériau « Sol », des lois de matériau spécifiques ou des modèles de matériau adaptés à la simulation du comportement du sol sont implémentés dans le module complémentaire Analyse géotechnique.

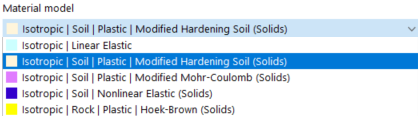

Les modèles de matériau disponibles sont répertoriés dans la vue partielle de la boîte de dialogue « Modifier le matériau » ci-dessous.

Matériau personnalisé

Informations

L’option « Matériau défini par l’utilisateur » est toujours activée pour les matériaux de sol car leurs propriétés de matériau doivent être déterminées explicitement pour le projet de construction concerné et doivent être transférées par projet dans le logiciel en conséquence.

Propriétés de base du matériau

Dans la boîte de dialogue « Modifier le matériau », vous pouvez entrer les propriétés de base du matériau comme valeurs caractéristiques dans la partie droite de l’onglet « Général ». L’entrée peut être effectuée manuellement ou par importation de matériau de sol à partir de la bibliothèque de matériaux. De plus amples informations sont disponibles dans le chapitre consacré à la bibliothèque de matériaux du manuel en ligne de RFEM 6.

Après avoir importé le matériau de sol de la bibliothèque de matériaux (le cas échéant), les propriétés doivent être ajustées selon les spécifications spécifiques au projet.

Pour les matériaux de type Sol, deux valeurs doivent être définies pour le poids spécifique dépendant de la teneur en eau. Spécifiez le poids spécifique du sol « Mouillé » et du sol « Saturé » saturé en eau.

Isotrope | Sol | Plastique | Sol de durcissement modifié

Cet onglet apparaît lorsque le modèle de sol de durcissement modifié est sélectionné comme modèle de matériau. Vous pouvez y entrer des paramètres spécifiques pour ce modèle de matériau. Cette section est décrite dans le sous-chapitre Entrée - Modèle de sol de durcissement modifié.

Isotrope | Sol | Plastique | Mohr-Coulomb modifié

Cet onglet apparaît lorsque le modèle de Mohr-Coulomb modifié est sélectionné comme modèle de matériau. Vous pouvez y entrer des paramètres spécifiques pour ce modèle de matériau. Cette section est décrite dans le sous-chapitre Entrée - Modèle de Mohr-Coulomb modifié .

Isotrope | Sol | Non-linéaire élastique

Cet onglet apparaît lorsque le modèle non linéaire élastique est sélectionné comme modèle de matériau. Vous pouvez y entrer des paramètres spécifiques pour ce modèle de matériau. Cette section est décrite dans le sous-chapitre Entrée - Modèle élastique non linéaire.

Isotrope | Roche | Plastique | Hoek-Brown

Cet onglet apparaît lorsque le modèle Hoek-Brown est sélectionné comme modèle de matériau. Vous pouvez y entrer des paramètres spécifiques pour ce modèle de matériau. Cette section est décrite dans le sous-chapitre Entrée - Modèle Hoek-Brown.

Propriétés de matériau

L’onglet Propriétés de matériau est affiché par défaut à titre informatif pour les matériaux importés de la bibliothèque.

Modification de rigidité

L’onglet Modification de rigidité est disponible par défaut pour les matériaux pour lesquels l’option matériau défini par l’utilisateur est activée. Aucune entrée n’est requise ici pour la définition des matériaux de sol.
