Die Geotechnische Analyse erfolgt für Volumen bestehend aus Bodenmaterialien. 为了定义它们，需要在基本对象中创建相应的材料。 材料的属性会影响这些对象的刚度。

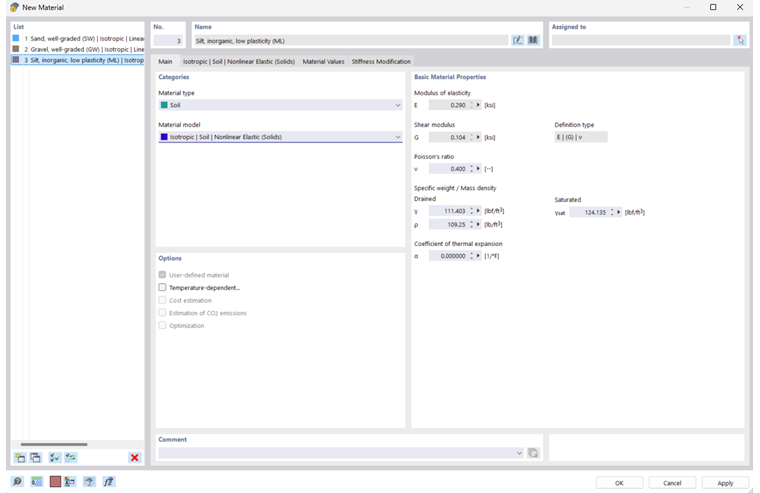

Ein neues Material wird im Programm RFEM 6 erzeugt, wie im Kapitel Materialien des entsprechenden Handbuchs beschrieben. Die nachfolgende Abbildung zeigt beispielhaft den Dialog für die Eingabe der Kennwerte eines Bodenmaterials.
基本
Im Rahmen der Geotechnischen Analyse sind die nachfolgend erläuterten spezifischen Eingaben für die Definition von Bodenmaterial zu beachten.
材料类型
Für den Typ des Materials ist "Boden" zu wählen.
材料模型
Für den Materialtyp "Boden" sind im Add-On Geotechnische Analyse spezifische für die Simulation des Bodenverhaltens geeignete Stoffgesetze bzw. Materialmodelle implementiert.

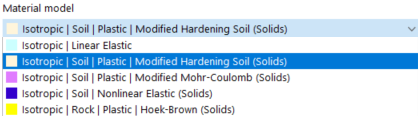

Die zur Verfügung stehenden Materialmodelle sind in dem unterhalb abgebildeten Ausschnitt aus dem Dialog "Material bearbeiten" gelistet.
用户自定义材料
基本材料属性
Im Dialog "Material bearbeiten" sind auf der rechten Seite des Registers "Basis" die grundlegenden Materialkennwerte als charakteristische Werte einzugeben. Die Eingabe dafür kann manuell erfolgen oder durch Import eines Bodenmaterials aus der Materialbibliothek. Weiterführende Informationen können dem entsprechenden Kapitel zur Materialbibliothek des Online-Handbuchs für RFEM 6 entnommen werden.
Nach dem ggf. erfolgten Import eines Bodenmaterials aus der Materialbibliothek, sollten die Kennwerte gemäß der projektspezifischen Vorgaben angepasst werden.
Für Materialien vom Typ Boden sind zwei Werte zur Definition des spezifischen Gewichts abhängig vom Wassergehalt zu definieren. Es sind das Spezifische Gewicht des Bodens "Feucht" und des mit Wasser gesättigten Bodens "Gesättigt" anzugeben.
Isotrop | Boden | Plastisch | Modifiziertes Hardening Soil
Dieses Register erscheint, wenn als Materialmodell das Modifizierte Hardening Soil Modell selektiert wurde. Darin erfolgt die Eingabe spezifischer Parameter für dieses Materialmodell. Die Beschreibung dieses Abschnitts erfolgt im Unterkapitel Eingabe - Modifiziertes Hardening Soil Modell.
Isotrop | Boden | Plastisch | Modifiziertes Mohr-Coulomb
Dieses Register erscheint, wenn als Materialmodell das modifizierte Mohr-Coulomb Modell selektiert wurde. Darin erfolgt die Eingabe spezifischer Parameter für dieses Materialmodell. Die Beschreibung dieses Abschnitts erfolgt im Unterkapitel Eingabe - Modifiziertes Mohr-Coulomb Modell.
各向同性 | 岩土 | 非线性弹性
Dieses Register erscheint, wenn als Materialmodell das Nichtlinear elastische Modell selektiert wurde. Darin erfolgt die Eingabe spezifischer Parameter für dieses Materialmodell. Die Beschreibung dieses Abschnitts erfolgt im Unterkapitel Eingabe - Nichtlinear elastisches Modell.
Isotrop | Fels | Plastisch | Hoek-Brown
Dieses Register erscheint, wenn als Materialmodell das Hoek-Brown Modell selektiert wurde. Darin erfolgt die Eingabe spezifischer Parameter für dieses Materialmodell. Die Beschreibung dieses Abschnitts erfolgt im Unterkapitel Eingabe - Hoek-Brown Modell.
材料属性
Das Register Materialwerte wird standardmäßig zur Information für Materialen angezeigt, die aus der Bibliothek importiert wurden.
刚度调整
Das Register Steifigkeitsmodifizierung wird standardmäßig angeboten für Materialien deren Option Benutzerdefiniertes Material aktiviert ist. Hier ist für die Definition von Bodenmaterialien keine Eingabe erforderlich.
