Геотехнический расчёт выполняется для тел, состоящих из материалов грунта. Um diese zu definieren, sind entsprechende Materialien in den Basisobjekten zu erzeugen. Свойства материала влияют на жесткость этих объектов.

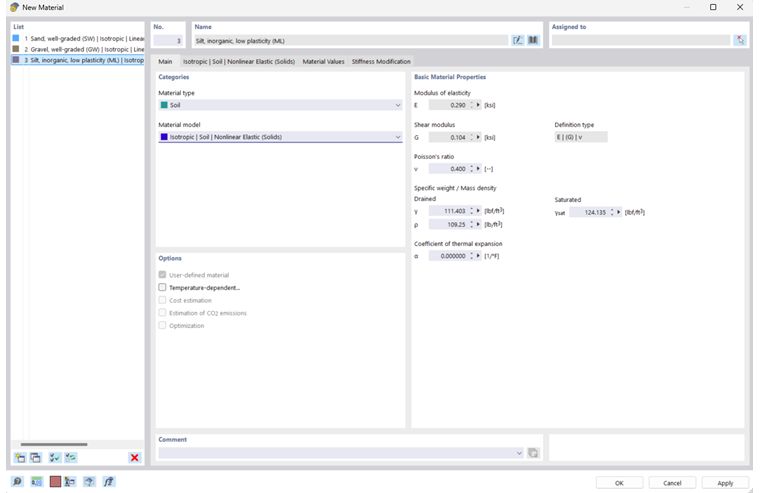

Ein neues Material wird im Programm RFEM 6 erzeugt, wie im Kapitel Materialien des entsprechenden Handbuchs beschrieben. Die nachfolgende Abbildung zeigt beispielhaft den Dialog für die Eingabe der Kennwerte eines Bodenmaterials.
Основное
Im Rahmen der Geotechnischen Analyse sind die nachfolgend erläuterten spezifischen Eingaben für die Definition von Bodenmaterial zu beachten.
Тип материала
Für den Typ des Materials ist "Boden" zu wählen.
Модель материала
Für den Materialtyp "Boden" sind im Add-On Geotechnische Analyse spezifische für die Simulation des Bodenverhaltens geeignete Stoffgesetze bzw. Materialmodelle implementiert.

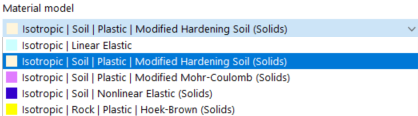

Die zur Verfügung stehenden Materialmodelle sind in dem unterhalb abgebildeten Ausschnitt aus dem Dialog "Material bearbeiten" gelistet.
Пользовательский материал
Основные свойства материала
Im Dialog "Material bearbeiten" sind auf der rechten Seite des Registers "Basis" die grundlegenden Materialkennwerte als charakteristische Werte einzugeben. Die Eingabe dafür kann manuell erfolgen oder durch Import eines Bodenmaterials aus der Materialbibliothek. Weiterführende Informationen können dem entsprechenden Kapitel zur Materialbibliothek des Online-Handbuchs für RFEM 6 entnommen werden.
Nach dem ggf. erfolgten Import eines Bodenmaterials aus der Materialbibliothek, sollten die Kennwerte gemäß der projektspezifischen Vorgaben angepasst werden.
Für Materialien vom Typ Boden sind zwei Werte zur Definition des spezifischen Gewichts abhängig vom Wassergehalt zu definieren. Es sind das Spezifische Gewicht des Bodens "Feucht" und des mit Wasser gesättigten Bodens "Gesättigt" anzugeben.
Isotrop | Boden | Plastisch | Modifiziertes Hardening Soil
Dieses Register erscheint, wenn als Materialmodell das Modifizierte Hardening Soil Modell selektiert wurde. Darin erfolgt die Eingabe spezifischer Parameter für dieses Materialmodell. Die Beschreibung dieses Abschnitts erfolgt im Unterkapitel Eingabe - Modifiziertes Hardening Soil Modell.
Изотропный | Грунт | Пластический | Модифицированный Мора-Кулона
Dieses Register erscheint, wenn als Materialmodell das modifizierte Mohr-Coulomb Modell selektiert wurde. Darin erfolgt die Eingabe spezifischer Parameter für dieses Materialmodell. Die Beschreibung dieses Abschnitts erfolgt im Unterkapitel Eingabe - Modifiziertes Mohr-Coulomb Modell.
Isotrop | Boden | Nichtlinear elastisch
Dieses Register erscheint, wenn als Materialmodell das Nichtlinear elastische Modell selektiert wurde. Darin erfolgt die Eingabe spezifischer Parameter für dieses Materialmodell. Die Beschreibung dieses Abschnitts erfolgt im Unterkapitel Eingabe - Nichtlinear elastisches Modell.
Изотропный | Скала | Пластический | Гук-Браун
Dieses Register erscheint, wenn als Materialmodell das Hoek-Brown Modell selektiert wurde. Darin erfolgt die Eingabe spezifischer Parameter für dieses Materialmodell. Die Beschreibung dieses Abschnitts erfolgt im Unterkapitel Eingabe - Hoek-Brown Modell.
свойства материала
Das Register Materialwerte wird standardmäßig zur Information für Materialen angezeigt, die aus der Bibliothek importiert wurden.
Модификация жёсткости
Das Register Steifigkeitsmodifizierung wird standardmäßig angeboten für Materialien deren Option Benutzerdefiniertes Material aktiviert ist. Hier ist für die Definition von Bodenmaterialien keine Eingabe erforderlich.
