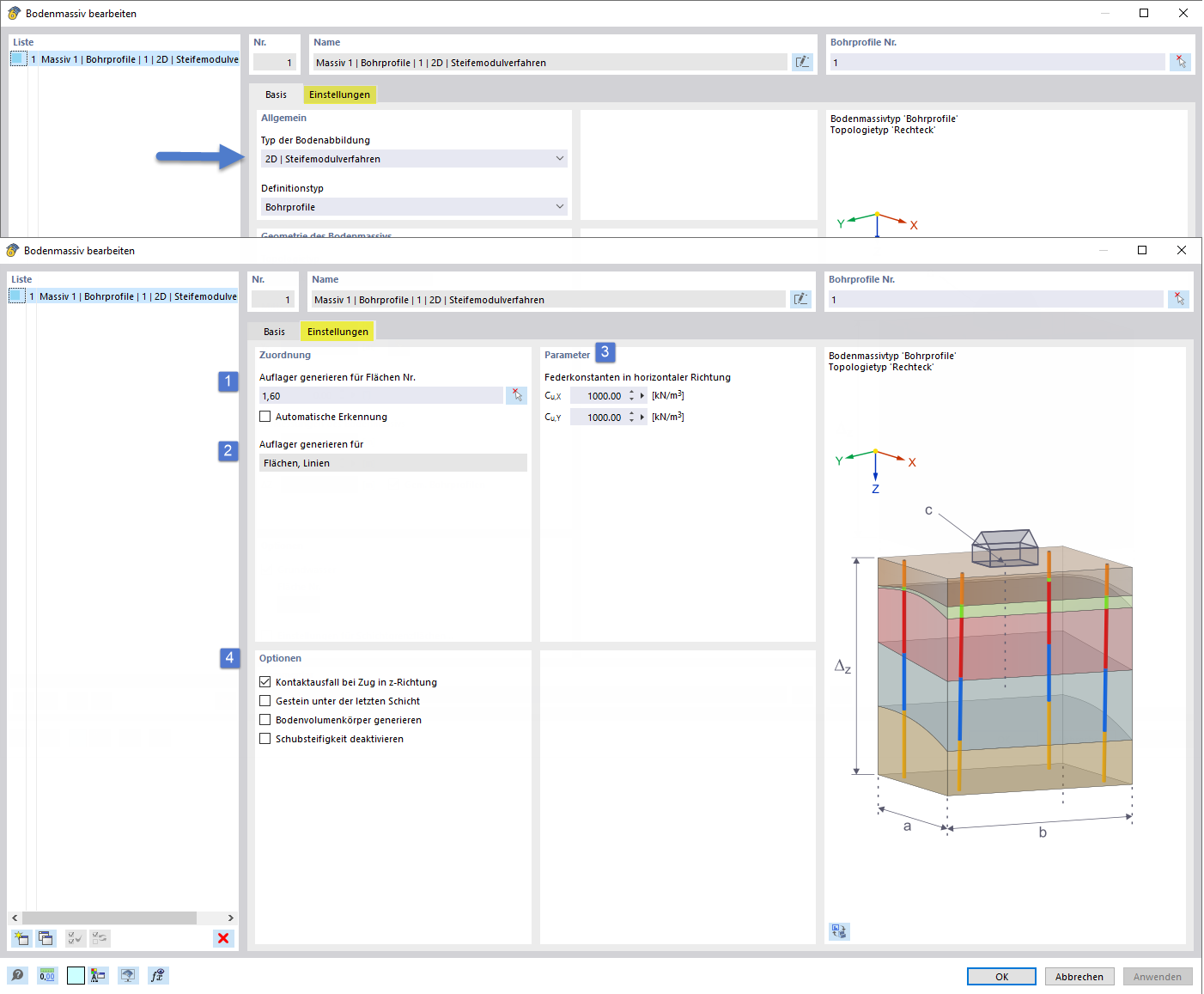

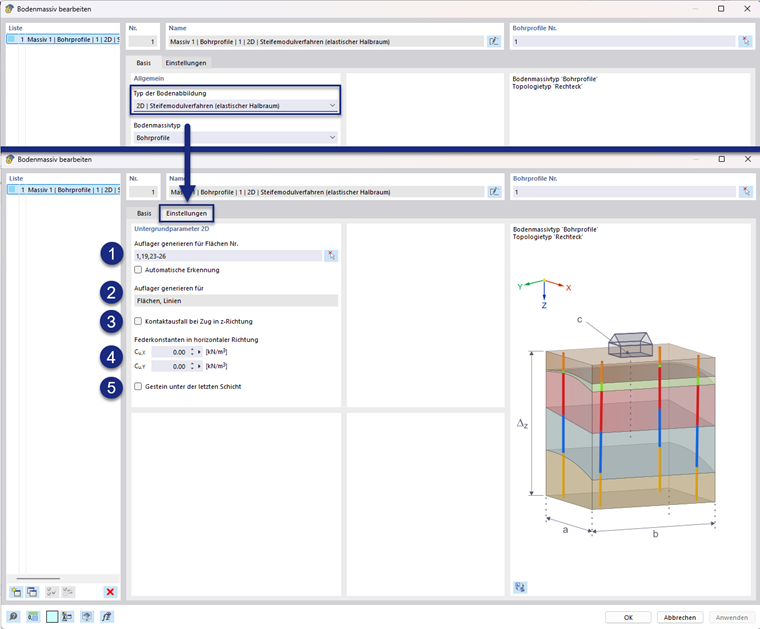

При выборе типа моделирования грунта "2D | Метод модуля жесткости" на основании фундамента предусмотрены пружины, которые симулируют жесткость основания, определенного в настройках. После выбора этого типа появляются дополнительные настройки для определения параметров подземного слоя 2D. Следующая иллюстрация показывает диалог ввода с пронумерованными опциями.
Назначение

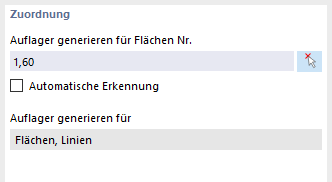

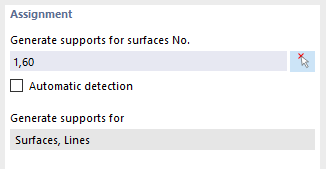

1 - Выбор нагружаемых поверхностей
Поверхности, на которых будут расположены опоры, можно ввести в это поле или выбрать графически с помощью кнопки рядом с текстовым полем. Также возможно с помощью выбора поля "Автоматическое определение" позволить RFEM распознать нагружаемые поверхности.
2 - Генерация опор
Следующий пункт указывает, для каких типов опор (узлы, линейные и поверхностные опоры) должны быть сгенерированы жесткости пружин. В настоящее время здесь фиксированы базовые типы: поверхности и линии. Основы метода модуля жесткости и расчет граничных пружин представлены в соответствующем разделе Теоретические основы.
Параметры

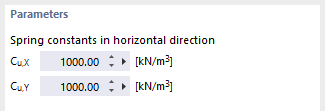

3 - Константы пружин в горизонтальном направлении
Поля ввода, связанные с этим пунктом, определяют трансляционные упругие константы в горизонтальном направлении, которые будут присвоены условиям генерируемой опоры.

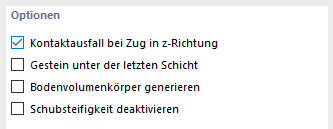

Опции

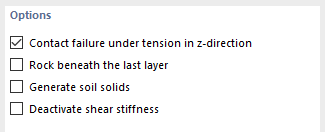

4.1 - Нелинейность - отказ при растяжении
При выборе этого флажка нелинейности присваиваются генерируемым условиям опоры, которые приводят к отказу при растяжении перпендикулярно нагружаемой поверхности.
4.2 - Горная порода под последним слоем
Эта кнопка управляет моделированием несжимаемого слоя под последним определённым материалом грунта, который был задан с помощью скважинного профиля или объемного тела грунта. Это задает фиксированную максимальную предельную глубину для расчета параметров основания.
4.3 - Генерация объемных тел грунта
Эта опция управляет определением слоя грунта для всей нагружаемой площади.
- Генерация объемных тел грунта - неактивно
Если опция неактивна, то наслоение грунта определяется из скважинных профилей внутренним образом. Это решение не предоставляет доступ к сгенерированному наслоению. Для массивных структур с большими размерами и малыми толщинами слоев это решение может быть выгоднее с точки зрения производительности при подготовке к расчету.
- Генерация объемных тел грунта - активно
Если опция активна, то наслоение грунта определяется из скважинных профилей с помощью генерации объемных тел грунта. Это решение позволяет получить доступ к сгенерированному наслоению. Поскольку объемные тела связаны с сеткой, этот подход может быть менее выгодным с точки зрения производительности при подготовке к расчету.

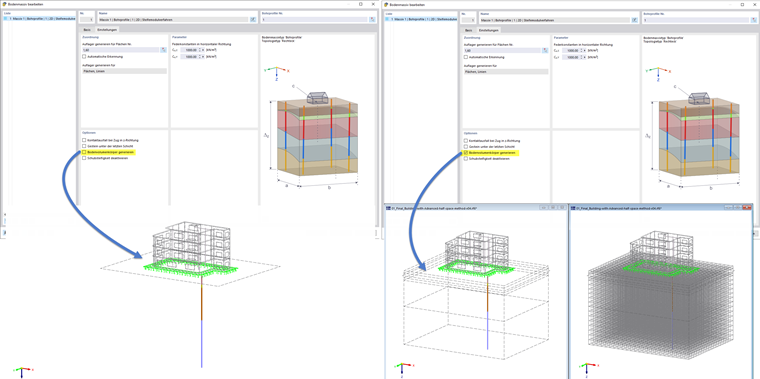

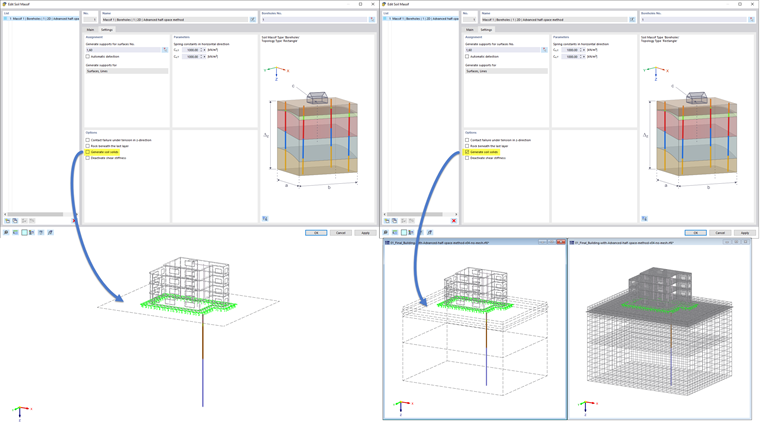

По умолчанию поле не активно. Следующая иллюстрация показывает значение опции "Генерация объемных тел грунта".
4.4 - Отключение жесткости сдвига
Эта опция позволяет управлять компонентом жесткости сдвиговой пружины Cv,xz или Cv,yz для сгенерированных поверхностных опор. Они могут быть учтены и определены с помощью метода модуля жесткости. При необходимости жесткость сдвиговой пружины может быть установлена в ноль, так что используется только нормальный коэффициент основания в направлении z Cu,z.

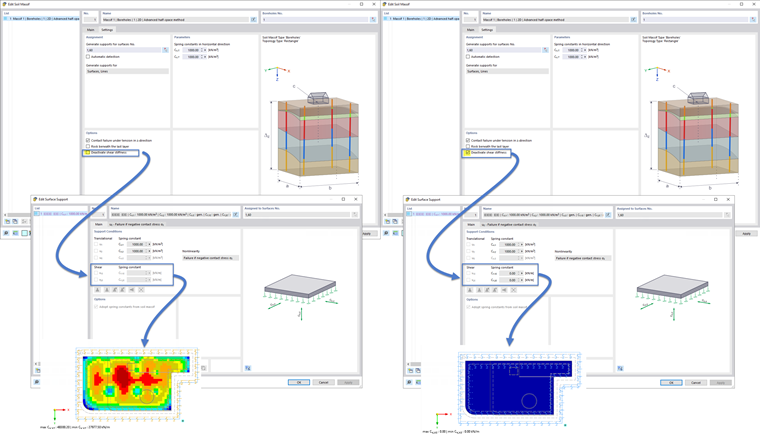

Следующая иллюстрация поясняет влияние опции "Генерация объемных тел грунта" на коэффициенты основания, полученные из метода модуля жесткости.
Сгенерированные опоры

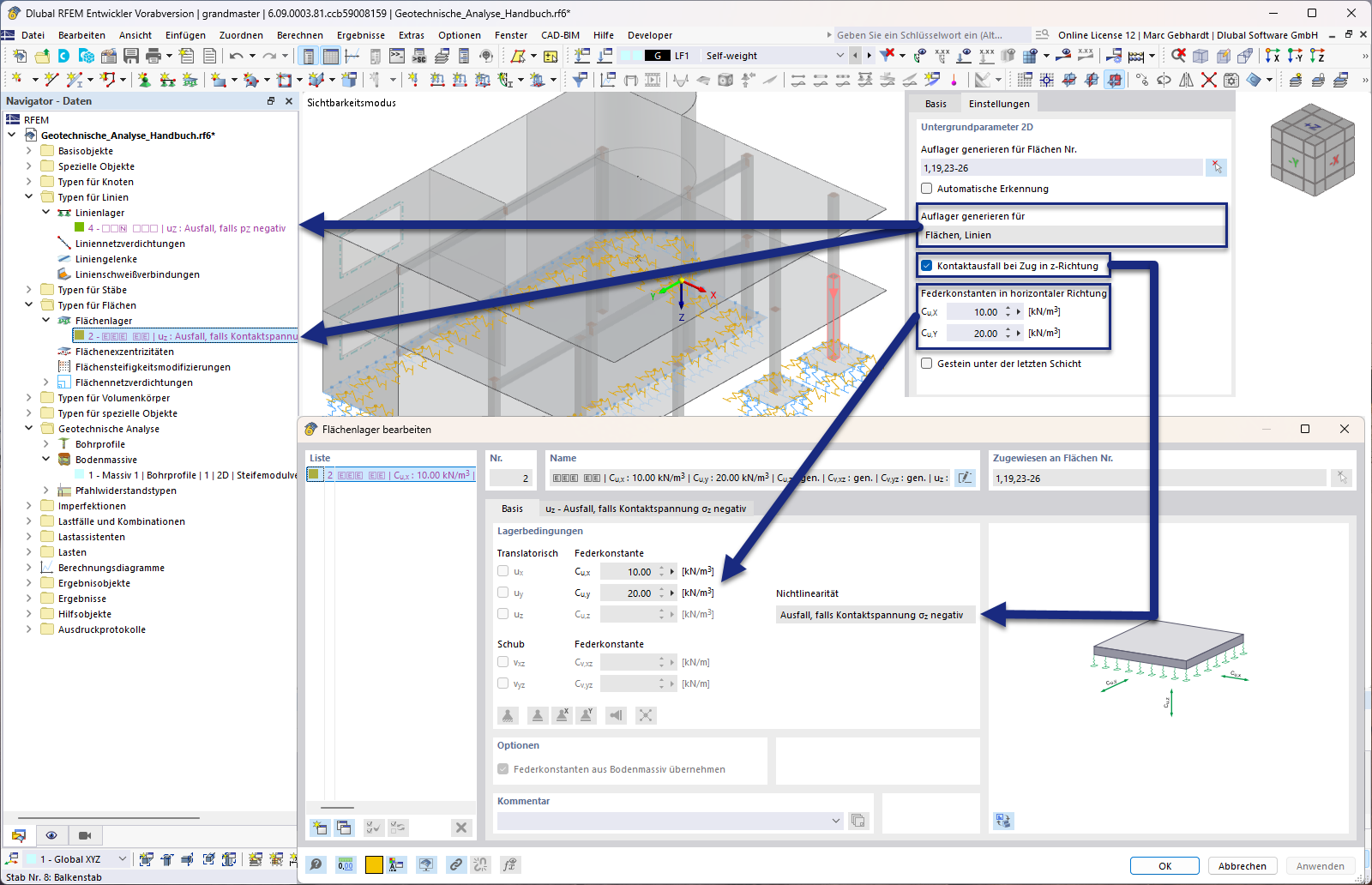

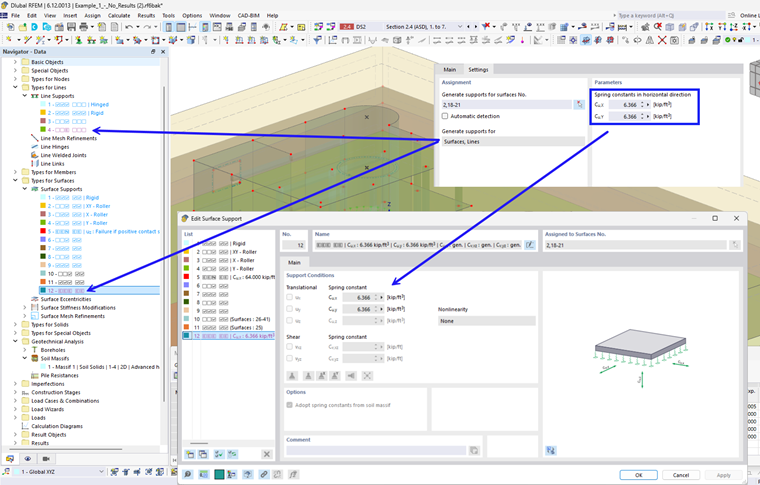

Следующая иллюстрация показывает пример сгенерированных опор из настроек параметров подземного слоя 2D.
