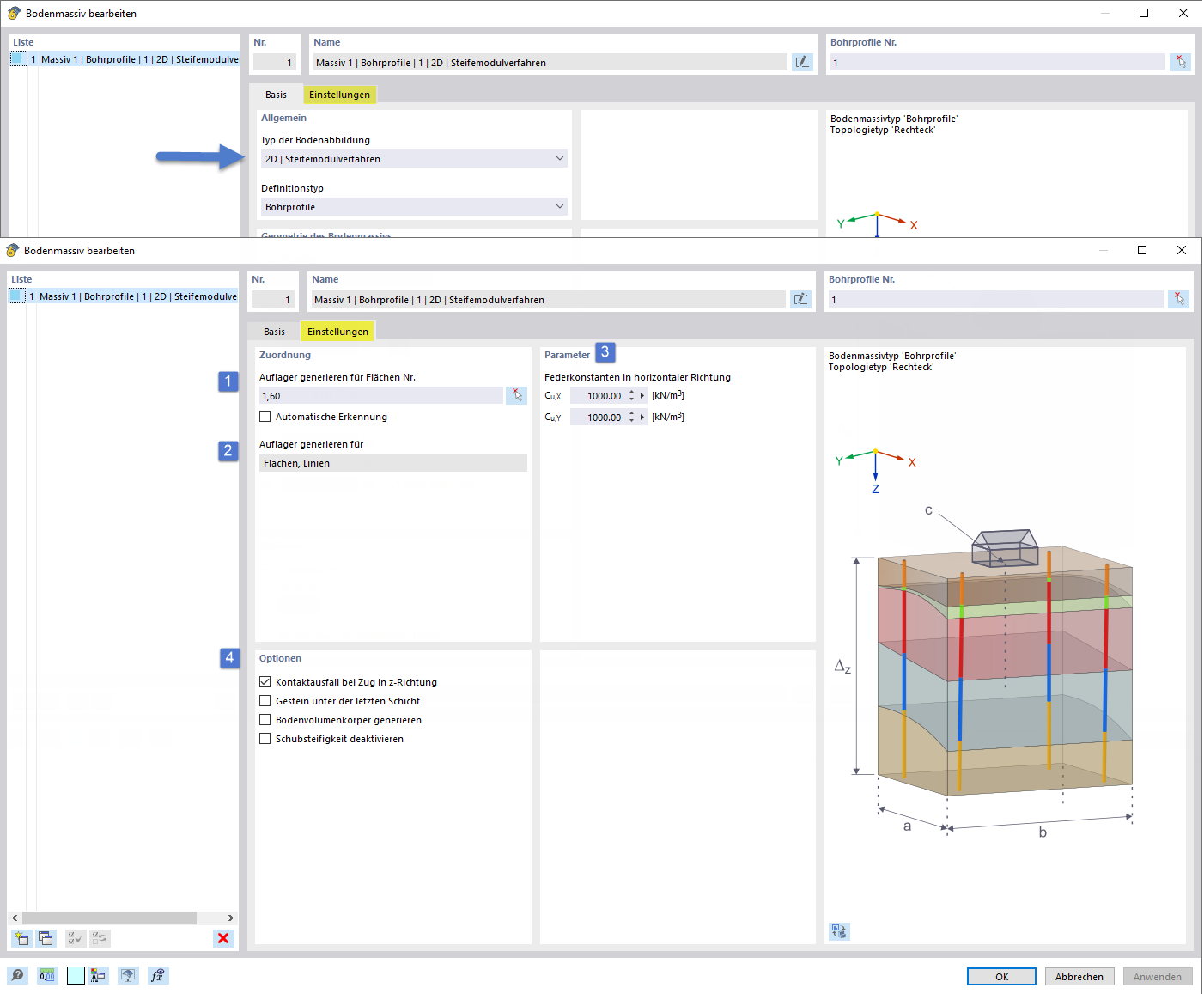

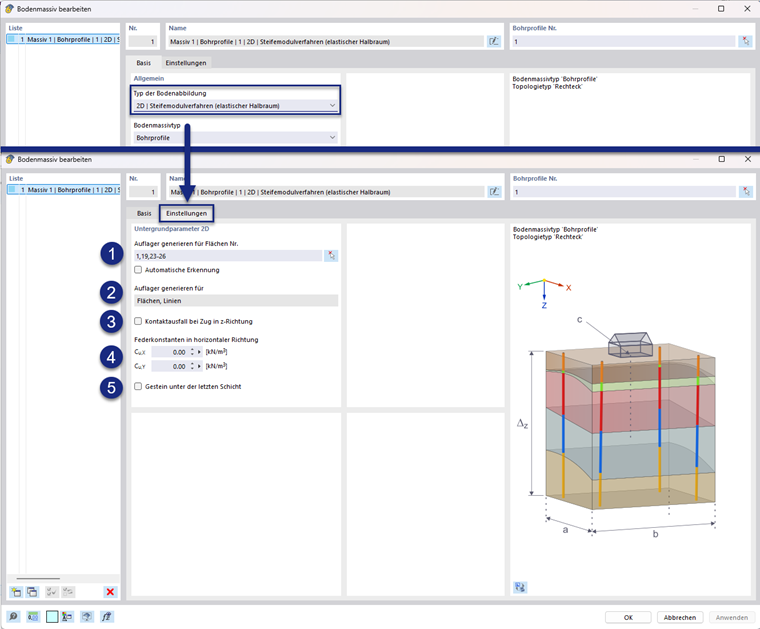

Al seleccionar el tipo de modelado del suelo "2D | Método del módulo de rigidez", se prevén resortes en la base de los cimientos que simulan la rigidez del suelo definido previamente. Tras seleccionar este tipo, aparecen configuraciones adicionales para definir los parámetros del suelo 2D. La siguiente imagen muestra el cuadro de diálogo de entrada con las opciones numeradas.

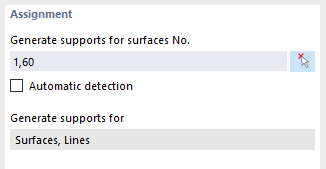

Asignación
1 - Selección de superficies a soportar
Las superficies en las que se dispondrán los apoyos pueden ser ingresadas aquí en el campo o seleccionadas gráficamente mediante el botón junto al campo de texto. Además, es posible que RFEM detecte automáticamente las superficies a soportar al seleccionar la casilla "Detección automática".
2 - Generación de apoyos
En el siguiente punto se indica para qué tipos de apoyos (nodos, líneas y superficies) se deben generar las rigideces del resorte. Actualmente, los tipos base de superficies y líneas están establecidos de manera fija aquí. Los antecedentes sobre el método del módulo de rigidez y la determinación de los resortes de borde se ofrecen en la sección correspondiente de los Fundamentos teóricos.
Parámetros

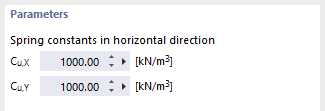

3 - Constantes del resorte en dirección horizontal
Los campos de entrada asignados a este punto definen las constantes elásticas traslacionales en dirección horizontal, que se asignan a las condiciones de soporte generadas.

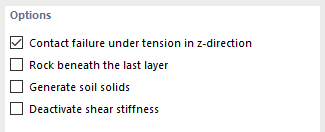

Opciones
4.1 - No linealidad - Falla bajo tracción
Al seleccionar esta casilla de verificación, se asignan no linealidades a las condiciones de soporte generadas, lo que lleva a una falla bajo esfuerzos de tracción perpendiculares a la superficie soportada.
4.2 - Roca bajo la última capa
Este botón controla el enfoque de una capa incompresible debajo del último material del suelo, definido mediante el perfil de perforación o el volumen de tierra. Esto establece una profundidad máxima límite fija para el cálculo de los parámetros del lecho.
4.3 - Generar cuerpo de volumen del suelo
Esta opción controla la determinación de la estructura del suelo para toda la superficie a soportar.
- Generar cuerpo de volumen del suelo - inactivo
Si la opción está inactiva, la estratificación del suelo se determina internamente a partir de los perfiles de perforación. Esta solución no ofrece visión de la estratificación generada. Para masas de grandes dimensiones con capas a la vez de espesores muy pequeños, la solución puede ser más ventajosa en términos de rendimiento necesario en la preparación del cálculo.
- Generar cuerpo de volumen del suelo - activo
Si la opción está activa, la estratificación del suelo se determina a partir de los perfiles de perforación mediante la generación de cuerpos de volumen del suelo. Esta solución permite la visión de la estratificación generada. Dado que los cuerpos de volumen se malla, este enfoque puede ser menos ventajoso en términos de rendimiento necesario en la preparación del cálculo.

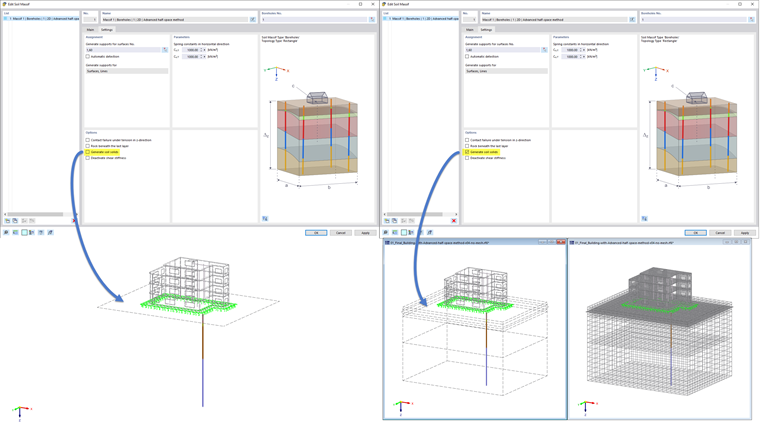

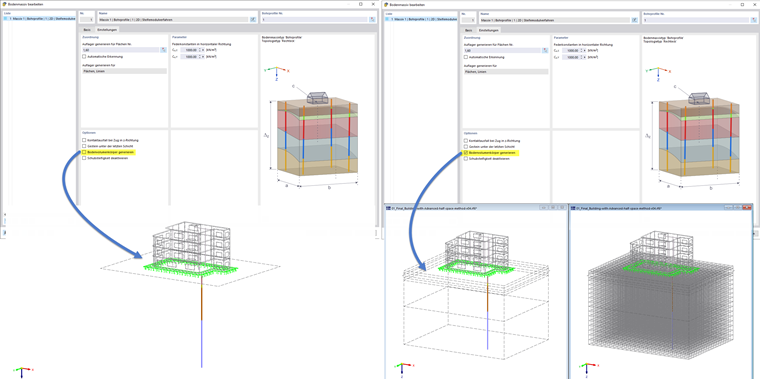

Por defecto, el campo no está activado. La imagen a continuación muestra el significado de la opción "Generar cuerpo de volumen del suelo".

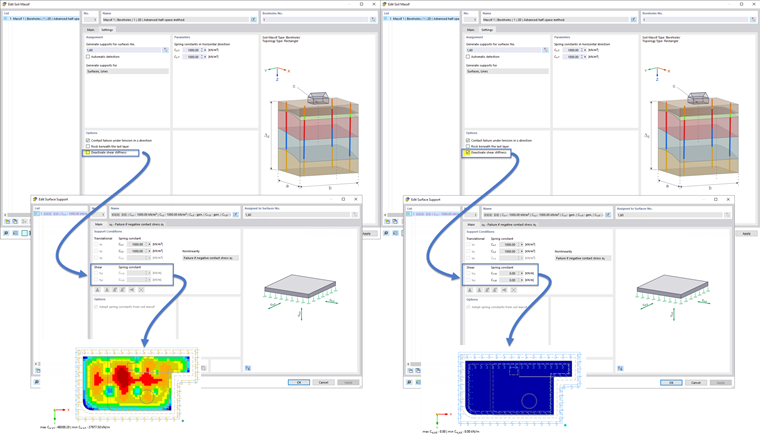

4.4 - Desactivar rigidez al cortante
Esta opción permite el control del componente de la rigidez del resorte cortante Cv,xz o Cv,yz para los soportes de superficies generados. Estos pueden considerarse y determinarse en el proceso del método del módulo de rigidez. Si es necesario, la rigidez del resorte cortante puede ser fijada a cero, de modo que solo se utiliza el coeficiente de lecho normal en la dirección z Cu,z.
La imagen siguiente ilustra el efecto de la opción "Generar cuerpo de volumen del suelo" para los coeficientes del lecho del método del módulo de rigidez.
Apoyos generados

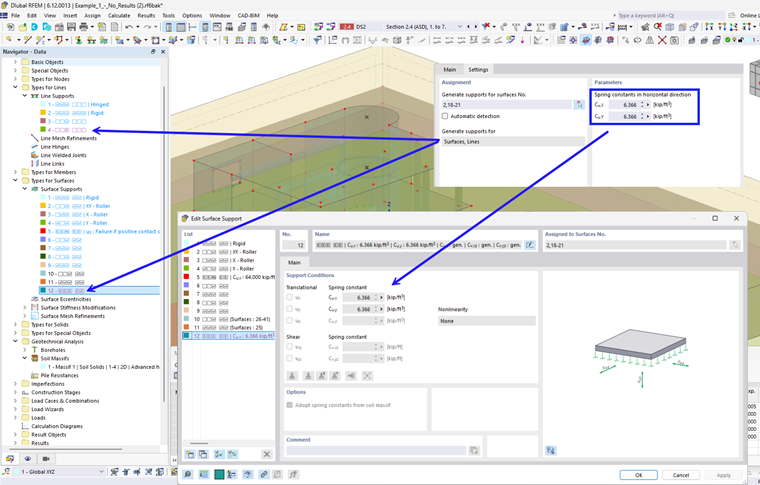

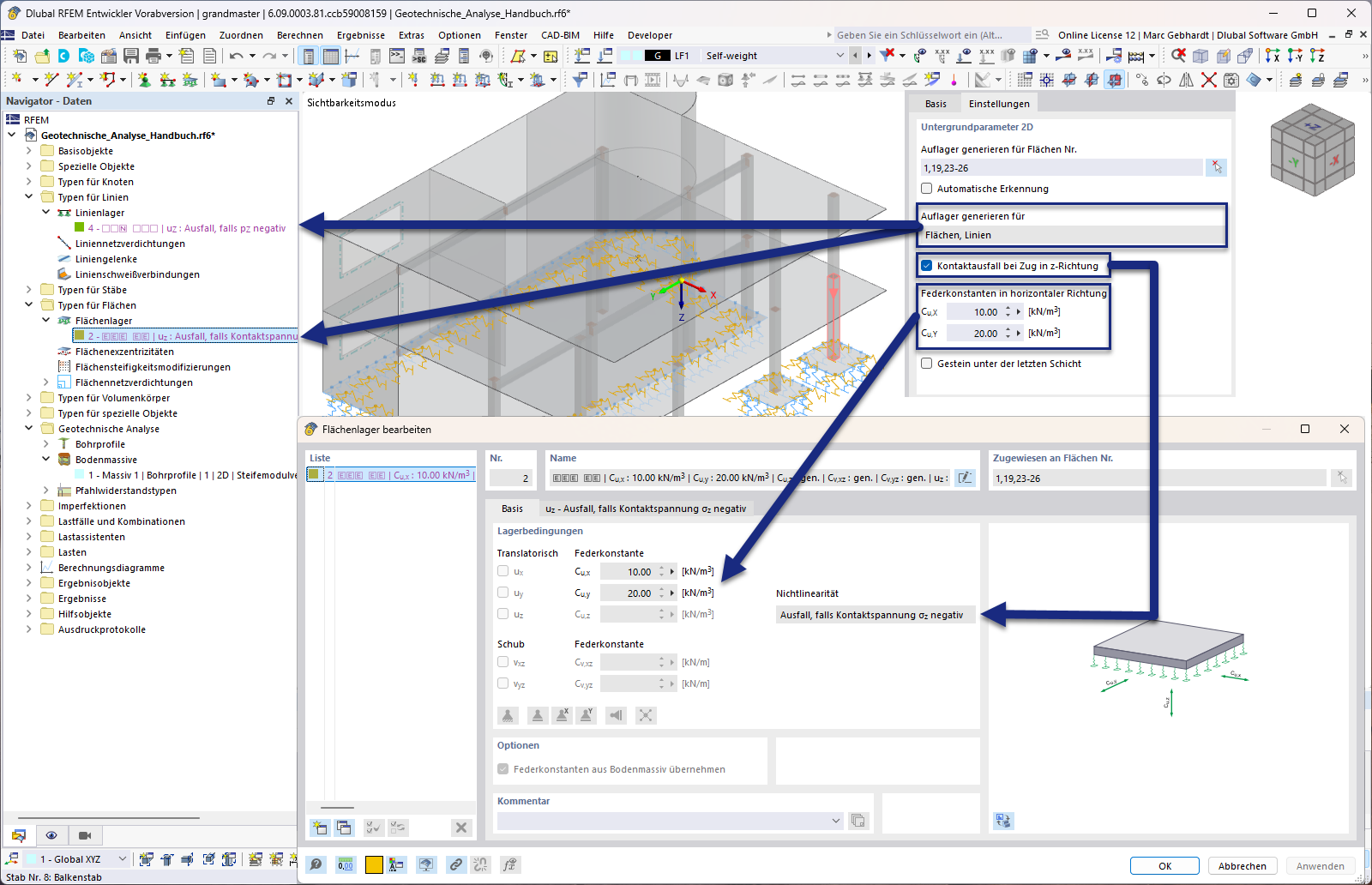

La imagen siguiente muestra un ejemplo de los apoyos generados a partir de las configuraciones de los parámetros del suelo 2D.
