3D | Análisis por elementos finitos

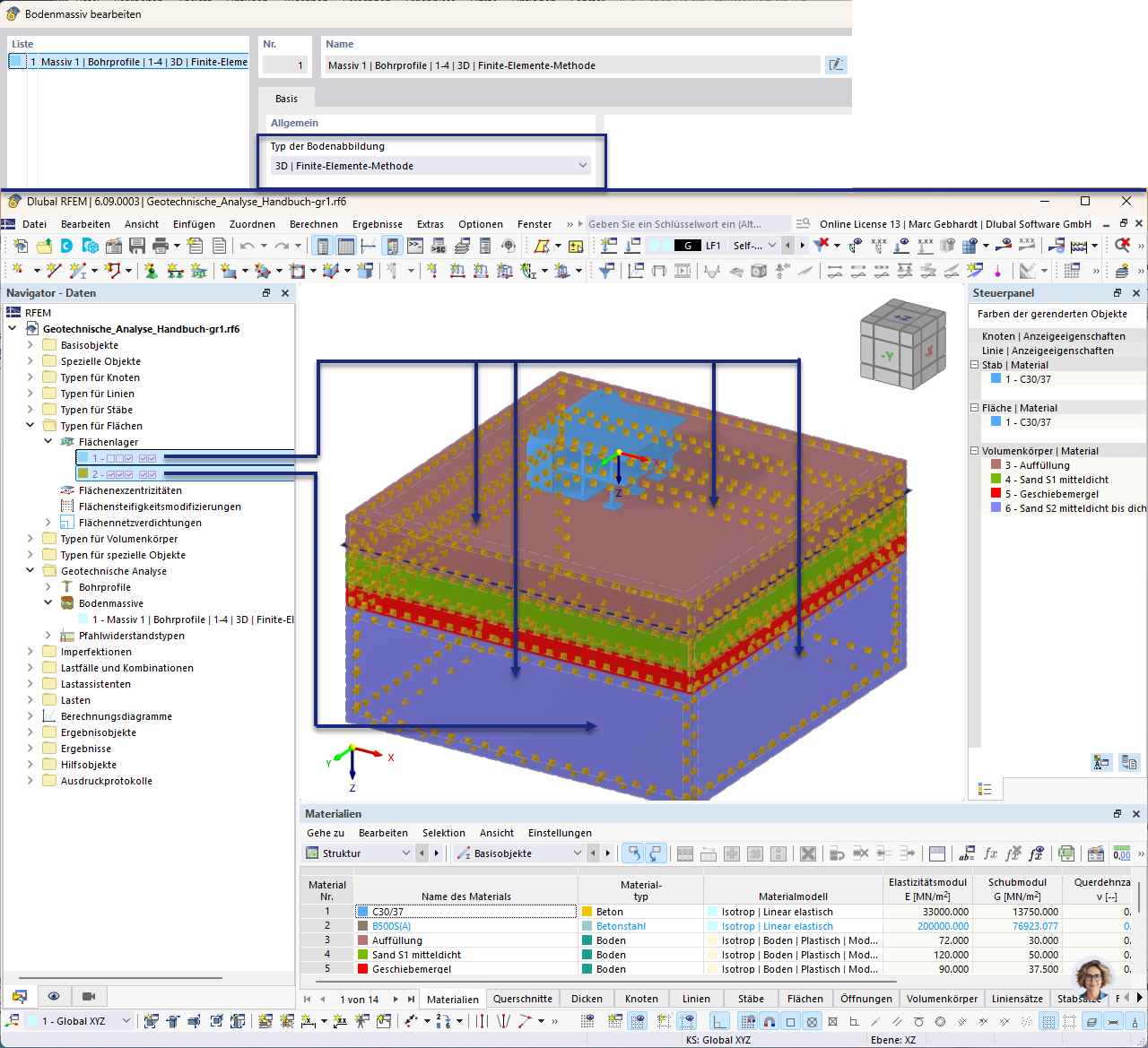

Cuando selecciona el tipo de visualización del suelo "3D | Método de elementos finitos", los apoyos en superficie se proporcionan automáticamente en las superficies exteriores del macizo del suelo. Estas se asignan como se describe en el capítulo Condiciones geométricas de contorno. La siguiente figura muestra un ejemplo de la asignación de apoyos móviles y fijos en superficie.

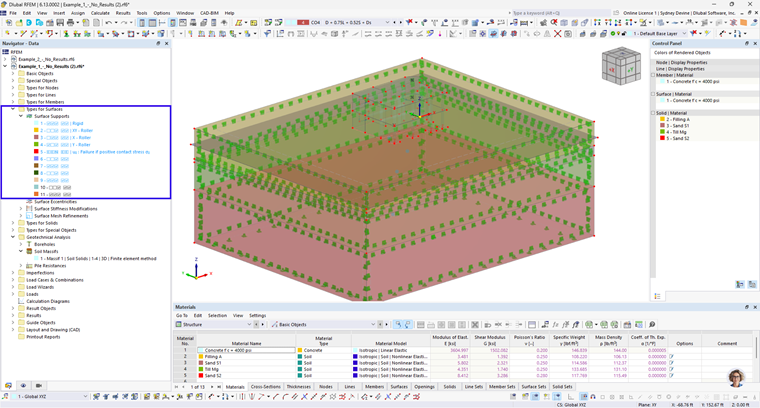

Modelo 3D de suelo con análisis FEM
