El estado inicial del suelo se analiza y determina en RFEM 6 por medio de un caso de carga que contiene las cargas que actúan antes de la construcción (por ejemplo, solo el peso propio del suelo bajo la acción de la gravedad). En el siguiente texto, se mostrarán y explicarán las entradas para crear y usar el estado inicial.
Definición del caso de carga que debería ser el estado inicial

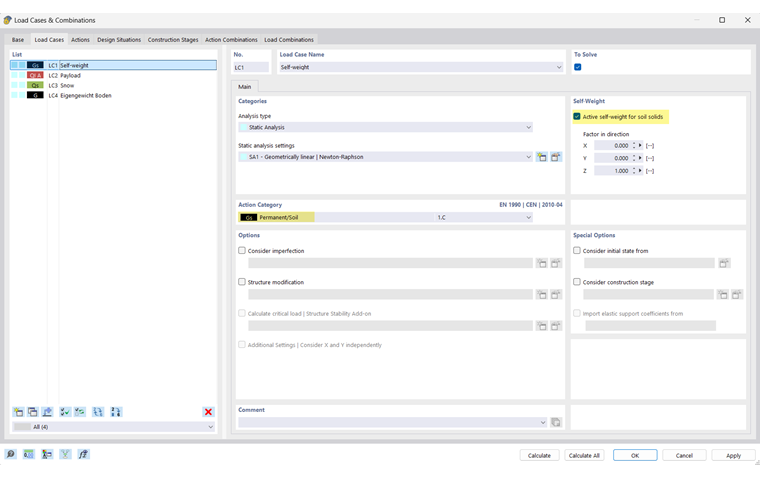

Para cargas permanentes del peso propio del suelo, la categoría de acción "Permanente/Suelo" está disponible en el complemento Análisis geotécnico. Si se selecciona esta categoría en un caso de carga, el peso propio que se puede activar solo afecta el peso de los sólidos del suelo de todo el modelo. Con tal caso de carga, se puede determinar el estado de tensión principal. La configuración de la categoría de acción "Permanente/Suelo" y la restricción resultante del peso propio en los sólidos del suelo se pueden ver en la siguiente imagen.
Opción A - Especificación manual en la combinación de cargas
Para todos los demás casos de carga y combinaciones de carga, este caso de carga se puede usar como el estado inicial. Por lo tanto, al comienzo del análisis real, cada nudo de la estructura tiene las tensiones y deformaciones del estado inicial. La configuración para el estado inicial en el cuadro de diálogo de combinación de carga se muestra y resalta en color en la imagen a continuación.
Opción B - Entrada de datos automática utilizando el asistente para combinaciones
Si se utiliza un asistente para combinaciones para generar combinaciones de carga, el estado inicial se puede establecer en el asistente para combinaciones y, por lo tanto, se puede introducir en las combinaciones de carga durante la generación.
La siguiente figura muestra el cuadro de diálogo de entrada para el asistente para combinaciones y la configuración para el estado inicial.
El estado inicial introducido por el asistente de combinaciones se puede editar sin problemas después de la generación.
Tipo de estado inicial

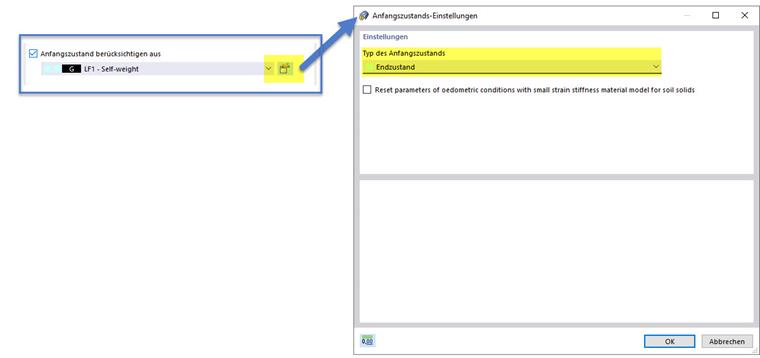

En RFEM 6, están disponibles diferentes tipos de estados iniciales. Abra la configuración para el tipo de caso de carga que se utilizará haciendo clic en el icono a la derecha de la selección, como se muestra en la imagen a continuación. Dentro del análisis geotécnico, se debe usar el tipo "Estado final" para determinar el estado inicial. Incluye todas las tensiones y deformaciones para la estructura resultantes del caso de carga seleccionado.
Se puede encontrar más información sobre los tipos existentes en el manual del programa principal.
Restablecimiento de deformaciones
Los desplazamientos en nudos del estado inicial se pueden restablecer antes de un nuevo cálculo de EF. Por ejemplo, esto es necesario para considerar el estado de tensión principal.
