Lo stato iniziale del terreno è analizzato e determinato in RFEM 6 per mezzo di un caso di carico che contiene i carichi agenti prima della costruzione (ad esempio, solo il peso proprio del terreno gravitazionale). Nel testo seguente, saranno mostrate e spiegate le voci per la creazione e l'utilizzo dello stato iniziale.
Definizione del caso di carico che dovrebbe essere lo stato iniziale

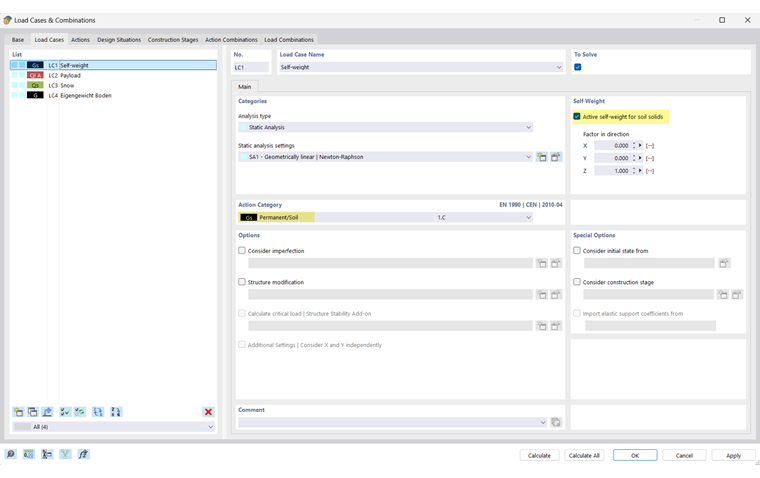

Per i carichi permanenti dal peso proprio del terreno, la categoria di azione "Permanente/Terreno" è disponibile nell'add-on Analisi geotecnica. Se questa categoria è selezionata in un caso di carico, il peso proprio che può essere attivato influenza solo il peso dei solidi del terreno dell'intero modello. Con un tale caso di carico, è possibile determinare lo stato tensionale primario. L'impostazione della categoria di azione "Permanente/Terreno" e la conseguente restrizione del peso proprio sui solidi del terreno possono essere viste nell'immagine seguente.
Opzione A - Specifica manuale nella combinazione di carico

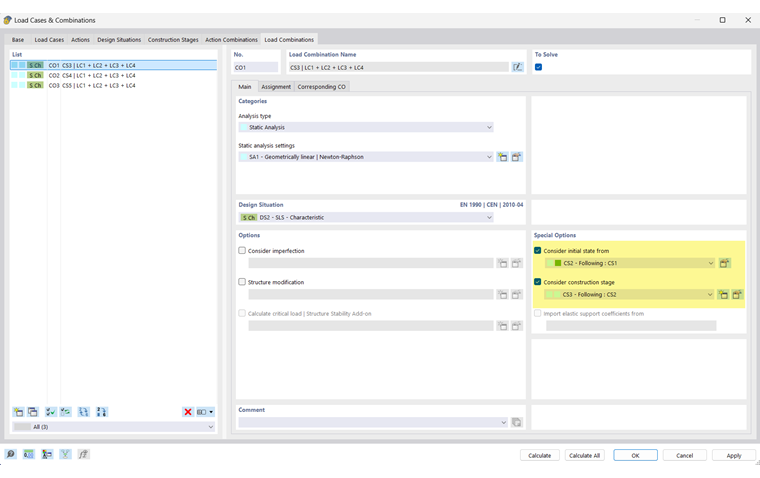

Per tutti gli altri casi e combinazioni di carico, questo caso di carico può essere utilizzato come stato iniziale. Pertanto, all'inizio dell'analisi vera e propria, ogni nodo della struttura ha le tensioni e le deformazioni dallo stato iniziale. L'impostazione per lo stato iniziale nella finestra di dialogo della combinazione di carico è mostrata ed evidenziata a colori nell'immagine seguente.
Opzione B - Inserimento automatico dei dati utilizzando la creazione guidata di combinazioni
Se si utilizza una creazione guidata di combinazioni per generare combinazioni di carico, lo stato iniziale può essere impostato nella creazione guidata di combinazioni e quindi inserito nelle combinazioni di carico durante la generazione.

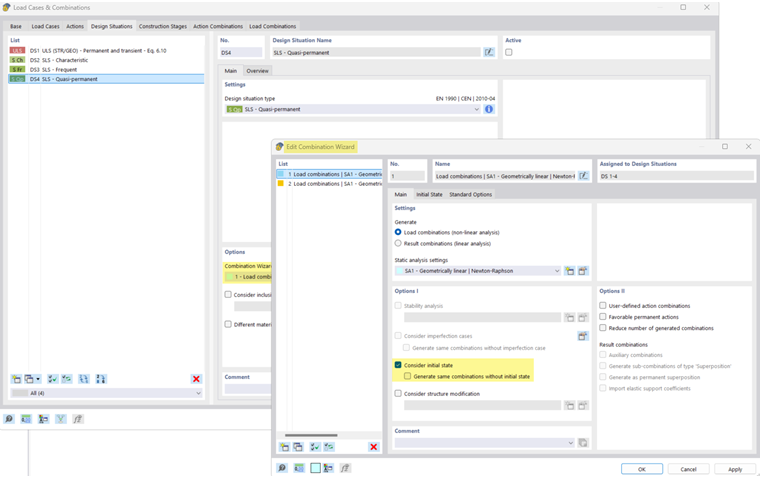

La figura seguente mostra la finestra di dialogo di input per la creazione guidata di combinazioni e l'impostazione per lo stato iniziale.
Lo stato iniziale inserito dalla creazione guidata di combinazioni può essere modificato senza problemi dopo la generazione.
Tipo di stato iniziale
In RFEM 6, sono disponibili diversi tipi di stati iniziali. Aprire l'impostazione per il tipo di caso di carico da utilizzare facendo clic sull'icona a destra della selezione, come mostrato nell'immagine seguente. All'interno dell'analisi geotecnica, il tipo "Stato finale" dovrebbe essere utilizzato per determinare lo stato iniziale. Include tutte le tensioni e le deformazioni per la struttura risultanti dal caso di carico selezionato.
Ulteriori informazioni sui tipi esistenti possono essere trovate nel manuale del programma principale.
Ripristino degli spostamenti generalizzati
Gli spostamenti nodali dello stato iniziale possono essere ripristinati prima di un ulteriore calcolo EF. Ad esempio, questo è necessario per considerare lo stato tensionale primario.
