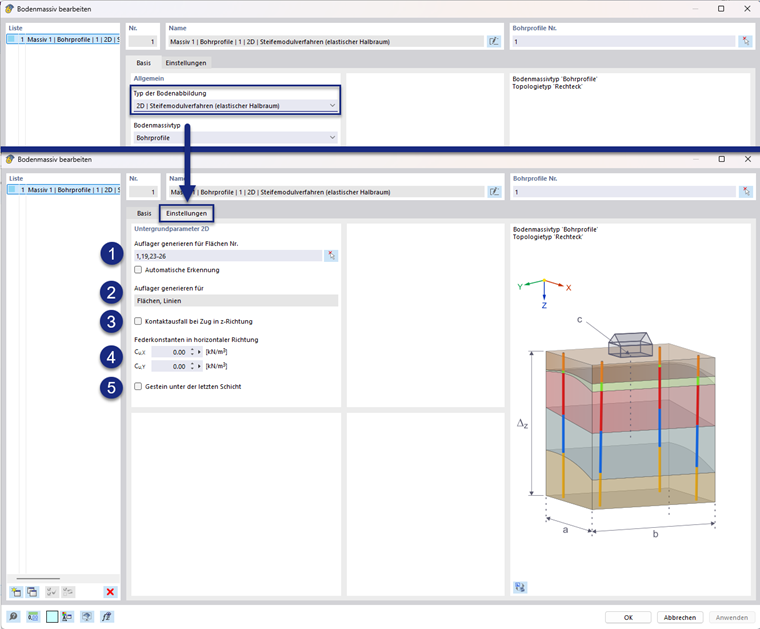

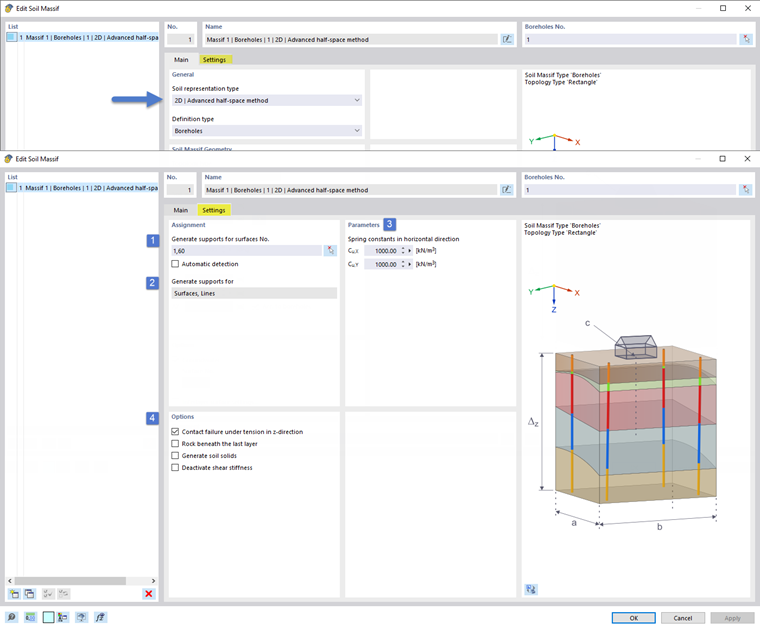

Quando si seleziona il tipo di rappresentazione del terreno "2D | Procedimento del modulo di rigidezza", vengono previste delle molle alla base della fondazione che simulano la rigidezza di base del terreno definito. Dopo la selezione di questo tipo, appaiono impostazioni aggiuntive per definire i parametri del sottosuolo 2D. L'immagine seguente mostra la finestra di dialogo di input con le opzioni numerate.

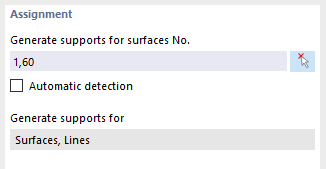

Assegnazione
1 - Selezione delle superfici da caricare
Le superfici su cui devono essere disposti gli appoggi possono essere inserite qui nel campo o selezionate graficamente tramite il pulsante accanto al campo di testo. Inoltre, è possibile far riconoscere automaticamente le superfici da caricare da RFEM selezionando la casella "Riconoscimento automatico".
2 - Generazione degli appoggi
Nella seguente sezione è indicato per quali tipi di appoggi (nodi, linee e superfici) devono essere generate le rigidezze delle molle. Attualmente, i tipi base superficie e linea sono impostati in modo fisso. Le basi sul procedimento del modulo di rigidezza e il calcolo delle molle di bordo sono fornite nella sezione pertinente delle Basi teoriche.
Parametri

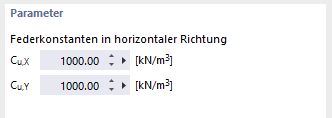

3 - Costanti delle molle in direzione orizzontale
I campi di input associati a questo punto definiscono le costanti elastiche traslatorie in direzione orizzontale che sono associate alle condizioni di appoggio generate.

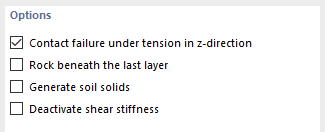

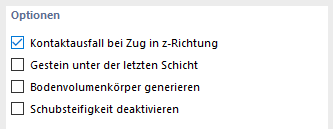

Opzioni
4.1 - Nonlinearità - Cedimento in trazione
Selezionando questa casella di controllo, vengono assegnate alle condizioni di appoggio generate delle nonlinearità che portano a un cedimento in caso di sollecitazione di trazione perpendicolare alla superficie supportata.
4.2 - Roccia sotto l'ultimo strato
Questo pulsante controlla l'approccio di uno strato incomprimibile sotto l'ultimo materiale del terreno definito tramite un profilo di perforazione o un corpo volumetrico del terreno. Ciò stabilisce una profondità massima limite fissa per il calcolo dei parametri di bedding.
4.3 - Generare corpo volumetrico del terreno
Questa opzione controlla il calcolo della configurazione del terreno per l'intera superficie da caricare.
- Generare corpo volumetrico del terreno - inattivo
Se l'opzione è inattiva, la stratificazione del terreno viene determinata internamente dai profili di perforazione. Questa soluzione non offre una visione sulla stratificazione generata. Per masse di grandi dimensioni con contemporaneamente strati di spessore molto ridotto, la soluzione può risultare più efficiente in termini di performance in fase di preparazione del calcolo.
- Generare corpo volumetrico del terreno - attivo
Se l'opzione è attiva, la stratificazione del terreno dai profili di perforazione viene determinata mediante la generazione dei corpi volumetrici del terreno. Questa soluzione consente una visione sulla stratificazione generata. Poiché i corpi volumetrici sono mescolati, questo approccio potrebbe risultare meno efficiente in termini di performance in fase di preparazione del calcolo.

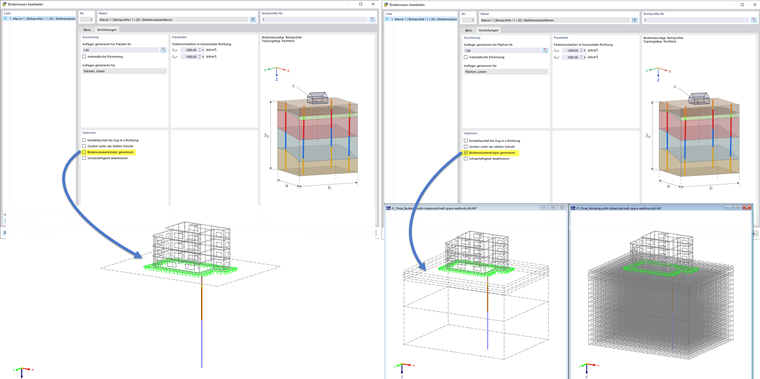

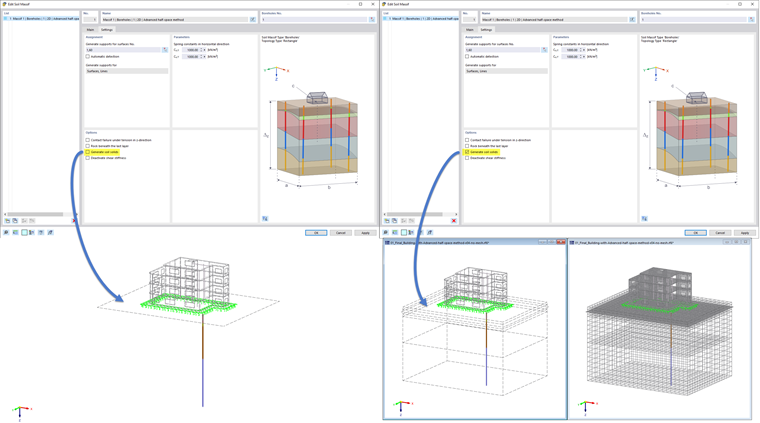

Per impostazione predefinita, il campo non è attivato. L'immagine sotto mostra il significato dell'opzione "Generare corpo volumetrico del terreno".
4.4 - Disattivare rigidezza tangenziale
Questa opzione consente di controllare la componente della rigidezza della molla tangenziale Cv,xz o Cv,yz per gli appoggi superficiali generati. Queste possono essere considerate e determinate nel corso del procedimento del modulo di rigidezza. Se necessario, la rigidezza della molla tangenziale può essere impostata a zero, in modo che venga utilizzato solo il coefficiente di bedding normale nella direzione z Cu,z.

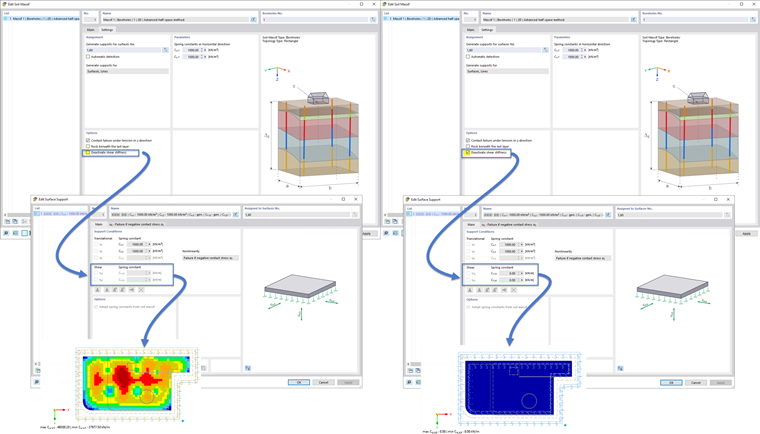

L'immagine seguente illustra l'effetto dell'opzione "Generare corpo volumetrico del terreno" per i coefficienti di bedding dal procedimento del modulo di rigidezza.
Appoggi generati

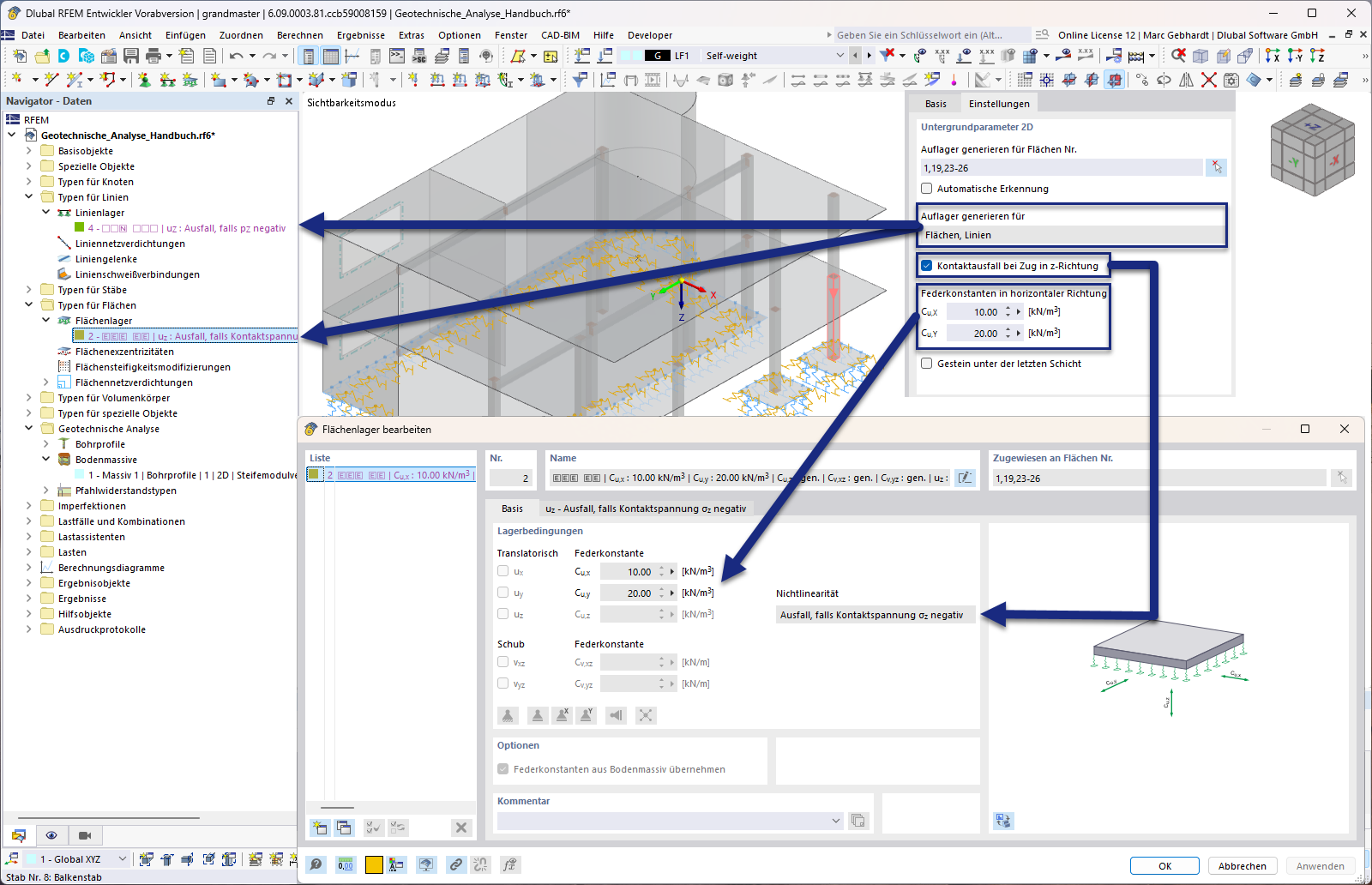

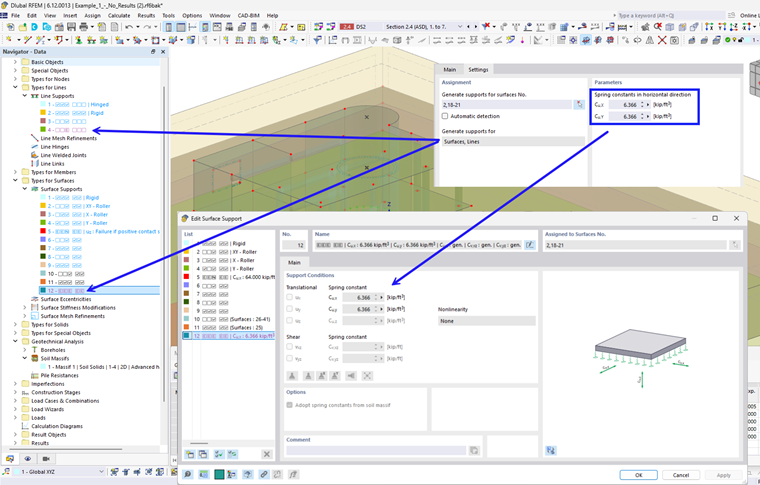

L'immagine seguente mostra un esempio degli appoggi generati dalle impostazioni dei parametri del sottosuolo 2D.
