В пределах расчетного раздела должны быть заданы граничные условия силы и перемещения для граничных поверхностей отсечения, чтобы определить влияние внешних областей. Для этого компоненты перемещений граничных поверхностей обычно устанавливаются равными нулю.

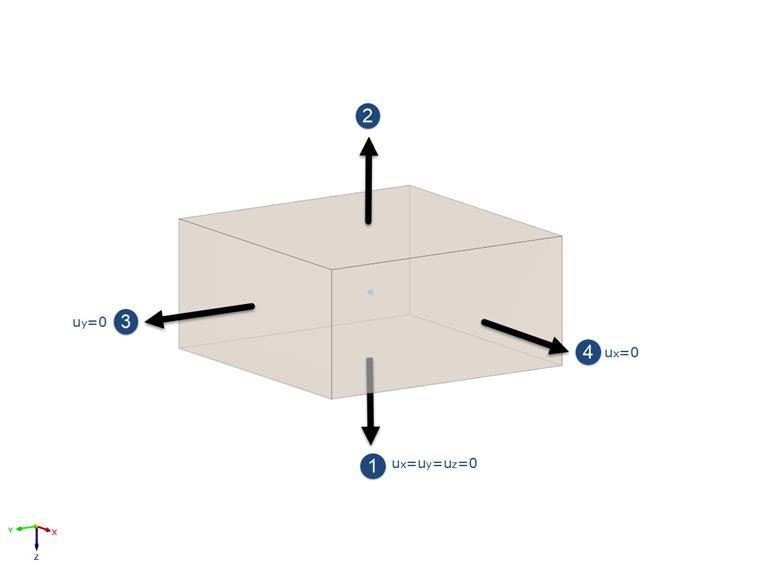

На рисунке ниже показаны предустановленные по умолчанию условия опирания для граничных поверхностей объема грунта, который будет рассчитан в программе RFEM 6. При необходимости их можно легко редактировать.
Граничные условия перемещения на рисунке определены следующим образом:
- (1) - Площадь базы: неподвижная опора с ux = uy = uz = 0
- (2) - Поверхность: площадь свободного края
- (3) - граничная поверхность в плоскости xz: Плоская опора при uy = 0, ux ≠ 0 и uz 0
- (4) - граничная поверхность в плоскости yz: Плоская опора при ux = 0, uy ≠ 0 и uz 0
