Conditions aux limites géométriques

Aux limites de la section de calcul, les conditions aux limites d’effort et de déplacement doivent être définies pour les surfaces limites de coupure afin de déterminer l’influence des zones extérieures. Pour ce faire, les composants des déplacements des surfaces de contour sont généralement définis à zéro.

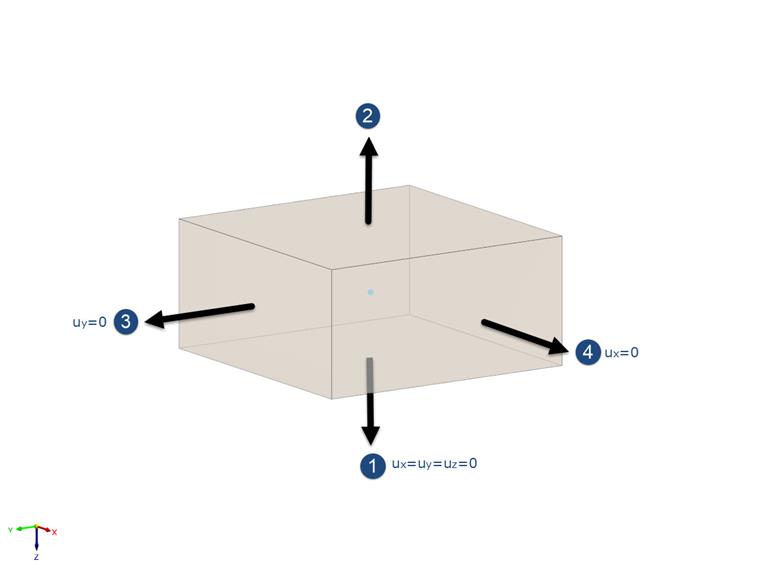

La figure ci-dessous montre les conditions d’appui prédéfinies par défaut pour les surfaces aux limites du volume de sol à analyser dans RFEM 6. Ceux-ci peuvent être modifiés de manière flexible, si nécessaire.

Les conditions aux limites de déplacement sur la figure sont définies comme suit :

  • (1) - Surface de base : appui fixe avec ux = uy = uz = 0
  • (2) - Aire de la surface : surface de contour libre
  • (3) - Surface de contour dans le plan xz : palier lisse avec uy=0, ux≠0 & uz≠0
  • (4) - Surface de contour dans le plan yz : palier lisse avec ux=0, uy≠0 & uz ≠0
