Plusieurs types de barres sont disponibles dans la boite de dialogue de définition des barres. Les propriétés des types de barres sont détaillées dans le chapitre Barres - Général du manuel de RFEM 6. En plus des types de barres proposés par RFEM, le module complémentaire Analyse géotechnique prend en charge les types de barres « Pieux » et « Ancrage », détaillés ci-dessous.
Pieux

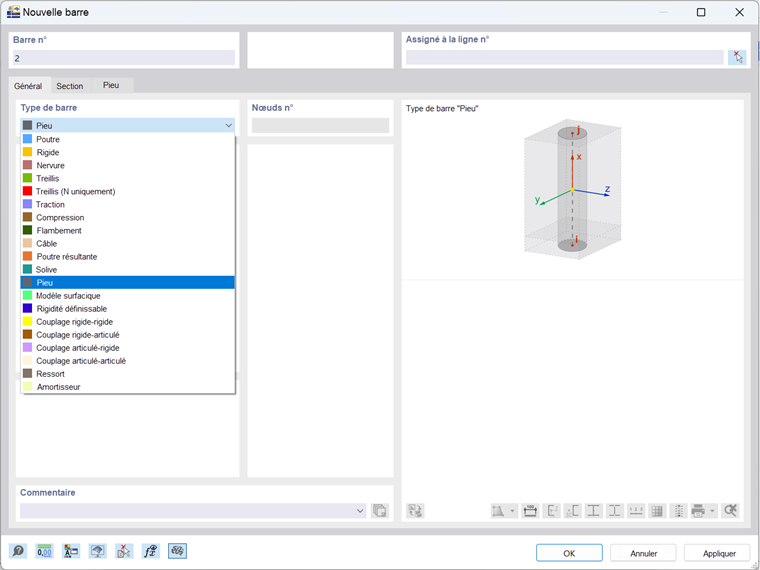

L’image suivante montre comment sélectionner le type de barre « Pieu » dans la boite de dialogue :
Les pieux disposent des options suivantes :
- Articulations
- Excentrements
- Points intermédiaires de résultats et
- Désactiver pour le calcul
Pour en savoir plus sur ces options, consultez le chapitre Barres du manuel de RFEM 6. L’onglet « Section » permet d’assigner la section ainsi que le matériau, comme à l’accoutumé.
Frottement latéral et pression à la pointe
Les pieux sont supportés dans le solide de sol par leur frottement latéral et la pression à la pointe. L’entrée de ces résistances se fait dans l’objet « Type de résistance de pieu ».

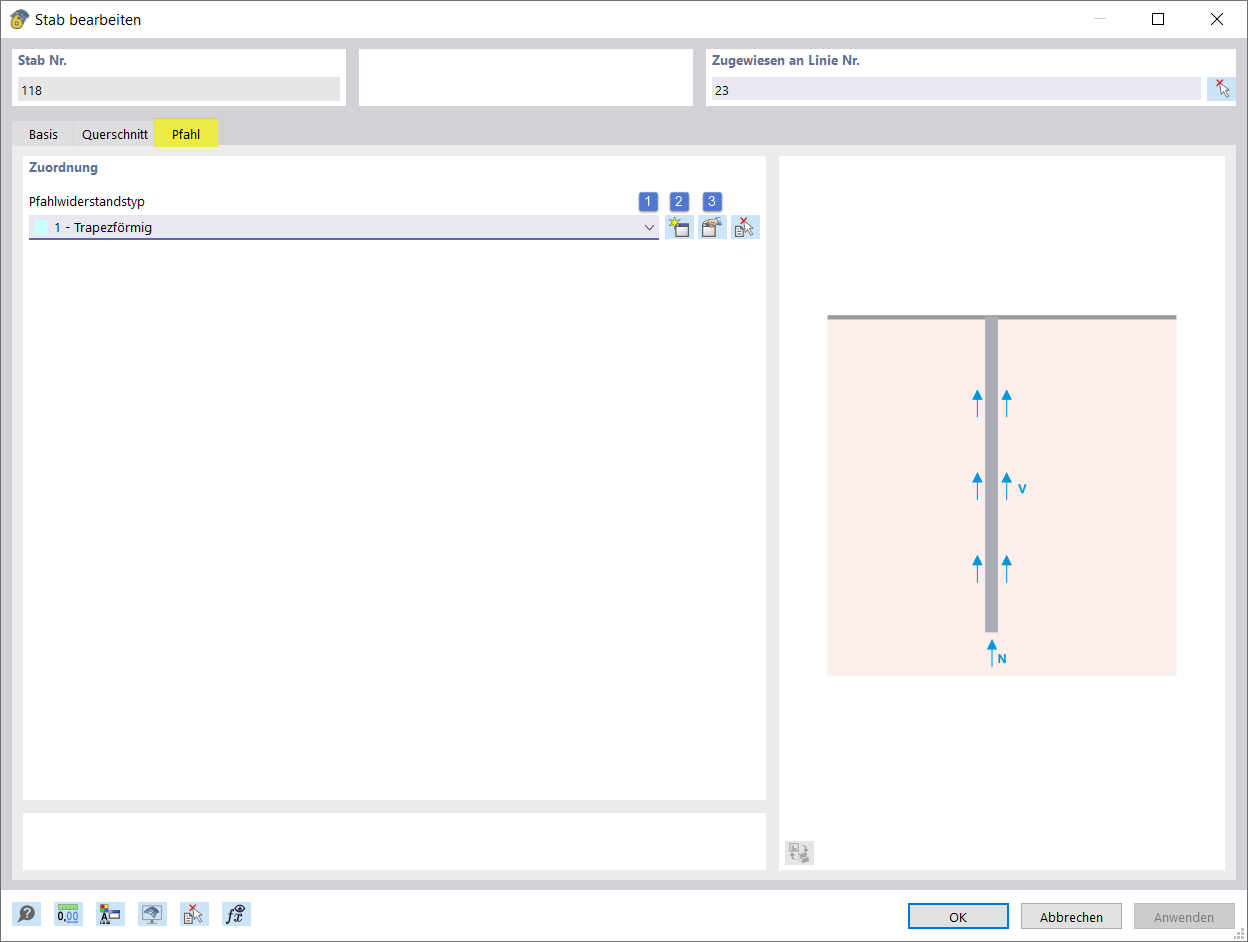

Lorsqu’on sélectionne le « Pieu » comme type de barre, un onglet supplémentaire « Pieu » apparaît. Cet onglet permet d’assigner le type de résistance de pieu ((1) dans l’image), de le créer ((2) dans l'image) ou de le modifier ((3) dans l’image).
La boite de dialogue du type de résistance de pieu est illustré dans l’image suivante.
Les valeurs de résistance par frottement latéral du fût peuvent être définies dans la partie supérieure. Deux types de distribution de la résistance par frottement latéral sont disponibles : trapézoïdale et variable.
- Le réglage trapézoïdal permet d’entrer la résistance à la tête du pieu comme valeur de départ et à la base du pieu comme valeur finale. Entre les deux, une variation linéaire des valeurs de résistance entre le début et la fin est présumée.
- Le réglage variable permet de répartir la résistance en couches, chaque couche recevant une variation linéaire.
La résistance au cisaillement ainsi que la rigidité au cisaillement pour les positions de début, de fin ou x, doivent être définies à chaque fois.

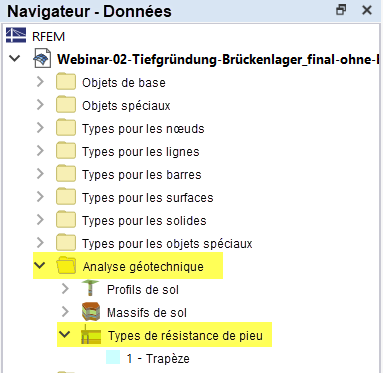

Le type de résistance de pieu est répertorié dans le dossier « Analyse géotechnique » du navigateur, et peut être directement ouvert, modifié ou créé à partir de là.
Maillage
Lors de la création du maillage EF du modèle, les exigences suivantes doivent être prises en compte pour les pieux.
Maillage indépendant

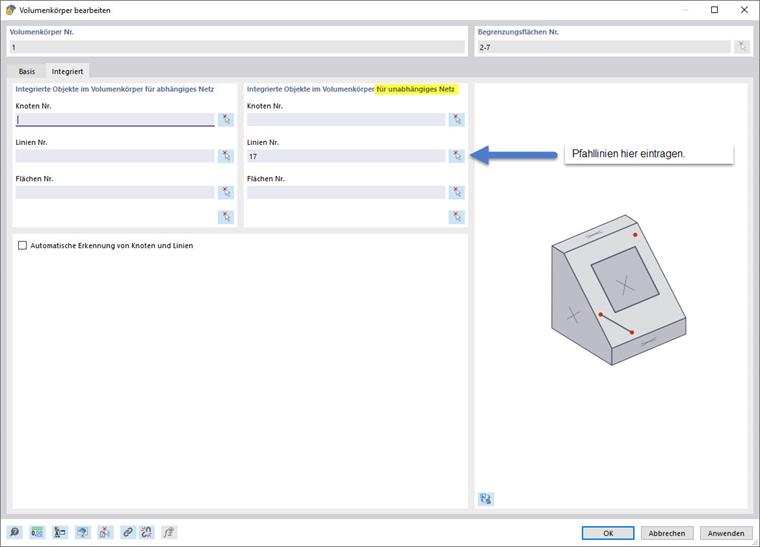

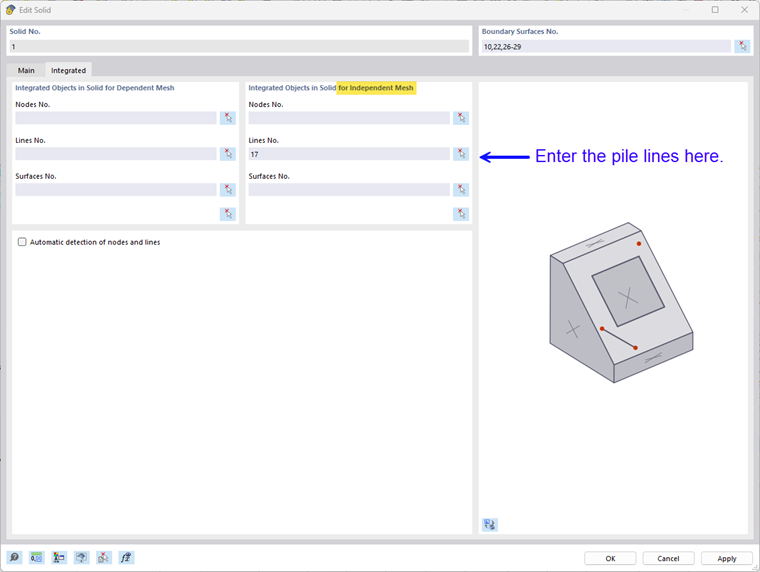

Les pieux nécessitent un maillage indépendant de celui du solide de sol environnant. Pour que le maillage soit créé de manière indépendante, la ligne du pieu doit d’abord être assignée comme un objet intégré du solide de sol. Vous pouvez contrôler cela à l’aide réglage montré ci-après dans le solide de sol.
Nœud de tête du pieu

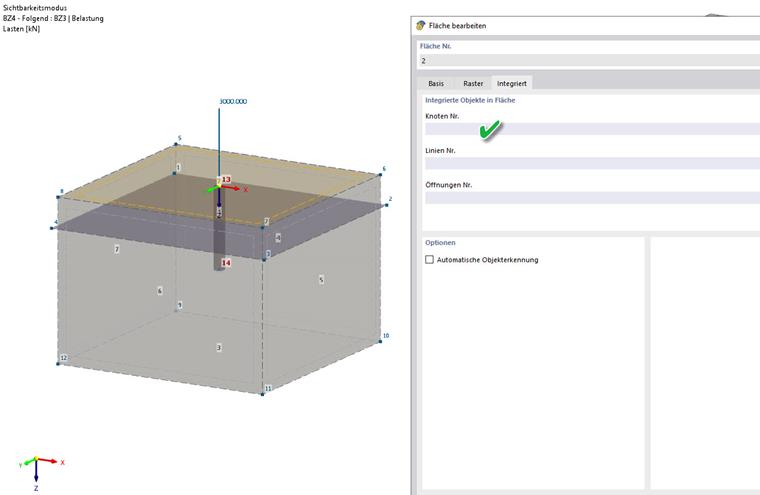

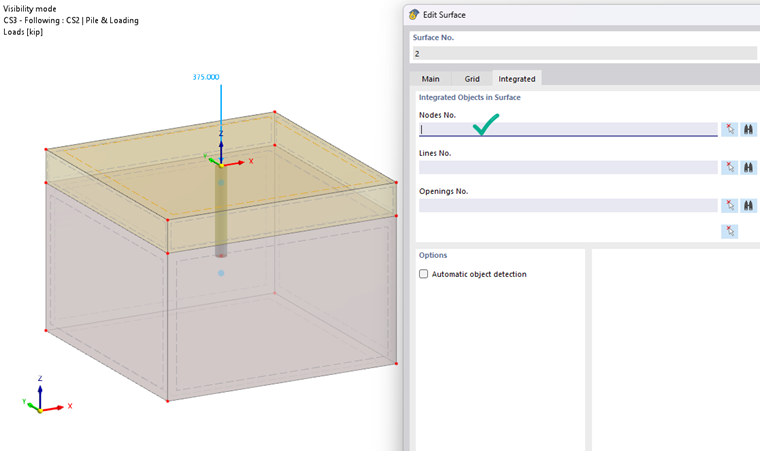

Il est important que le nœud de la tête du pieu ne soit pas défini comme un objet intégré de la surface du terrain, car cela peut entraîner une application des charges erronée, et des erreurs de calcul. Vous pouvez vérifier cela comme le montre l’image suivante.
Taille des éléments finis
Il est recommandé d’utiliser une taille d’élément pour le sol environnant qui correspond au maximum à la taille du diamètre du pieu. Vous pouvez régler cela via le paramétrage global du maillage ou via un raffinement du maillage de solide.
De plus, les pieux devraient être maillés plus finement que le solide de sol environnant. La taille des éléments peut correspondre à la moitié de la taille des éléments du maillage du solide de sol. Pour cela, un raffinement de maillage peut être assigné aux lignes des pieux.
Ancrage

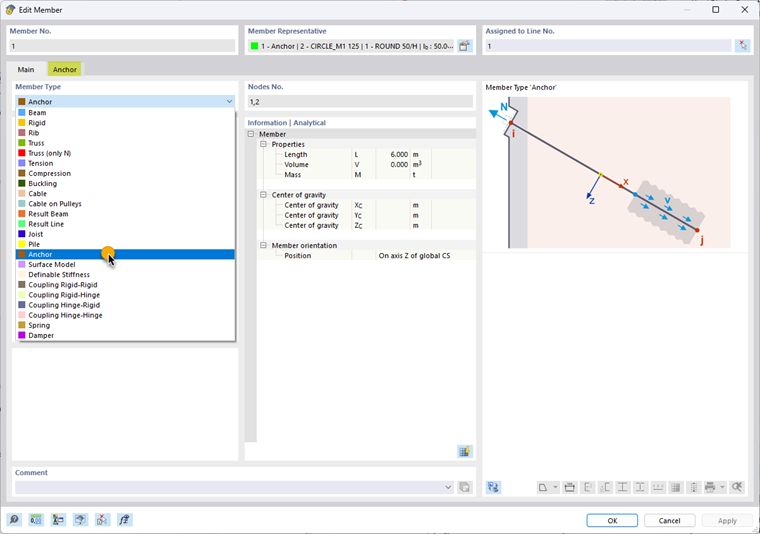

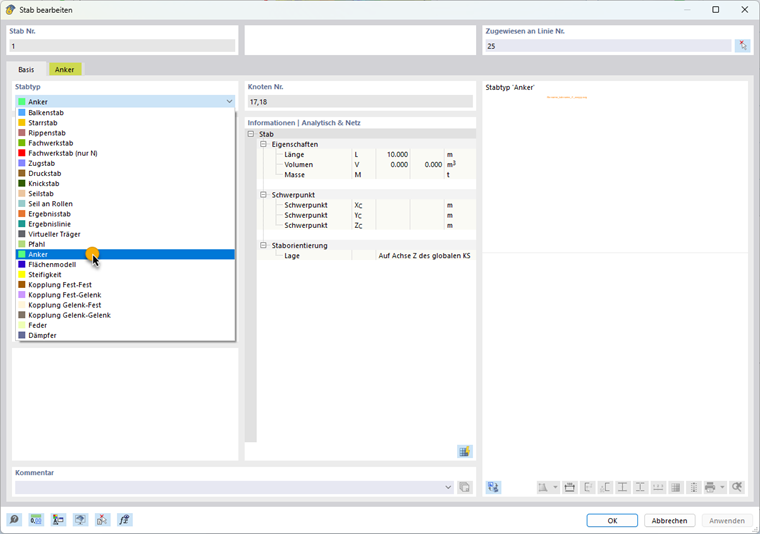

L’image suivante montre comment sélectionner le type de barre « Ancrage » dans la boite de dialogue :

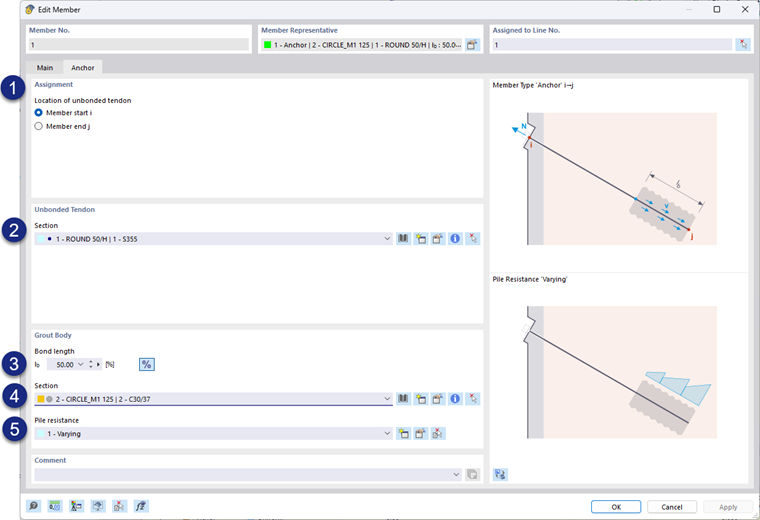

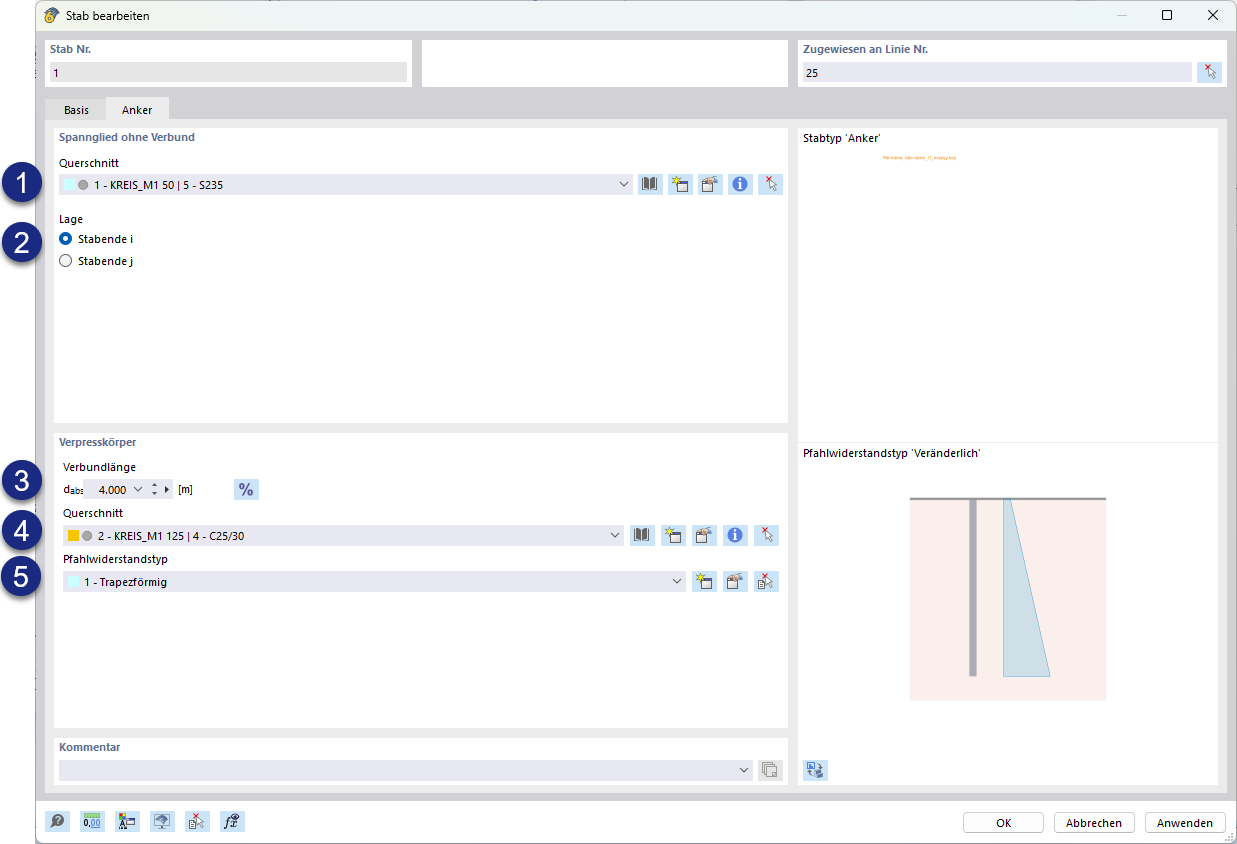

En sélectionnant le type de barre « Ancrage », un onglet spécial apparaît dans la boite de dialogue d’entrée, comme le montre l’image suivante :
Ici, les propriétés des composants individuels d’un ancrage sont modifiables séparément. Il s’agit d’une part d’un toron non adhérent avec le sol environnant et d’un scellement avec des propriétés d’adhérence. Sous (1), la position de la partie toron sur la ligne assignée peut être définie, i représentant le début et j la fin. S’ensuit sous (2) la section de la partie toron. Dans la partie inférieure de la boite de dialogue, les propriétés du scellement peuvent être modifiées. Sous (3), la longueur d’adhérence peut être définie, soit en mesure absolue ou en pourcentage (commutable via le symbole pourcentage). Ensuite, la section peut être sélectionnée sous (4) et le type de résistance de pieu sous (5).

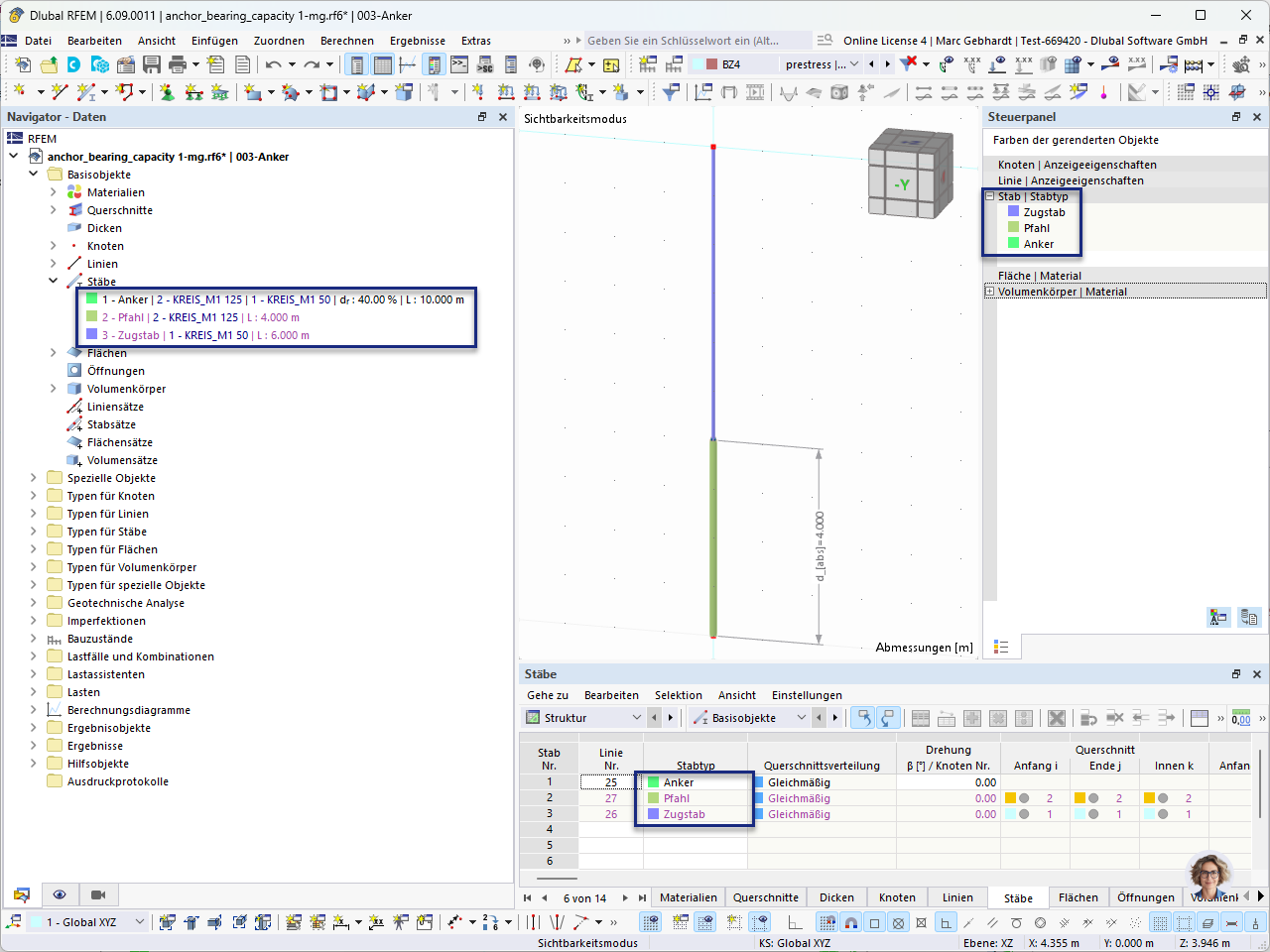

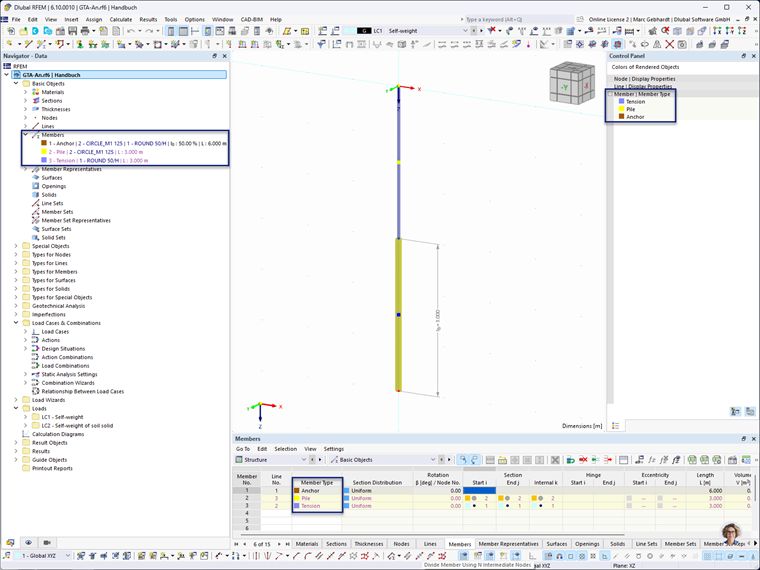

Après avoir sélectionné le type de barre « Ancrage », chaque élément est automatiquement généré comme une barre distincte en fonction de la longueur d’adhérence sélectionnée. Deux nouvelles barres sont ainsi créées : le scellement comme type de barre « Pieu » et le toron non adhérent comme type de barre « Traction ». Voir l’image suivante :

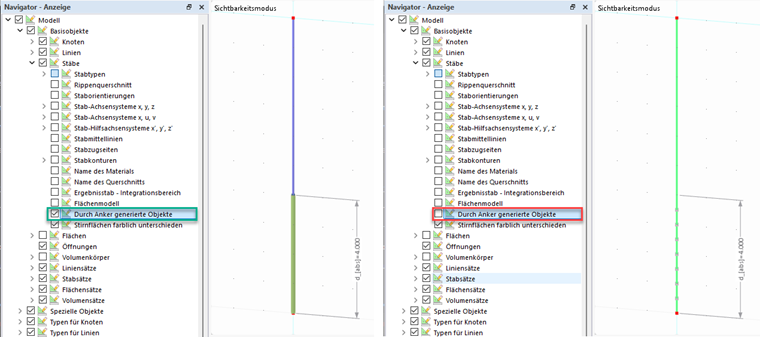

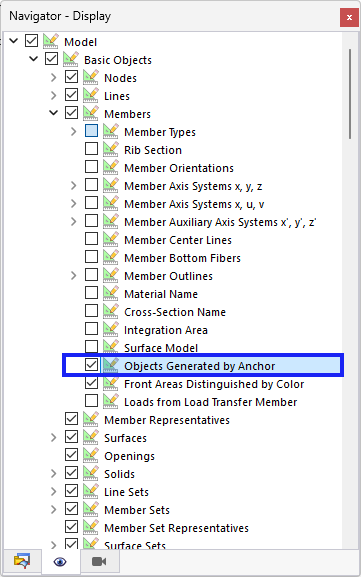

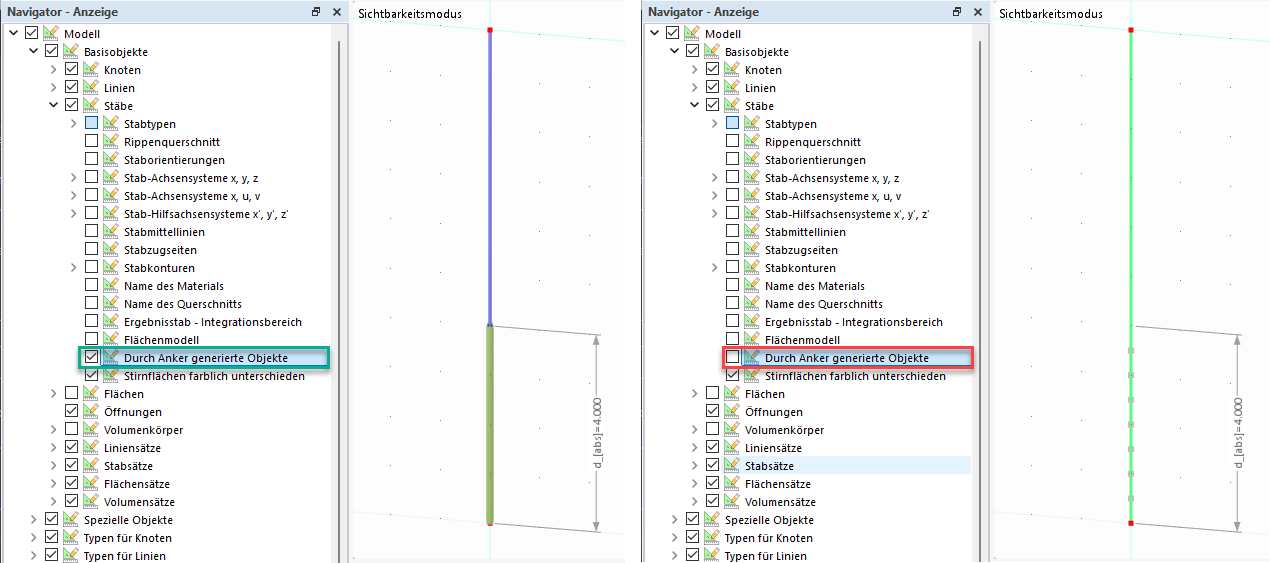

L’affichage des barres générées peut être activé dans le « Navigateur - Afficher », avec l’option « Objets générés par ancrage » sous « Modèle | Objets de base | Barres », comme le montre l’image suivante :
