Vous pouvez entrer les données pour le type de massif de sol Rondins de forage de sol dans la boîte de dialogue ci-dessous.
Profils de sol

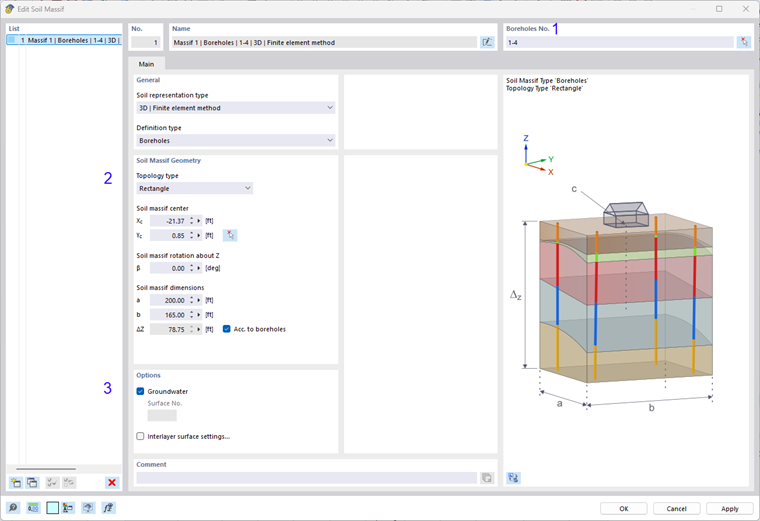

Dans la zone (1), les profils de sol à partir desquels le massif doit être généré doivent être assignés au massif. Cela peut être fait directement en entrant le numéro du profil correspondant dans le champ correspondant ou par sélection graphique.
Géométrie du massif de sol
Dans la zone (2), la géométrie du massif de sol est définie. Le type de topologie décrit la forme de la base du massif.
Précisez le centre de la surface du massif de sol. Les valeurs a et b décrivent les longueurs totales des bords extérieurs du massif.
Le bord supérieur du massif résulte du bord supérieur des profils de sol. La profondeur du massif est décrite par ΔZ.
Une rotation autour de l’axe z peut être définie pour le massif.
options
Si vous souhaitez considérer le niveau de la nappe phréatique dans l’analyse ultérieure du massif de sol, cochez la case correspondante dans les Options dans la zone (3). Cocher la case permet de générer la surface de l’eau souterraine à partir des niveaux d’eau souterraine respectifs des profils de sol assignés et de l’entrer dans le champ de la case à cocher.
Vous pouvez également y activer la case « Paramètres pour les interfaces de couche ». Cela crée un onglet du même nom à côté de l'onglet Général du massif de sol. Vous pouvez définir ici les points d'appui des splines qui définissent les limites de la couche.

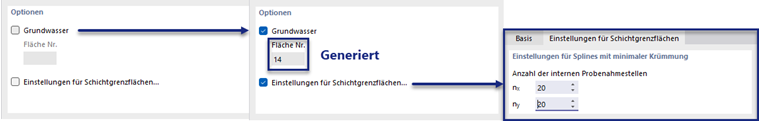

Les deux options et leurs effets sont affichés dans la figure suivante.
Générer
Si le massif de sol est entièrement décrit par les valeurs d’entrée, vous pouvez le créer en cliquant sur « OK » ou « Appliquer ».
Avec la fonction Générer, un massif de sol composé d'un {%}05942 solide de type « Sol »]] par couche est créé selon la géométrie et la couche spécifiées à partir des échantillons de sol. Pour cela, les surfaces de contour des couches de sol des solides sont approximées à l’aide de surfaces de type NURBS. Si un type bidimensionnel est sélectionné comme Type d'image de sol, les solides générés sont désactivés pour le calcul car ils ne sont nécessaires que pour la détermination des constantes élastiques de l'appui.
De plus, les appuis surfaciques des surfaces limites latérales et inférieures sont générées si elles ont été sélectionnées comme une représentation de sol en trois dimensions. Un appui surfacique articulé est défini sur sa face inférieure et des appuis mobiles sont sélectionnés pour les surfaces de contour latérales, ce qui permet des déplacements parallèles à la surface.

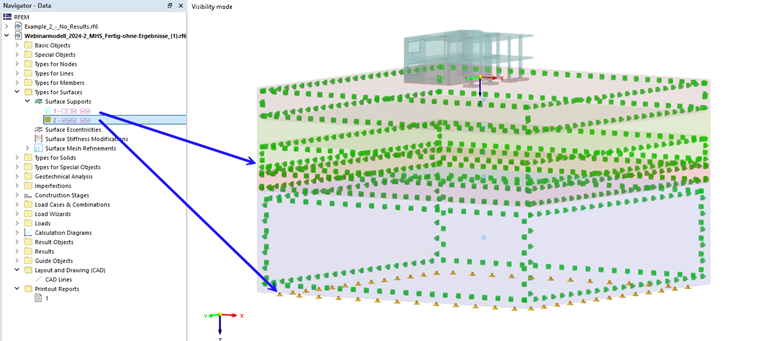

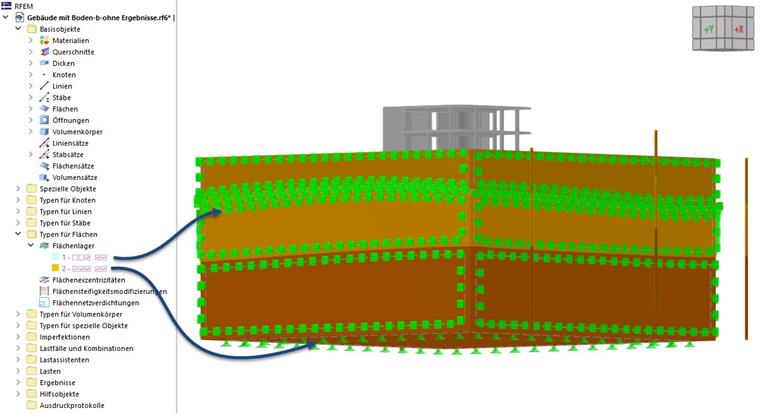

L'appui généré peut être trouvé et affiché dans le sous-dossier Appuis surfaciques du dossier Types pour les surfaces dans le Navigateur - Données. L’illustration suivante le montre.
Vidéo
La vidéo suivante présente la procédure de création de massifs de sol à partir des profils de forage dans RFEM 6.
>
