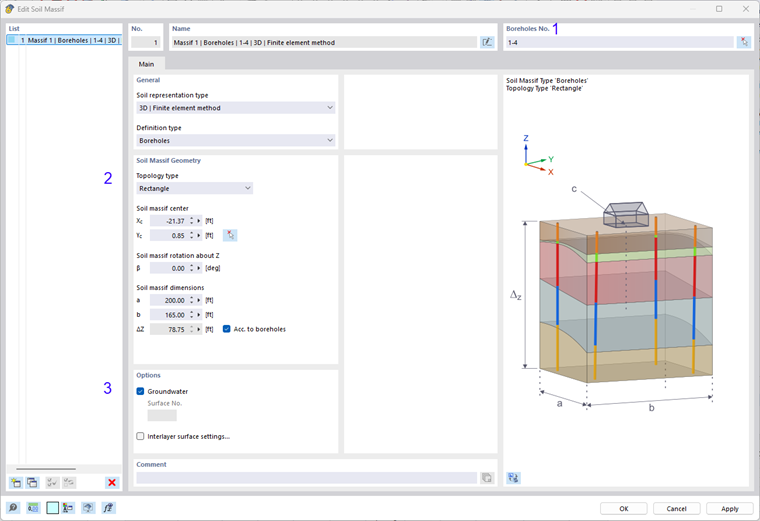

您可以在下面的对话框中为土体类型钻孔工况输入数据。
土样
在区域 (1) 中，用于生成地块的土样必须分配给地块。 可以通过在相应栏中输入相应样品的编号或选择图形选择来完成。
土层的几何形状
区域 (2) 中定义了土层的几何形状。 用户可以在“拓扑类型”中选择坡脚的形状。
输入土层表面的中心。 a 和b 的值描述了岩层外部边缘的总长度。
层的上边缘由土样的上边缘产生。 地形的高度用ΔZ表示。
可以定义土层绕 z 轴的旋转。
选项
如果在随后的土层分析中要考虑地下水位，则必须在第 (3) 部分中的选项中勾选相应的复选框。 勾选该复选框后，由已分配的土壤样本的地下水位生成地下水面，并将其输入该复选框中。
用户也可以在该处勾选“层与层之间的设置”复选框。 在土层的基本选项卡旁会出现一个相同名称的选项卡。 用户可以在该处定义样条曲线的支座点。

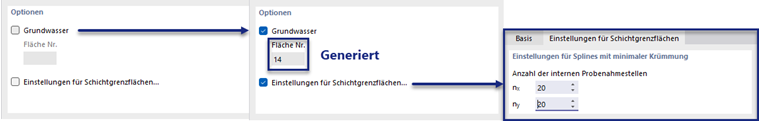

下图显示了这两个选项及其影响。
生成
如果土层完全由输入值描述，可以点击“确定”或“应用”创建新的土层，
使用生成功能可以根据给定的几何形状和层理土样创建一个土层，每层由一个 个类型为“土” 的实体组成。 实体土层的边界面近似为 NURBS 曲面。 如果在土的类型选择二维类型，生成的实体对于计算不被激活，因为它们只用于确定支座的弹性常数。
此外如果选择 为土层三维模拟，则生成侧边界面和下边界面的面支座。 在底部定义一个铰接面支座，在两侧边缘面上定义一个允许平行于面位移的铰接支座。

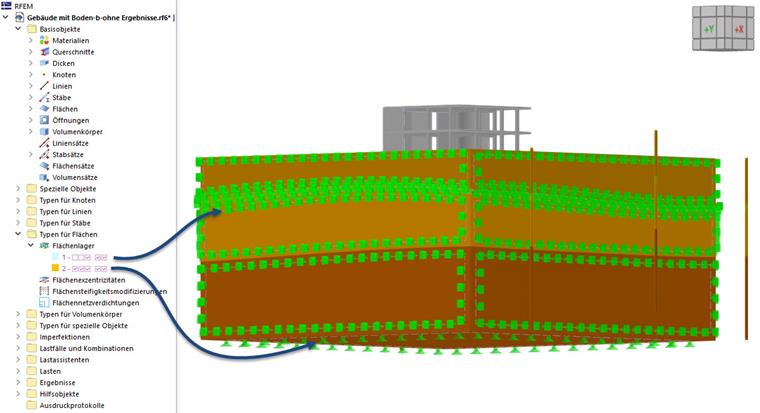

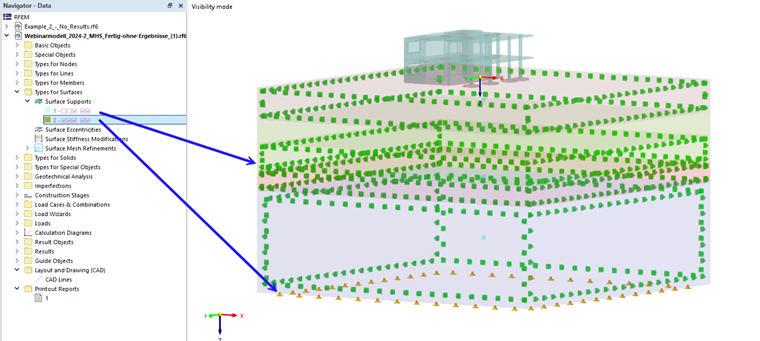

在导航器-数据的面类型文件夹下的面支座子文件夹中可以找到生成的支座。 如下图所示。
视频

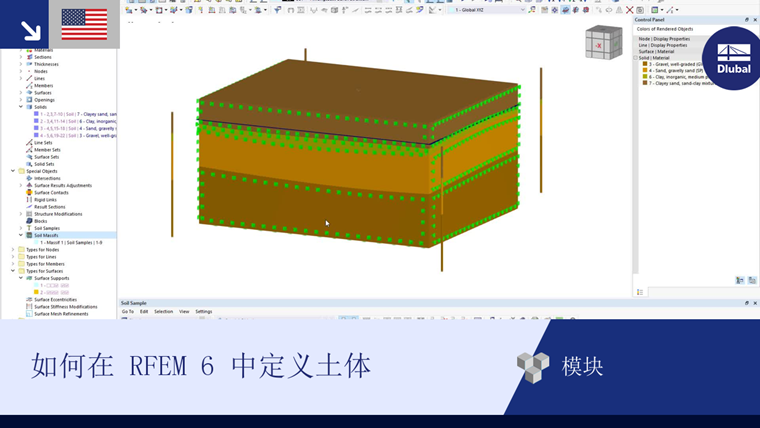

下面的视频简要介绍了在 RFEM 6 中由钻孔圆木创建土层的过程。
>
