几何边界条件

在计算截面的极限处，必须定义截断边界的力和位移边界条件，以便确定外部区域的影响。 为此，边界面的位移分量通常为零。

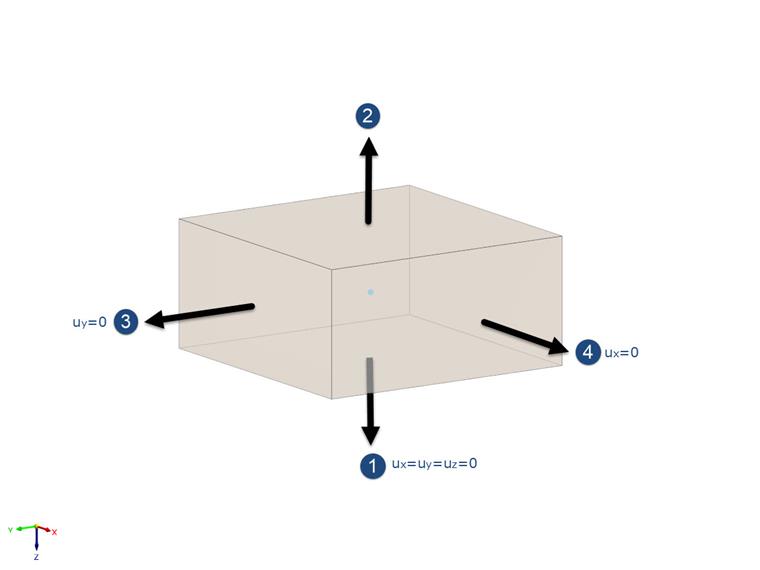

下图显示了在 RFEM 6 中要分析的土体边界面的默认支座条件。 如有必要，可以对其进行灵活编辑。

待分析土体边界面的支座条件

图中位移边界条件定义如下：

• (1) - 底面： 固定支座 u_x = u_y = u_z = 0
• (2) - 面： 自由边缘区域
• (3) - 在 xz 平面上的边界面： 普通支座 u_y = 0, u_x ≠ 0 & u_z 0
• (4) - yz 平面上的边界面： 普通支座 u_x = 0, u_y ≠ 0 & u_z 0
