Section de calcul

Par rapport au sol réel, le maillage des éléments a une étendue limitée. Afin d'éviter une influence falsificatrice importante des bords du maillage, ils doivent être suffisamment espacé de la structure modélisée.

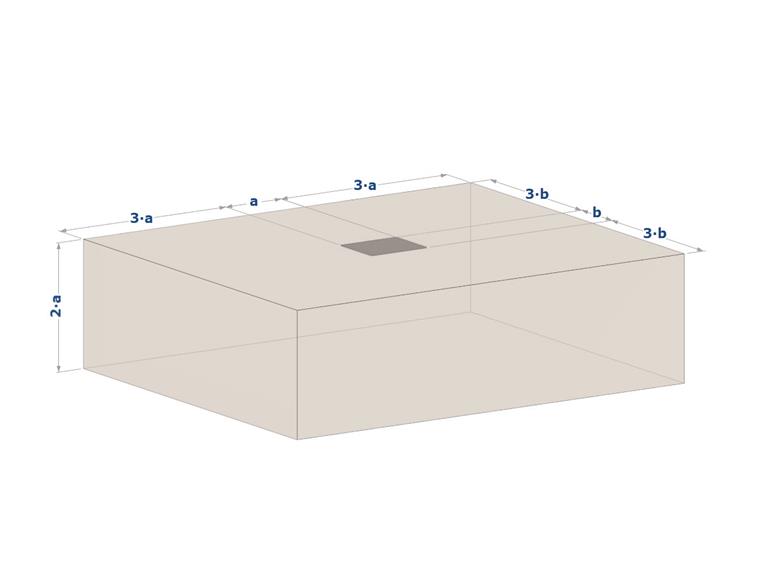

La figure suivante fournit des valeurs de référence pour les cotations de la section de plancher à considérer, basées sur [1 ].

Remarques supplémentaires

  • La taille de la section de calcul doit être modifiée dans les calculs préliminaires et l’influence sur les résultats doit être examinée. Si les résultats ne changent que légèrement aux emplacements déterminants lors de l’augmentation des distances aux bords, la section de calcul peut être considérée comme suffisamment grande.
  • Les dimensions de la section de calcul peuvent résulter du profil de sol existant, par exemple en raison de couches de sol fortement déformables encastrées.
  • Lorsque vous sélectionnez des sections de calcul toujours plus profondes, assurez-vous que les propriétés de matériau correspondantes sont prises en compte, car la rigidité du sol augmente généralement considérablement avec la profondeur. Si cela n’est pas pris en compte lors de la sélection des lois de matériau et des paramètres de matériau, des déplacements invraisemblables (par exemple le tassement des fondations) peuvent survenir. [1]
