Das Elementnetz besitzt gegenüber dem real anstehenden Boden eine begrenzte Ausdehnung. Um keinen signifikant verfälschenden Einfluss aus den Rändern des Netzes zu erhalten, müssen diese einen ausreichenden Abstand zum modellierten Bauwerk aufweisen.

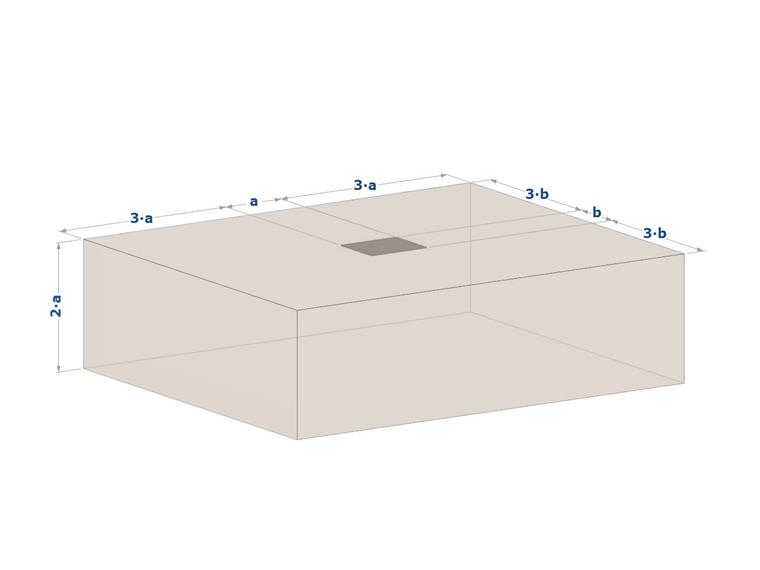

In der nachfolgenden Abbildung werden Richtwerte für die Abmessungen des zu berücksichtigenden Bodenausschnittes in Anlehnung an [1] geboten.
Ergänzende Hinweise
- Es sollte in Vorberechnungen die Größe des Berechnungsausschnittes variiert und der Einfluss auf die Ergebnisse untersucht werden. Wenn sich die Ergebnisse bei Vergrößerung der Randabstände an den maßgeblichen Stellen nur noch geringfügig ändern, dann kann der Berechnungsausschnitt als hinreichend groß angesehen werden.
- Es kann vorkommen, dass sich die Dimensionen des Berechnungsausschnittes aus dem anstehenden Bodenprofil, bspw. infolge eingelagerter stark verformbarer Bodenschichten, ergeben.
- Bei der Wahl immer tiefer reichender Berechnungsausschnitte ist zu beachten, dass die entsprechenden Materialkennwerte berücksichtigt werden, da die Steifigkeit des Bodens in der Regel mit der Tiefe deutlich zunimmt. Würde dies bei der Wahl der Stoffgesetze und der Materialparameter unberücksichtigt bleiben, so können sich unrealistisch große Verschiebungen (z. B. Setzungen von Gründungen) ergeben. [1]
