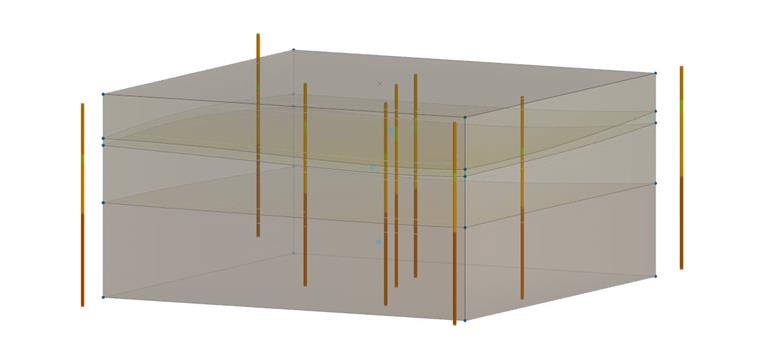

In den Bodenproben können Informationen über die anstehenden Bodenmaterialien und deren Ausdehnung über die Tiefe in einer bestimmten Position des Geländes, der Lage der Bodenprobe, gespeichert werden. Ziel ist die Möglichkeit aus den Bodenproben das zu analysierende Bodenvolumen, die sogenannten Bodenmassive, generieren zu können. Das Erzeugen von Bodenproben wird im vorliegenden Abschnitt beschrieben.

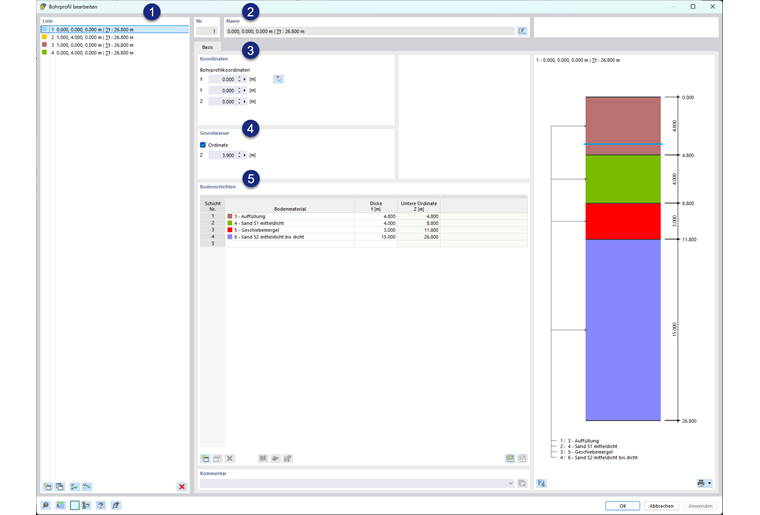

Die Bodenproben können im Navigator im Ordner "Spezielle Objekte" gefunden und der zugehörige Eingabedialog von dort aus geöffnet werden. Dieser Dialog wird in der nachfolgenden Abbildung gezeigt.
Liste
Die Liste des Dialoges enthält alle Bodenproben, die im vorliegenden Modell erzeugt wurden. Alle weiteren Felder des gesamten Eingabedialoges enthalten die Einträge für die Bodenprobe die aktuell in der Liste angewählt ist.
Die Schriftfarbe der Bodenproben in der Liste enthält die Information entsprechend der aus RFEM 6 bekannten Konvention. Fehlerhaft definierte Objekte erscheinen in roter Schrift. Sind Bodenproben nicht für die Generierung eines Bodenmassivs verwendet worden, erscheinen diese in blauer Schrift.
Name
Voreingestellt ist, dass sich der Name der Bodenprobe aus den Koordinaten der Probe sowie der Tiefe zusammensetzt. Es können jedoch auch benutzerdefinierte Namen vergeben werden.
Koordinaten

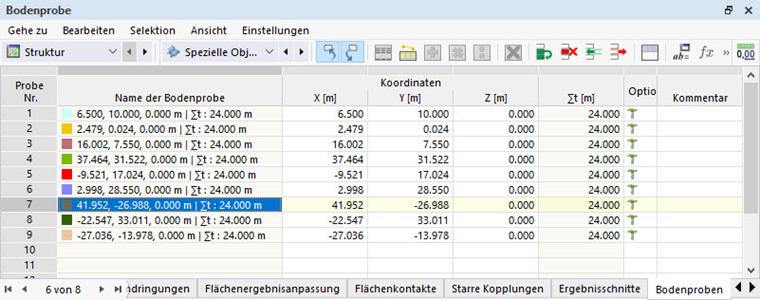

Um die Lage der jeweiligen Bodenprobe zu beschreiben, werden die globalen Koordinaten für die Oberkante der Bodenprobe eingegeben. Dies kann im Dialog und alternativ tabellarisch erfolgen. Für die Bearbeitung der Koordinaten in den Tabellen steht der Excel-Export und Import zur Verfügung.
Grundwasser
Es kann ein Grundwasserstand für den Ort der Bodenprobe definiert werden.
Bodenschichten
Es ist tabellarisch die Schichtung des Bodens ausgehend von der Probenoberkante bis in die Tiefe der Probenunterkante festzulegen. Dafür kann in der ersten Spalte der Tabelle ein Bodenmaterial aus den bereits im Modell definierten Materialien gewählt werden oder in den Eingabedialog für Materialien gewechselt werden, um ein neues Bodenmaterial zu erzeugen. Eine Zeile entspricht einer Schicht.
Die Mächtigkeit der jeweiligen Bodenschicht der Probe kann in der zweiten Spalte der Tabelle für den Wert der Dicke eingetragen werden.
Video

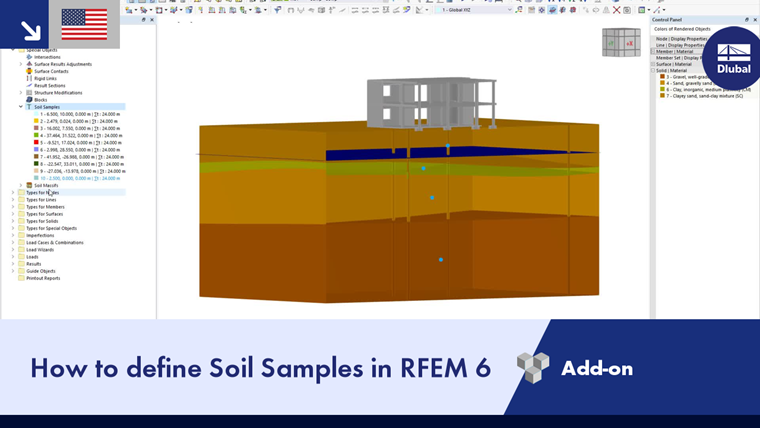

Das nachfolgende Video zeigt kurzgefasst das Vorgehen für das Erstellen von Bodenproben in RFEM 6.
