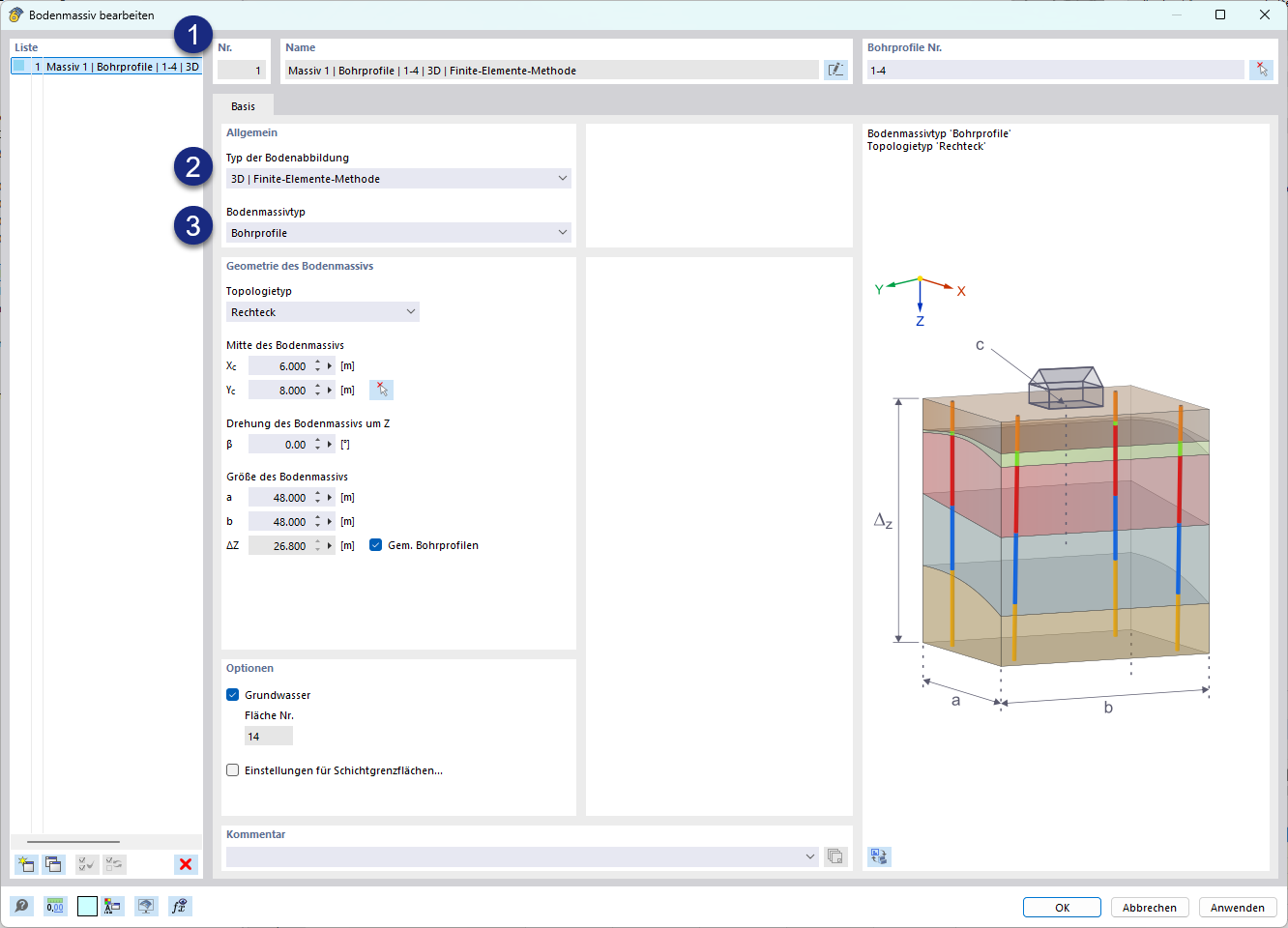

Das Objekt Bodenmassiv enthält Bodenvolumen, das mittels der Geotechnischen Analyse berechnet werden soll. Bodenmassive können im Navigator im Ordner "Spezielle Objekte" gefunden und der zugehörige Eingabedialog von dort aus geöffnet werden. Die nachfolgende Abbildung zeigt den Eingabedialog.
Liste
Die Liste des Dialoges enthält alle Bodenmassive, die im vorliegenden Modell vorhanden sind. Alle weiteren Felder des gesamten Eingabedialoges enthalten die Einträge für das Bodenmassiv das aktuell in der Liste angewählt ist.
Bodenmassivtyp

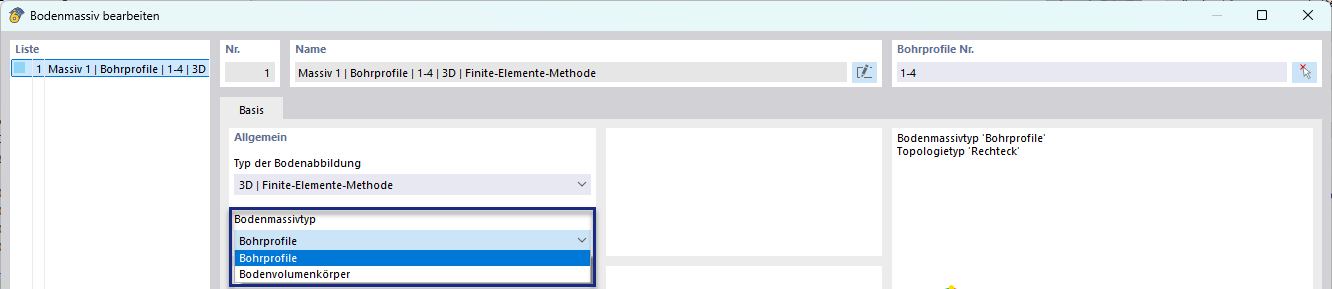

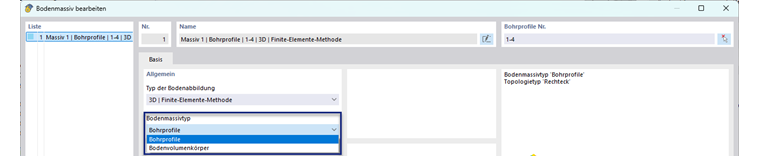

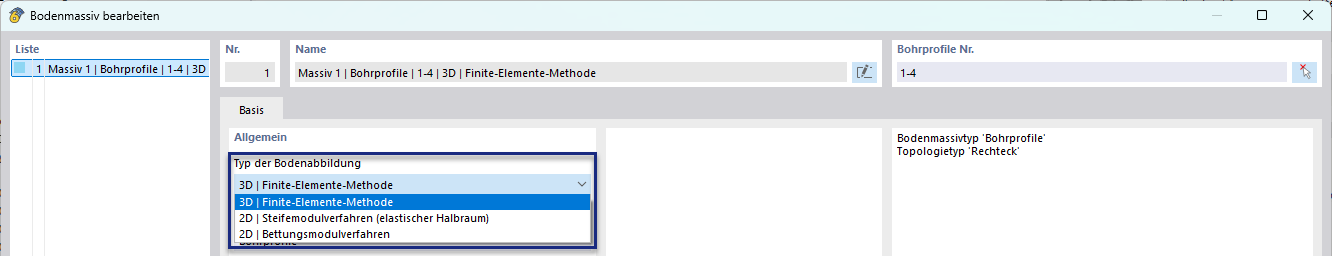

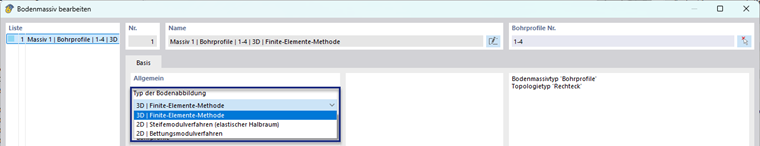

Bodenmassive können über zwei Wege definiert werden. Sie lassen sich aus Bodenproben generieren oder alternativ aus ggf. zusammengesetzten Volumenkörpern erzeugen. Die entsprechende Auswahl ist im Feld Bodenmassivtyp des Dialogs zu treffen, wie im Bild unterhalb gezeigt ist. Sie beeinflusst das Erscheinungsbild des Eingabedialogs abhängig von den erforderlichen Eingaben für den gewählten Typ.
Der detaillierten Betrachtung der weiteren Eingabe für die Bodenmassive widmen sich die Unterkapitel Aus Bodenproben generiert und Bodenvolumensatz.
Es folgt eine Zusammenfassung markanter Unterschiede zwischen den beiden Massivtypen.
Variante (1) - Aus Bodenproben generiert
- Das Bodenmassiv wird aus Bodenproben und den Eingaben zur Geometrie generiert.
- Sämtliche Bodenvolumenkörper, die Bestandteil des Massivs sind behalten den Status "generiert" und sind damit abhängig vom Massiv.
- Die entsprechenden Bodenvolumenkörper sind hinsichtlich ihres Materials und ihrer Geometrie nicht individuell editierbar.
- Wird im Bodenmassiv eine Änderung in den Eingabedaten, bspw. in den Bodenproben, erforderlich, so kann durch erneutes Generieren des Massivs die Aktualisierung der Volumenkörper bewirkt werden.
Variante (2) - Bodenvolumenkörpersatz
- Das Bodenmassiv kann aus einem Bodenvolumenkörper oder aus einem Bodenvolumenkörpersatz aus kontinuierlichen Bodenkörpern zusammengefügt werden.
- Die entsprechenden Bodenvolumenkörper sind hinsichtlich ihres Materials und ihrer Geometrie individuell editierbar.
- Dem Massiv sind keine Bodenproben zugewiesen. Eine Änderung der Schichtung ist damit in den Bodenvolumenkörpern vorzunehmen.
