Neexportuje se celá struktura IFC.

Při exportu IFC se neexportuje celá konstrukce. Čím je to způsobeno?

Odpověď:

Pokud jsou v RFEM 6 vybrány jednotlivé objekty struktury, budou jako IFC exportovány pouze vybrané objekty.

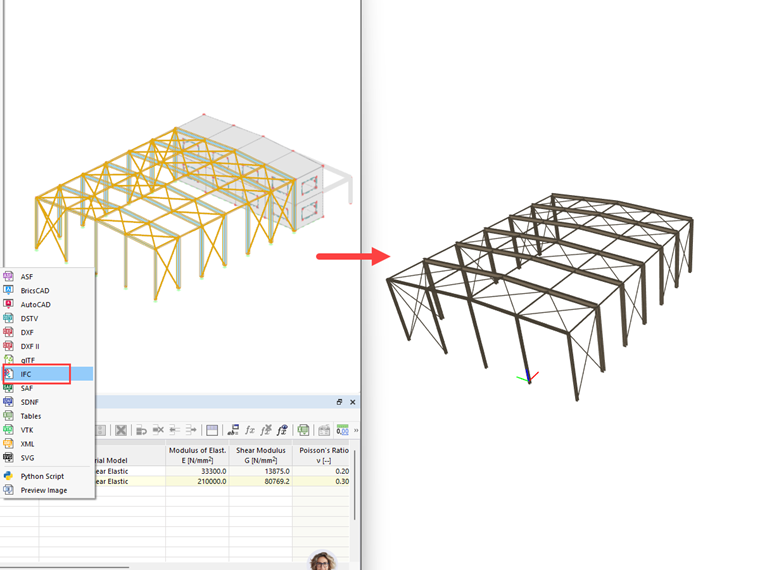

IFC - Export vybraných objektů
IFC - Export vybraných objektů

Pokud nejsou vybrány žádné objekty, bude exportována celá struktura.

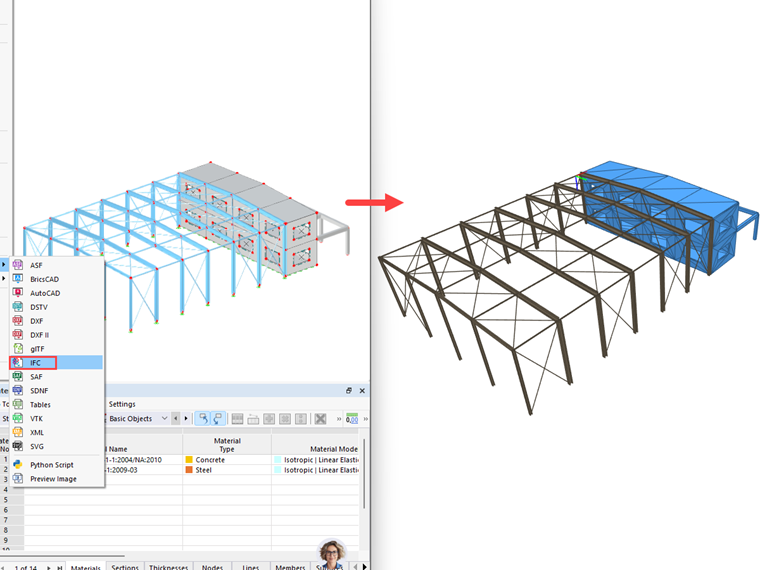

IFC - export
IFC - export
