Stáhněte si zde model budovy ze železobetonu a otevřete ho v programu RFEM pro výpočty metodou konečných prvků.
Tento model jsme použili při bezplatném webináři „Stručná prezentace rozhraní s programem RFEM 6: Archicad a SAF“ dne 16. listopadu 2022 (v angličtině, 15. listopadu 2022 v němčině).
Model použitý v

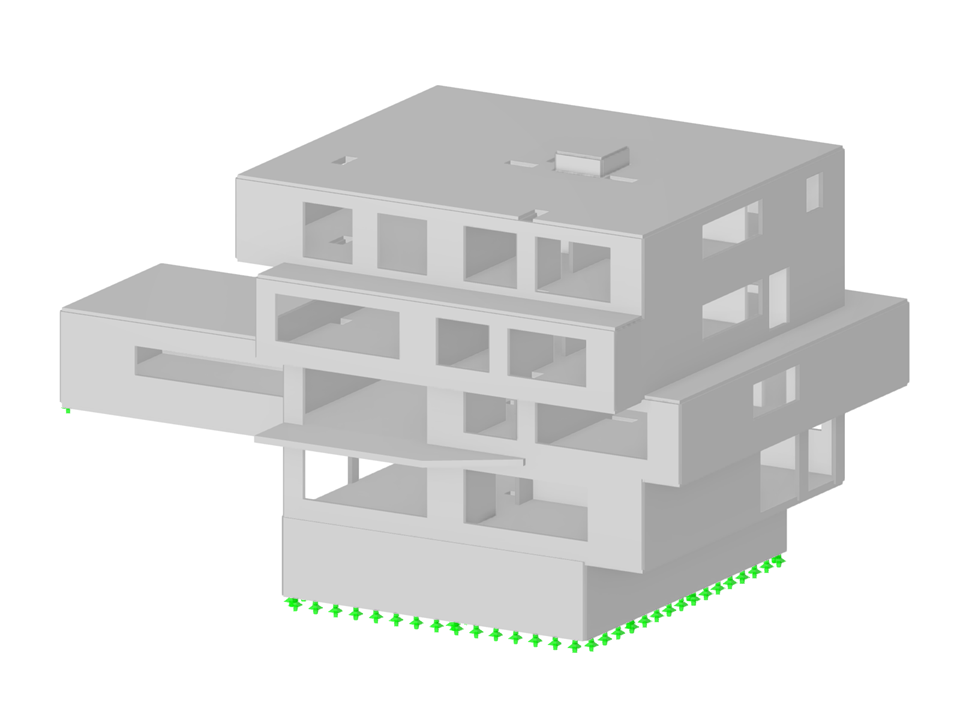

Železobetonová budova
| Počet uzlů | 559 |
| Počet linií | 773 |
| Počet prutů | 0 |
| Počet ploch | 97 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1666,443 t |
| Rozměry (metrické) | 31,500 x 16,130 x 19,255 m |
| Rozměry (imperiální) | 103.35 x 52.92 x 63.17 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
