Descargue aquí el modelo de un edificio de hormigón armado y ábralo con el software RFEM estructural FEA.
Este modelo se utiliza en el seminario web gratuito "Breve introducción a las interfaces en RFEM 6: Archicad y SAF "del 15 de noviembre de 2022 (alemán, 16 de noviembre de 2022 en inglés).
Modelo utilizado en

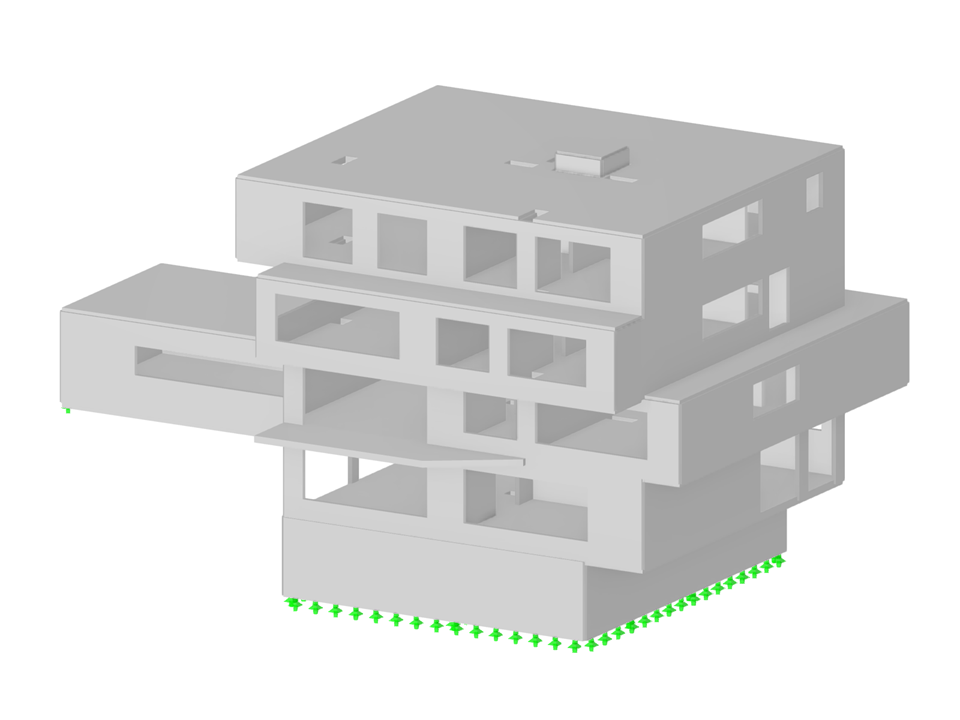

Edificio de hormigón armado
| Número de nudos | 559 |
| Número de líneas | 773 |
| Número de barras | 0 |
| Número de superficies | 97 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1666.443 t |
| Dimensiones (métricas) | 31,500 x 16,130 x 19,255 m |
| Dimensiones (imperiales) | 103.35 x 52.92 x 63.17 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
