Mám vymodelovanou dřevostavbu, kterou jsem převzala ze Scia Engineer od bývalé kolegyně a upravila do programu RFEM. Modely by měly být stejné, ale ve Scia Engineer model lze spočítat, kdežto v RFEMu mi model hlásí singularitu. Jak mám model upravit, aby fungoval?

Q: Mám vymodelovanou dřevostavbu, kterou jsem převzala ze Scia Engineer od bývalé kolegyně a upravila do programu RFEM. Modely by měly být stejné, ale ve Scia Engineer model lze spočítat, kdežto v RFEMu mi model hlásí singularitu. Jak mám model upravit, aby fungoval?

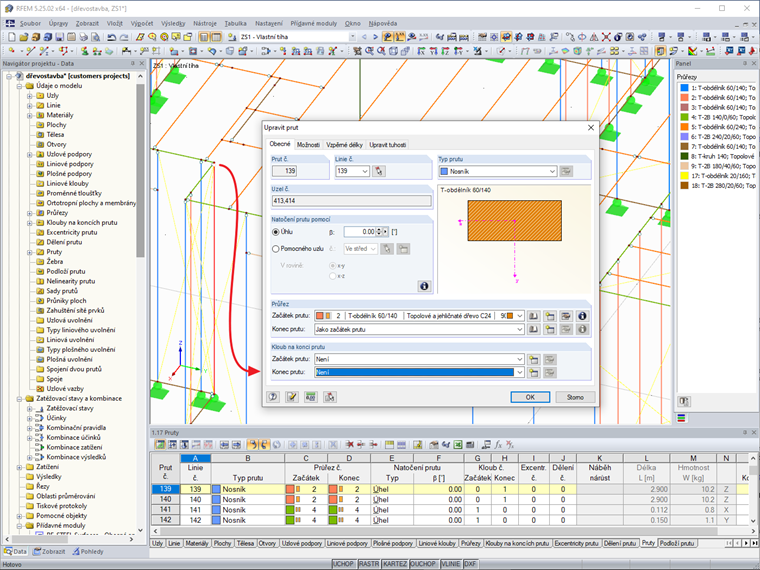

Nestabilita je způsobená tím, že se do jednoho uzlu sbíhají pruty, které všechny mají na konci kloub. Tím se stane, že uzel se může volně otáčet. Je potřeba, aby alespoň jeden prut byl připojený do uzlu bez kloubu.Dalo by se to také vyřešit tím, že se u kloubu nastaví určitá malá tuhost, aby nebyl volně otočný. Pak mohou zůstat u uzlu klouby na všech prutech.

Question

M&#225;m vymodelovanou dřevostavbu, kterou jsem převzala ze Scia Engineer od b&#253;val&#233; kolegyně a upravila do programu RFEM. Modely by měly b&#253;t stejn&#233;, ale ve Scia Engineer model lze spoč&#237;tat, kdežto v RFEMu mi model hl&#225;s&#237; singularitu. Jak m&#225;m model upravit, aby fungoval?

Accepted Answer

Nestabilita je způsoben&#225; t&#237;m, že se do jednoho uzlu sb&#237;haj&#237; pruty, kter&#233; všechny maj&#237; na konci kloub. T&#237;m se stane, že uzel se může volně ot&#225;čet. Je potřeba, aby alespoň jeden prut byl připojen&#253; do uzlu bez kloubu.Dalo by se to tak&#233; vyřešit t&#237;m, že se u kloubu nastav&#237; určit&#225; mal&#225; tuhost, aby nebyl volně otočn&#253;. Pak mohou zůstat u uzlu klouby na všech prutech.

Nestabilní model

Mám vymodelovanou dřevostavbu, kterou jsem převzala ze Scia Engineer od bývalé kolegyně a upravila do programu RFEM. Modely by měly být stejné, ale ve Scia Engineer model lze spočítat, kdežto v RFEMu mi model hlásí singularitu. Jak mám model upravit, aby fungoval?
