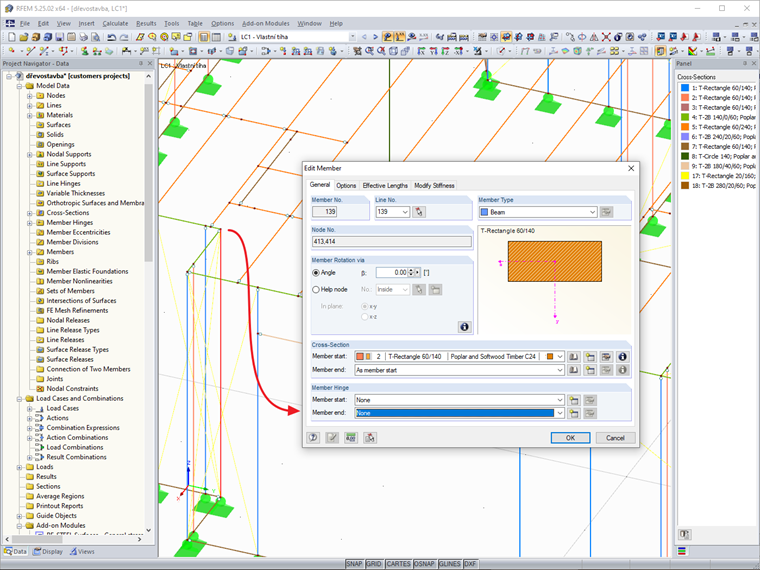

Também é possível resolver este problema definindo uma ligeira rigidez na articulação para que não possa rodar livremente. Nesse caso, pode haver articulações em todas as barras no nó.
Modelo instável

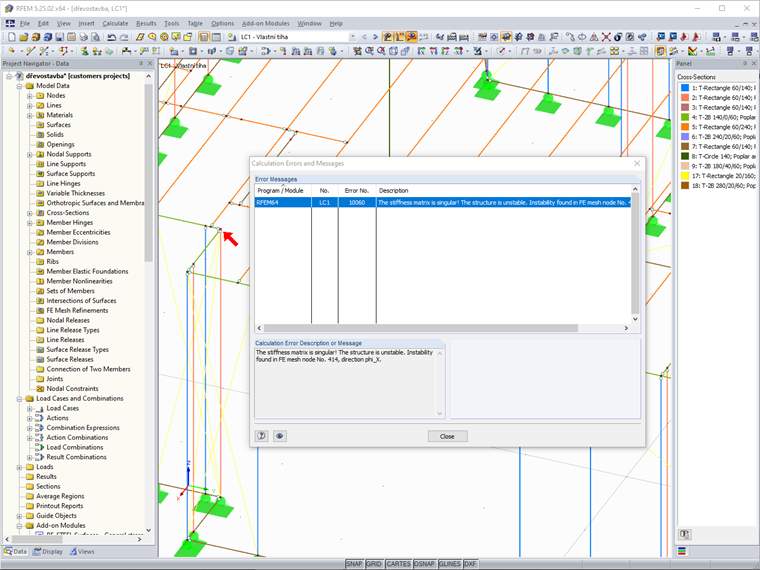

Tenho um modelo de um edifício de madeira que transferi do Scia Engineer e adaptei ao programa RFEM. Os modelos deviam ser os mesmos, no entanto, só é possível efetuar cálculos no Scia Engineer, dado que o RFEM reporta uma singularidade. Como é que edito o modelo para o analisar no RFEM?
![KB 001848 | Dimensionamento de pilares de madeira segundo a norma 2018 NDS no RFEM 6](/pt/webimage/040983/3525158/Timber_Column_for_KB_1848.png?mw=512&hash=8767c3300658d77c253bb7ff632327937a04dd95)
![Pilar de madeira](/pt/webimage/021217/3076186/Image1.png?mw=512&hash=26801d43b48ee624ac3b5dcdaaa346c04dd50885)
![Base de dados de modelos de fundação](/pt/webimage/010191/3063145/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Entrada de carga separada para o dimensionamento da estrutura ou fundação](/pt/webimage/010211/3062956/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Função 002824 | Material OSB para os EUA e Canadá](/pt/webimage/050460/3889342/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
No RFEM, estão disponíveis painéis de tiras de madeira orientadas (OSB) para os EUA e o Canadá. Os parâmetros do material são tomados do "manual de especificações de dimensionamento de painéis".
![Função 002792 | Elemento de painel de madeira](/pt/webimage/048109/3767848/2024-03-14_13-56-20.png?mw=512&hash=c2c60498cb42f6ae62fb1ccfea4928bacda0d865)
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação. O tipo de espessura Placa de viga é definido utilizando o módulo Superfícies multicamadas.
Um "painel de viga" oferece as seguintes vantagens:
- Possibilidade de revestimento de um e dos dois lados
- Cálculo automático de um acoplamento semi-rígido
- Revestimento em painéis de madeira
- Revestimento grampeado
- Revestimento definido pelo utilizador
- Representação como um objeto 3D geométrico completo (pórtico, travessa, pilar, chapa, grampos), incluindo excentricidade
- Consideração de aberturas através de células de superfície
- Dimensionamento dos elementos estruturais utilizando o módulo Dimensionamento de madeira
- Independentemente do material (por exemplo, paredes de gesso com perfis formados a frio e placas de fibra de gesso como revestimento)
![Função 002785 | Dimensionamento de resistência ao fogo de superfícies para a EN 1995 e SIA 265](/pt/webimage/047506/3712111/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Existe a opção para realizar as verificações de resistência ao fogo para superfícies através do método com secção reduzida. A redução é aplicada sobre a espessura da superfície. É possível realizar verificações para todos os materiais de madeira que são permitidos para o dimensionamento.
Para madeira laminada cruzada, dependendo do tipo de cola, pode selecionar se é possível que peças individuais da camada carbonizada caiam e, portanto, se pode esperar um aumento de carbonização em determinadas áreas da camada.
![Função 002615 | Composições de madeira laminada cruzada para EUA, Canadá e Suíça](/pt/webimage/040956/3625029/MicrosoftTeams-image_(3).png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
Os seguintes fabricantes de madeira laminada cruzada estão atualmente disponíveis na biblioteca de composições:
- Binderholz (EUA)
- KLH (EUA, CAN)
- Kalesnikoff (EUA, CAN)
- Nordic Structures (EUA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Composições listadas na edição 32 da Lignatec "Madeira laminada cruzada de origem suíça"
Ao carregar uma composição da biblioteca de composições, todos os parâmetros relevantes são adotados automaticamente. Estamos continuamente a ampliar esta base dados para si.
