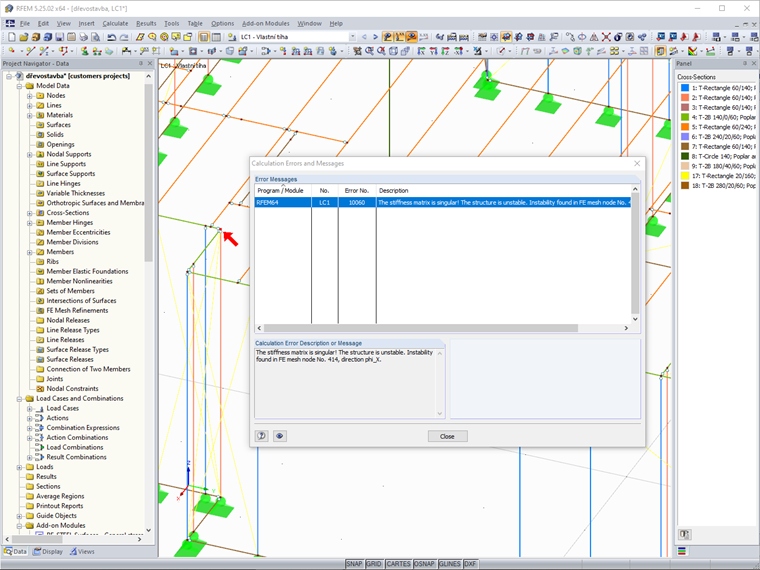

J’ai modélisé une structure en bois que j’ai importée de Scia Engineer. Les modèles devraient être identiques, mais celui de RFEM indique une singularité. Comment modifier le modèle pour qu’il fonctionne ?

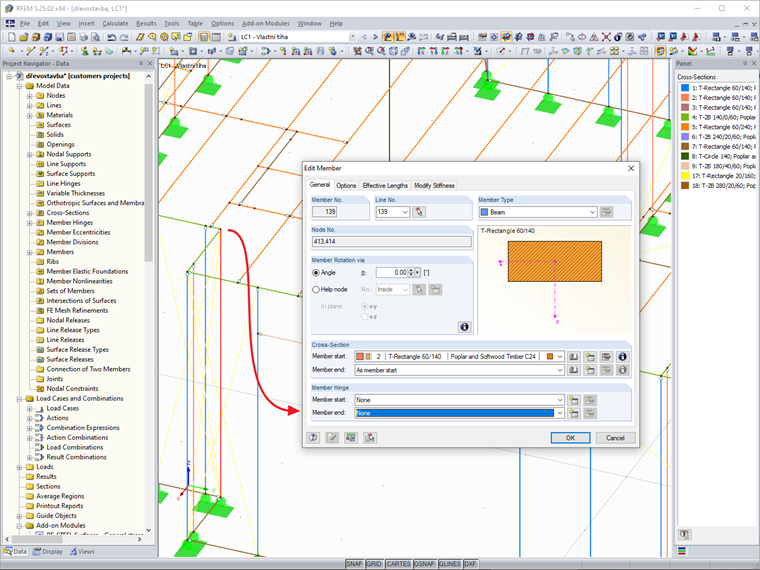

L'instabilité est causée par le fait que des barres se rejoignent en un seul nœud, et que toutes ont une rotule à leur extrémité. Cela fait que le nœud peut tourner librement. Il est nécessaire qu'au moins une barre soit connectée au nœud sans rotule.
Cela pourrait également être résolu en définissant une certaine petite rigidité à la rotule, afin qu'elle ne tourne pas librement. Dans ce cas, les rotules peuvent rester sur toutes les barres au niveau du nœud.
