Dotaz

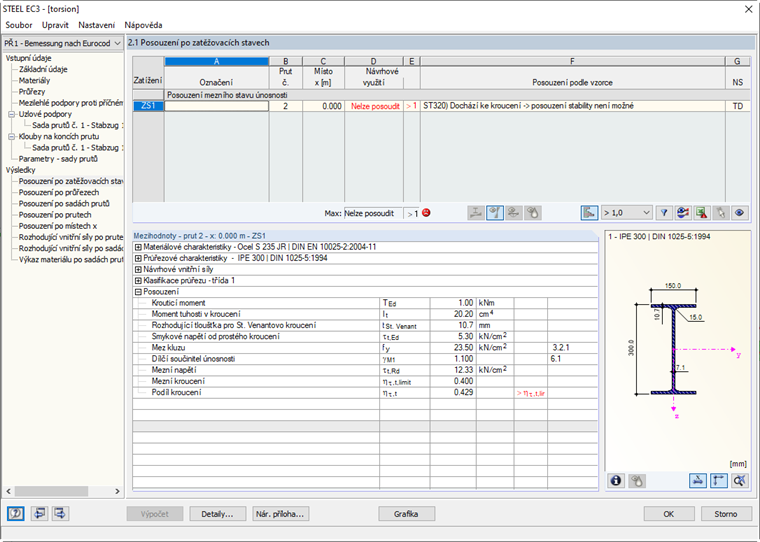

Posuzuji nosník a chtěl bych zanedbat kroucení obsažené v posouzení stability pomocí filtrů popsaných v odborném článku #001498.Zadám filtr, ale na stejném místě x se znovu objeví upozornění ohledně kroucení. Změní se návrhové vnitřní síly, nebo co je příčinou?
Odpověď:
Návrhové vnitřní síly se nemění, protože nebyla zadána žádná změna zatížení. Napětí v kroucení se počítají jednou s Gamma M1 1,0 a jednou s Gamma M1 podle národní přílohy, čímž se upozornění může objevit dvakrát. Pokud se v následujícím kroku opět zvětší filtr, může být pro upozornění rozhodující také jiné místo x (resp. zatížení ze ZS/KZ/KV).
