Frage

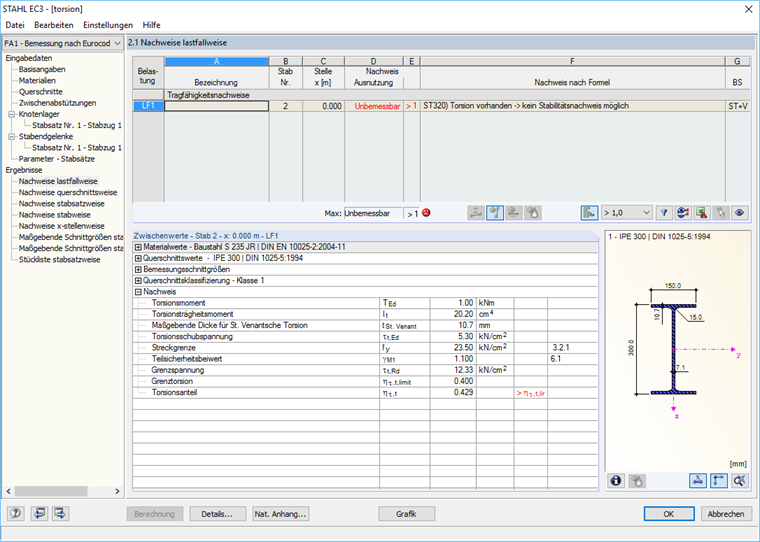

Ich bemesse einen Träger und möchte die enthaltene Torsion in den Stabilitätsnachweisen mittels der Filter, beschrieben in Knowledge-Base Artikel #001498 , vernachlässigen.Ich definiere einen Filter, jedoch erscheint in derselben x-Stelle der Torsionwarnhinweis erneut. Ändern sich die Bemessungsschnittgrößen oder woran liegt es?
Antwort:
Die Bemessungsschnittgrößen ändern sich nicht, da keine Änderung der Belastung definiert wurde. Die Torsionsspannungen werden einmal mit Gamma M1 1,0 und einmal mit Gamma M1 nach nationalem Anhang berechnet, wodurch der Warnhinweis zweimal erscheinen kann. Erhöht man den Filter im Folgenden noch einmal, so kann auch eine andere x-Stelle (bzw. Belastung aus LF/LK/EK) maßgebend für den Warnhinweis werden.
