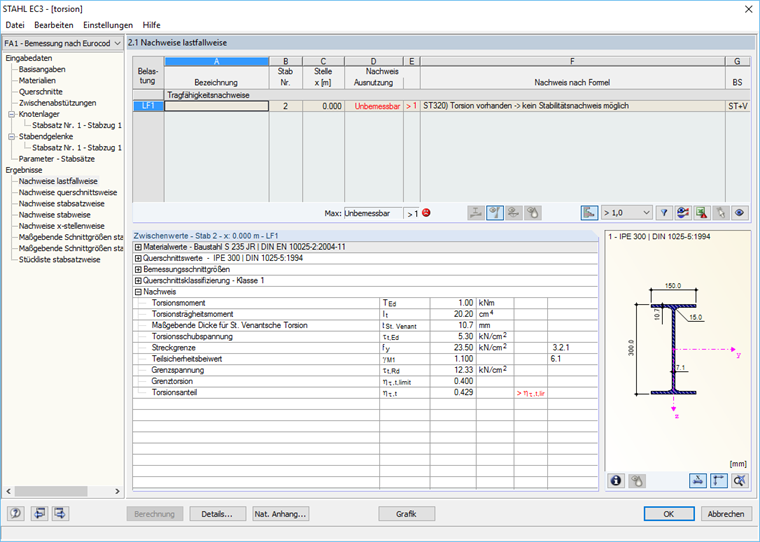

Les efforts internes de calcul ne changent pas car aucun changement de charge n'a été défini. Les contraintes de torsion sont calculées une fois avec Gamma M1 1.0 et une fois avec Gamma M1 selon l'Annexe nationale, ce qui explique pourquoi cet avertissement peut apparaître deux fois. Si le filtre est augmenté une fois de plus par la suite, une autre position en x (ou une charge de CC/CO/CR) peut également devenir déterminante dans le déclenchement de cet avertissement.
Message d'avertissement de torsion malgré la définition du filtre dans les vérifications de stabilité
J'ai calculé une poutre et je souhaite négliger la torsion incluse dans les analyses de stabilité à l'aide des filtres décrits dans l'article technique n°001498 de votre base de connaissance. J'ai défini un filtre, mais l'avertissement relatif à la torsion apparaît à nouveau à la même position en x. Les efforts internes de calcul ont-ils changé ? Sinon, quelle est la cause de ce problème ?
