在阿联酋最大的自然岛艾斯岛上,建造了法拉利世界主题公园作为娱乐设施。
根据贝诺(Benoy)的设计理念,这里包括一级方程式赛车场,一个面积为3,229,173平方英尺的购物中心,公寓,码头以及一些豪华酒店和两个高尔夫球场。
该园区分为两个阶段:第一阶段于2009年完成,第二阶段于2014年实施。
法拉利世界主题公园被一个庞大的屋顶覆盖。 具有约2098963英尺2的表面整个屋顶结构包括一个MERO空间框架。 它是世界上最大的空间骨架结构,共有大约17万个节点。
MERO-TSK International GmbH&Co. KG,维尔茨堡,德国
www.mero-tsk.de

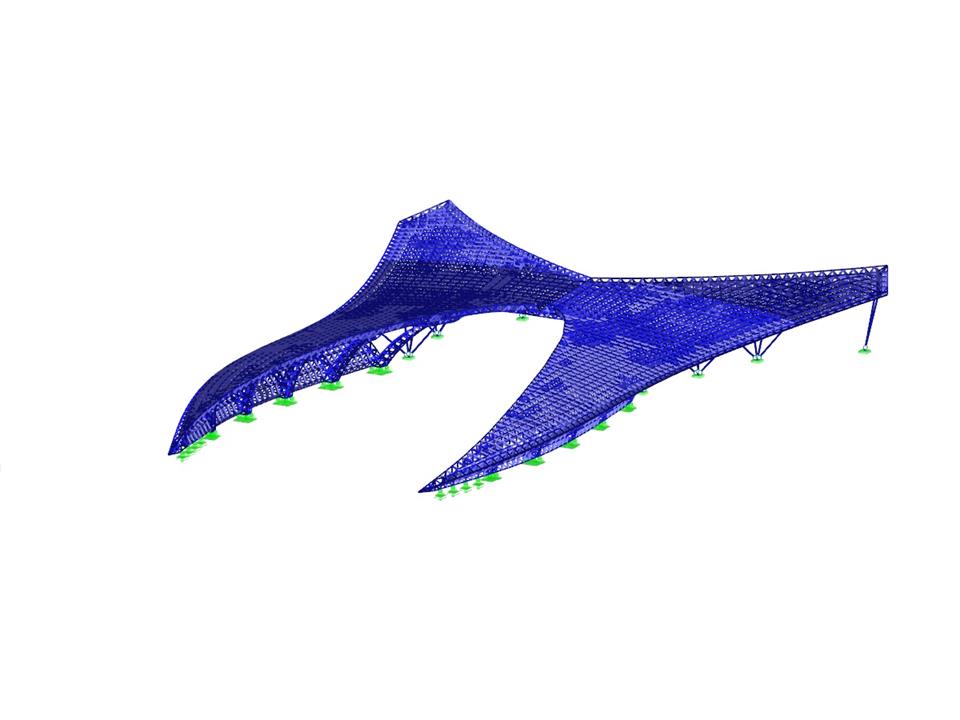

Truss structure in RSTAB (© MERO-TSK)
根据贝诺(Benoy)的设计理念,这里包括一级方程式赛车场,一个面积为3,229,173平方英尺的购物中心,公寓,码头以及一些豪华酒店和两个高尔夫球场。
该园区分为两个阶段:第一阶段于2009年完成,第二阶段于2014年实施。
法拉利世界主题公园被一个庞大的屋顶覆盖。 具有约2098963英尺2的表面整个屋顶结构包括一个MERO空间框架。 它是世界上最大的空间骨架结构,共有大约17万个节点。
MERO-TSK International GmbH&Co. KG,维尔茨堡,德国
www.mero-tsk.de
Truss structure in RSTAB (© MERO-TSK)
钢屋盖
无法下载
客户项目/只视图
节点数目: | 5687 |
杆件数目: | 22828 |
荷载工况数目 | 24 |
荷载组合数目 | 55 |
结果组合数目 | 2 |
总重量 | 1166,691 t |
翘曲区域尺寸 | 224.402 x 298.688 x 32.338 m |
软件版本 | 6.03.16 |
