Na maior ilha natural dos Emirados, Al Yas, foi construído o parque de diversão e lazer Ferrari World Theme Park.
De acordo com o conceito de planeamento de Benoy, vai incluir um circuito apto para corridas de Fórmula 1, um centro comercial com 300 000 m², condomínios residenciais, assim como vários hotéis de luxo e dois campos de golfe.
O parque foi construído em duas fases – a primeira fase foi completada em 2009 e a segunda em 2014.
O Ferrari World Theme Park é abrigado por uma enorme cobertura. Toda a estrutura da cobertura com uma superfície de, aproximadamente, 195 000 m² é constituída por uma estrutura porticada MERO. Com um total de, aproximadamente, 170 000 barras e 42 200 nós é a maior estrutura reticulada alguma vez construída.
MERO-TSK International GmbH & Co. KG, Würzburg, Alemanha
www.mero-tsk.de

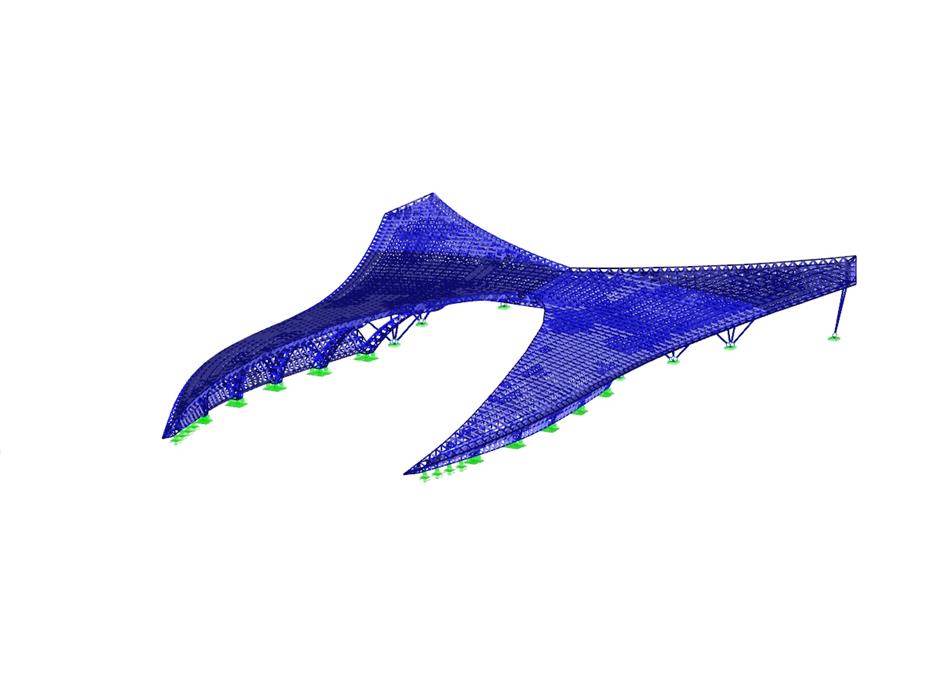

Estrutura de treliça no RSTAB (© MERO-TSK)
De acordo com o conceito de planeamento de Benoy, vai incluir um circuito apto para corridas de Fórmula 1, um centro comercial com 300 000 m², condomínios residenciais, assim como vários hotéis de luxo e dois campos de golfe.
O parque foi construído em duas fases – a primeira fase foi completada em 2009 e a segunda em 2014.
O Ferrari World Theme Park é abrigado por uma enorme cobertura. Toda a estrutura da cobertura com uma superfície de, aproximadamente, 195 000 m² é constituída por uma estrutura porticada MERO. Com um total de, aproximadamente, 170 000 barras e 42 200 nós é a maior estrutura reticulada alguma vez construída.
MERO-TSK International GmbH & Co. KG, Würzburg, Alemanha
www.mero-tsk.de
Estrutura de treliça no RSTAB (© MERO-TSK)
Estrutura de cobertura em aço
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 5687 |
Número de barras | 22828 |
Número de casos de carga | 24 |
Número de combinações de cargas | 55 |
Número de combinações de resultados | 2 |
Peso total | 1166,691 t |
Dimensões (métricas) | 224,402 x 298,688 x 32,338 m |
Dimensões (imperial) | 736.23 x 979.95 x 106.1 feet |
Versão do programa | 6.03.16 |
