Sur l'île d'Al Yas, la plus grande île naturelle des Émirats arabes unis, le parc d'attractions Ferrari World a été construit pour servir de lieu de divertissement et de loisirs.
Selon le concept de Benoy, il comprend un circuit équipé de Formule 1, un centre commercial de 3 250 m², des appartements en copropriété, des marinas, ainsi que plusieurs hôtels de luxe et deux parcours de golf.
Le parc a été construit en deux phases: la phase 1 a été achevée en 2009, tandis que la seconde phase a été réalisée en 2014.
Le parc d'attractions Ferrari World est couvert par une vaste toiture. L'ensemble de la toiture d'une surface d'environ 2 098 963 pi 2 est constitué d'une charpente MERO. Avec un nombre total d'environ 170 000 nœuds, il s'agit de la plus grande structure spatiale jamais construite.
MERO-TSK International GmbH & Co. KG, Wurtzbourg, Allemagne
www.mero-tsk.de

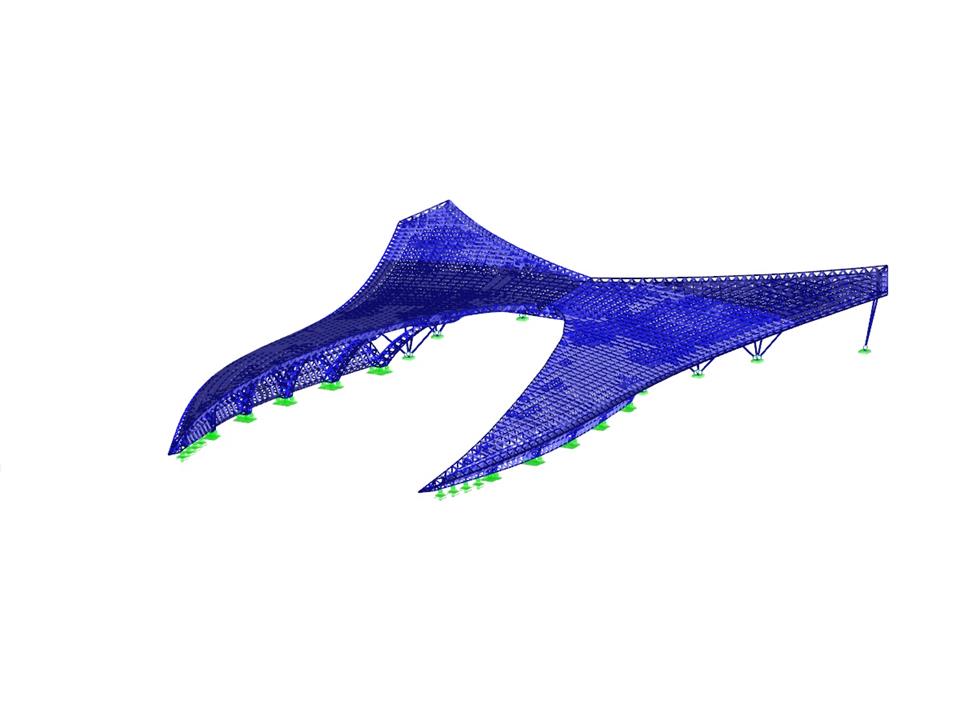

Structure du treillis dans RSTAB (© MERO-TSK)
Selon le concept de Benoy, il comprend un circuit équipé de Formule 1, un centre commercial de 3 250 m², des appartements en copropriété, des marinas, ainsi que plusieurs hôtels de luxe et deux parcours de golf.
Le parc a été construit en deux phases: la phase 1 a été achevée en 2009, tandis que la seconde phase a été réalisée en 2014.
Le parc d'attractions Ferrari World est couvert par une vaste toiture. L'ensemble de la toiture d'une surface d'environ 2 098 963 pi 2 est constitué d'une charpente MERO. Avec un nombre total d'environ 170 000 nœuds, il s'agit de la plus grande structure spatiale jamais construite.
MERO-TSK International GmbH & Co. KG, Wurtzbourg, Allemagne
www.mero-tsk.de
Structure du treillis dans RSTAB (© MERO-TSK)
Structure de toiture en acier
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 5687 |
Nombre de barres | 22828 |
Nombre de cas de charge | 24 |
Nombre de combinaisons de charges | 55 |
Nombre de combinaisons de résultats | 2 |
Poids total | 1166,691 t |
Dimensions (métrique) | 224,402 x 298,688 x 32,338 m |
Dimensions (impériales) | 736.23 x 979.95 x 106.1 feet |
Version du logiciel | 6.03.16 |
