Auf der größten natürlichen Insel in den Emiraten, Al Yas Island, wurde als Vergnügungs- und Freizeitanlage der Ferrari World Theme Park errichtet.
Nach dem Konzeptentwurf von Benoy, beinhaltet dieser neben einer Formel 1-tauglichen Rennstrecke, eine 300.000 m² große Shopping Mall, Wohnanlagen, Marinas, sowie mehrere Luxushotels und zwei Golfplätze.
Die Anlage wurde in zwei Phasen gebaut - Phase 1 war 2009 fertig gestellt, während die zweite Phase wurde 2014 umgesetzt.
Der Ferrari World Theme Park ist von einem riesigen Dach überdeckt. Die komplette Dachkonstruktion mit einer Oberfläche von ca. 195.000 m² besteht aus einem MERO Raumfachwerk. Mit einer Gesamtanzahl von ca. 170.000 Stäben Knoten ist es das größte je gebaute Raumfachwerk.
MERO-TSK International GmbH & Co. KG, Würzburg
www.mero-tsk.de

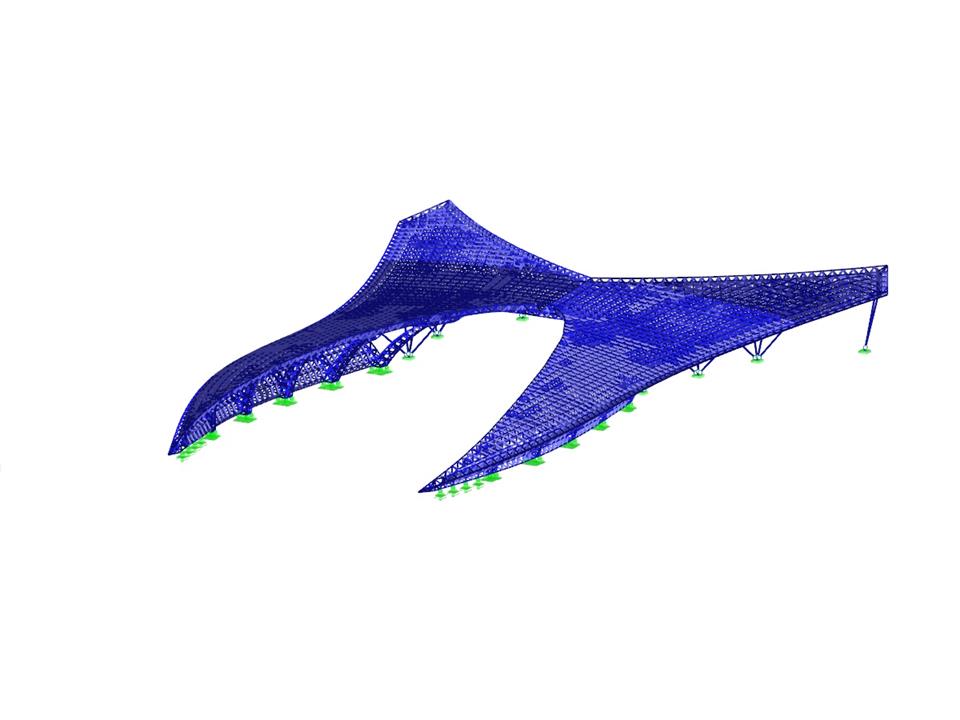

Raumfachwerk in RSTAB (© MERO-TSK)
Dachkonstruktion aus Stahl
Anzahl Knoten | 5687 |
Anzahl Stäbe | 22828 |
Anzahl Lastfälle | 24 |
Anzahl Lastkombinationen | 55 |
Anzahl Ergebniskombinationen | 2 |
Gesamtgewicht | 1166.691 t |
Abmessungen (metrisch) | 224.402 x 298.688 x 32.338 m |
Abmessungen (imperial) | 736.23 x 979.95 x 106.1 feet |
Programmversion | 6.03.16 |
