En la isla de Al Yas, la isla natural más grande de los Emiratos Árabes Unidos, se ha construido el parque temático Ferrari World como una instalación de entretenimiento y ocio.
Según el concepto de diseño de Benoy, incluye un circuito equipado de Fórmula 1, un centro comercial de 322.000 m², condominios, puertos deportivos y también varios hoteles de lujo y dos campos de golf.
El parque se construyó en dos fases: la fase 1 se completó en 2009, mientras que la segunda fase se implementó en 2014.
El parque temático Ferrari World está cubierto por un gran techo. La estructura de la cubierta completa con una superficie de aproximadamente 2,098,963 ft 2 consiste en un marco espacial MERO. Con un número total de aproximadamente 170.000 nudos, es la estructura espacial más grande jamás construida.
MERO-TSK International GmbH & Co. KG, Wurzburgo
www.mero-tsk.de

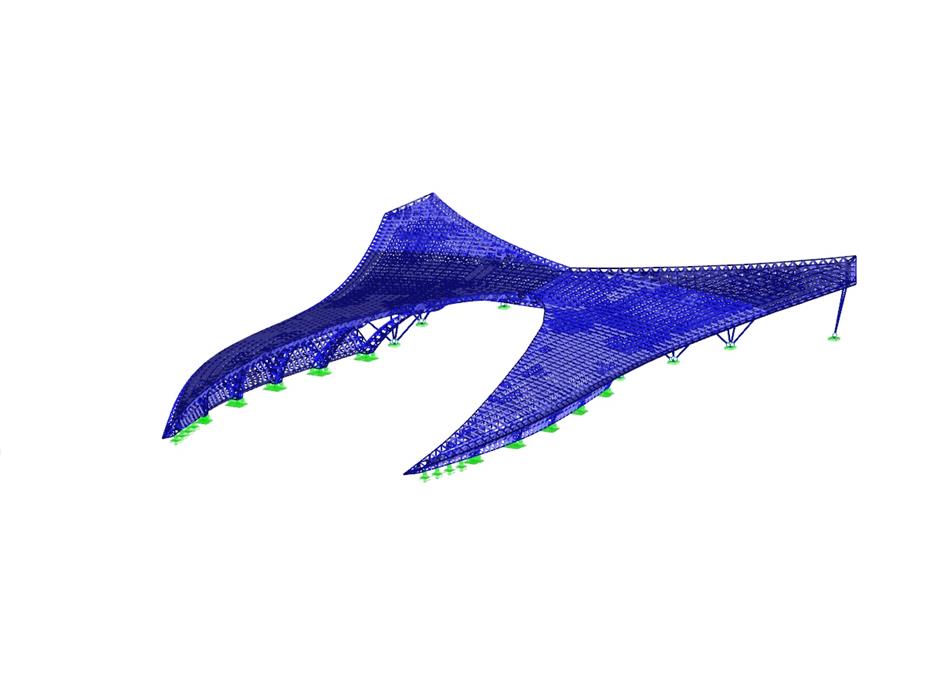

La estructura del entramado en RSTAB (© MERO-TSK)
Según el concepto de diseño de Benoy, incluye un circuito equipado de Fórmula 1, un centro comercial de 322.000 m², condominios, puertos deportivos y también varios hoteles de lujo y dos campos de golf.
El parque se construyó en dos fases: la fase 1 se completó en 2009, mientras que la segunda fase se implementó en 2014.
El parque temático Ferrari World está cubierto por un gran techo. La estructura de la cubierta completa con una superficie de aproximadamente 2,098,963 ft 2 consiste en un marco espacial MERO. Con un número total de aproximadamente 170.000 nudos, es la estructura espacial más grande jamás construida.
MERO-TSK International GmbH & Co. KG, Wurzburgo
www.mero-tsk.de
La estructura del entramado en RSTAB (© MERO-TSK)
Estructura de techo de acero
No se puede descargar
Proyecto de cliente / solo para visualización
Número de nudos | 5687 |
Número de barras | 22828 |
Número de casos de carga | 24 |
Número de combinaciones de carga | 55 |
Número de combinaciones de resultados | 2 |
Peso completo | 1166.691 t |
Dimensiones (métricas) | 224,402 x 298,688 x 32,338 m |
Dimensiones (imperiales) | 736.23 x 979.95 x 106.1 feet |
Versión del programa | 6.03.16 |
