Na wyspie Al Yas, największej naturalnej wyspie Zjednoczonych Emiratów Arabskich, zbudowano park rozrywki Ferrari World jako obiekt rozrywkowy i rekreacyjny.
Zgodnie z koncepcją projektową firmy Benoy, obejmuje on tor wyścigowy Formuły 1, centrum handlowe o powierzchni 3229173 m², mieszkania własnościowe, przystanie jachtowe, a także kilka luksusowych hoteli i dwa pola golfowe.
Park powstał w dwóch etapach - etap 1 został ukończony w 2009 r., A drugi etap został zrealizowany w 2014 r.
Park rozrywki Ferrari World przykryty jest rozległym dachem. Cała konstrukcja dachu o powierzchni około 2098963 ft 2 składa się z ramy przestrzennej MERO. Zbudowana w sumie około 170 000 węzłów jest największą przestrzenną konstrukcją szkieletową, jaką kiedykolwiek zbudowano.
MERO-TSK International GmbH & Co. KG, Würzburg, Niemcy
www.mero-tsk.de

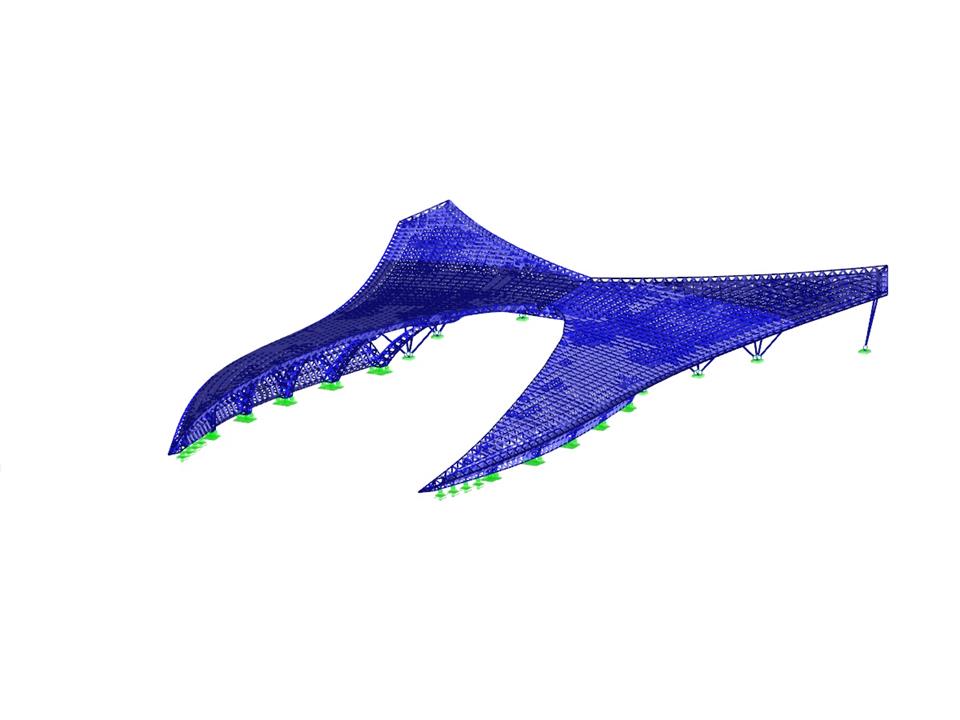

Konstrukcja kratownicowa w RSTAB (© MERO-TSK)
Zgodnie z koncepcją projektową firmy Benoy, obejmuje on tor wyścigowy Formuły 1, centrum handlowe o powierzchni 3229173 m², mieszkania własnościowe, przystanie jachtowe, a także kilka luksusowych hoteli i dwa pola golfowe.
Park powstał w dwóch etapach - etap 1 został ukończony w 2009 r., A drugi etap został zrealizowany w 2014 r.
Park rozrywki Ferrari World przykryty jest rozległym dachem. Cała konstrukcja dachu o powierzchni około 2098963 ft 2 składa się z ramy przestrzennej MERO. Zbudowana w sumie około 170 000 węzłów jest największą przestrzenną konstrukcją szkieletową, jaką kiedykolwiek zbudowano.
MERO-TSK International GmbH & Co. KG, Würzburg, Niemcy
www.mero-tsk.de
Konstrukcja kratownicowa w RSTAB (© MERO-TSK)
Stalowa konstrukcja dachu
Pobranie niemożliwe
Projekt klienta/tylko widok
Liczba węzłów | 5687 |
Liczba prętów | 22828 |
Ilość przypadków obciążenia | 24 |
Ilość KO | 55 |
Liczba kombinacji wyników | 2 |
Ciężar całkowity | 1166,691 t |
Wymiary (metryczne) | 224,402 x 298,688 x 32,338 m |
Wymiary (imperialne) | 736.23 x 979.95 x 106.1 feet |
Wersja programu | 6.03.16 |
