Su Al Yas Island, l'isola naturale più grande degli Emirati, Arabi Uniti, si costruisce il Ferrari World Theme Park struttura per il divertimento e il tempo libero.
Secondo la concezione progettuale di Benoy, il parco includerà un circuito di Formula 1, un centro commerciale di 300.000 m², condomini, porti turistici, hotel di lusso e due campi da golf.
Il parco verrà costruito in due fasi - la prima si concluderà nel 2009, la seconda non sarà avviata prima del 2014.
Il Ferrari World Theme Park è coperto da l'enorme struttura di copertura. L'intera struttura della copertura con una superficie di circa 195 000 m2 è costituita da un telaio spaziale MERO. Con un numero totale di circa 170.000 nodi, è la più grande struttura spaziale mai costruita.
MERO-TSK International GmbH & Co. KG, Würzburg, Germania
www.mero-tsk.de

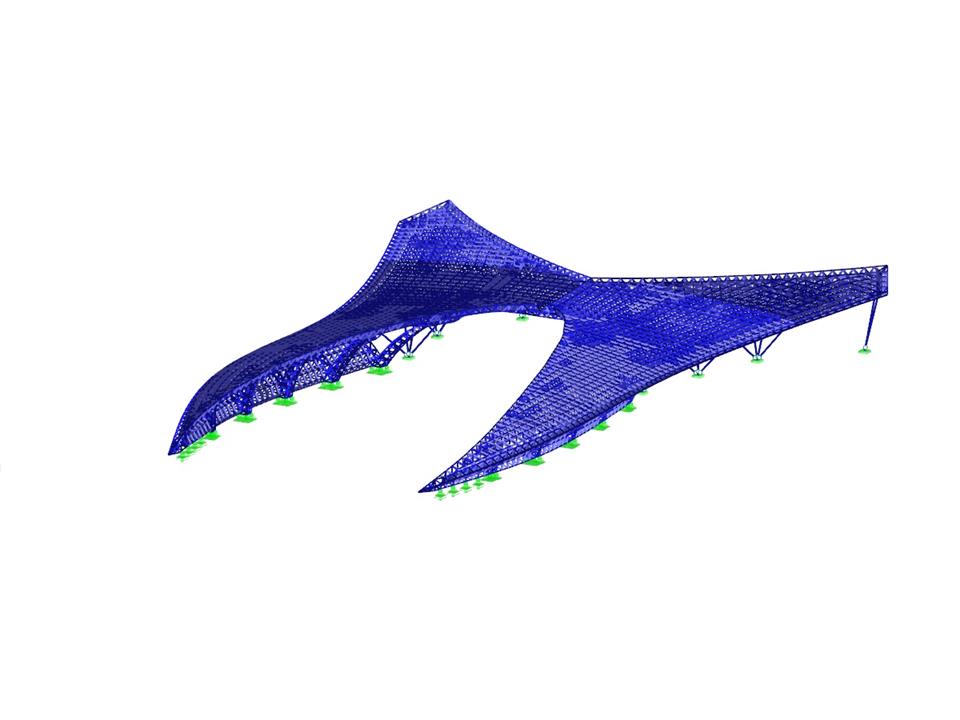

Struttura reticolare in RSTAB (© MERO-TSK)
Secondo la concezione progettuale di Benoy, il parco includerà un circuito di Formula 1, un centro commerciale di 300.000 m², condomini, porti turistici, hotel di lusso e due campi da golf.
Il parco verrà costruito in due fasi - la prima si concluderà nel 2009, la seconda non sarà avviata prima del 2014.
Il Ferrari World Theme Park è coperto da l'enorme struttura di copertura. L'intera struttura della copertura con una superficie di circa 195 000 m2 è costituita da un telaio spaziale MERO. Con un numero totale di circa 170.000 nodi, è la più grande struttura spaziale mai costruita.
MERO-TSK International GmbH & Co. KG, Würzburg, Germania
www.mero-tsk.de
Struttura reticolare in RSTAB (© MERO-TSK)
Struttura del tetto in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 5687 |
Numero di aste | 22828 |
Numero di casi di carico | 24 |
Nr. di combinazioni di carico | 55 |
Nr. di combinazioni di risultati | 2 |
Peso totale | 1166,691 t |
Dimensioni (metriche) | 224.402 x 298.688 x 32.338 m |
Dimensioni (imperiali) | 736.23 x 979.95 x 106.1 feet |
Versione del programma | 6.03.16 |
